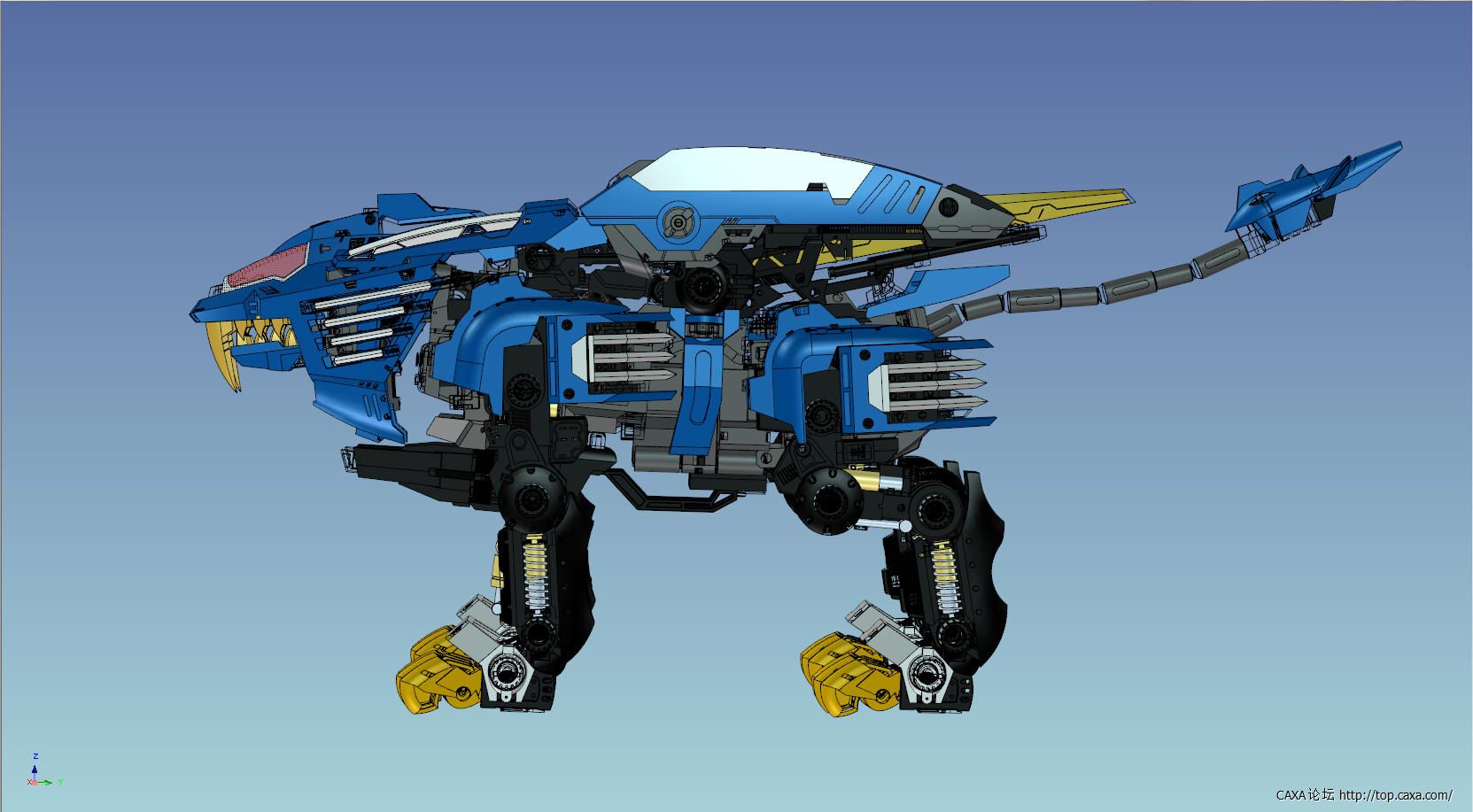

如何用"CAXA实体设计2013r2" 绘制 超重剑长牙狮 (再来一轮：留信箱，赠源文）件）

小博士

回复 59楼sd578219的帖子


一把尺子足矣，去年变形金刚弧面更多，都是放样，我用的工具只是一把塑料尺子35CM左右那种（还是捡的，刻度有的地方都不清晰了），今年加大投资了，买了一个游标卡尺（因为今年的零件，有些更小。

至于说模型上的很多弧面：
1.一些事添加的圆角过渡
2.剩下的都是 扫描特征 特别是放样特征居多。当然也能拉伸出弧面

如果你看着这么多弧面，而无从下手，说明你对这些功能还是不太深入理解。这些都是软件自动计算的，关键是看到这种模型后，如何反过来去定位、拆分它的一关键截面，这些特征就是依赖这些草图截面 和一些引导线 搞出来的。
因此话说回来了，日常还是要再熟悉软件各个功能的基础上后，培养自己看到这些特征后，如何逆向设想这些放样截面、引导线的能力上。

比如举个简单例子：看到一个立方体，你不要先去看他的空间概念，要把它设想成一个草图（还要确定一下这个草图的空间方位） 沿着一个方向拉伸这个过程。那么你的作图能力，至少是逆向这块（当然和顺着绘图是一回事）的绘图前构思能力就会大有提升。 （可能大家拆分这种简单的模型都有这个概念，但拆分放样特征或者多种特征叠加到一起的实体模型，分拆起来遇到了困难，这得需要日常多加练习）

日久还要达到这种境界：比如眼前摆着一个东西，大致看几眼，就知道 实体设计是否可以把它画出来、需要多长时间、有没有难画的地方，是否可以绕过去、用那些功能实现。。。等等
瞎侃一番，呵呵

对了976847444@qq.com，邮件已发送过去，请注意查收


最后，重点是角度如何绘制：
1.大致估计，绘制完成后和模型比较，然后凑整（这类模型还是比较符合机械设计规范的，很多尺寸尽量凑整
2.拿起来伸到显示器前，贴着显示器画，来定角度（即使你买个量角器，很多地方也很难测量的，呵呵）

zero000

佩服佩服 ，努力学习。。。

365384757

我还寻思你的工作环境设备了啥的比我们高级很多呢，看来我错了，对一件事的坚持才是王道。再顶一个，好榜样

shiwenfa

小博士再出精品，学习大餐啊，

srr1good

漂亮，支持！就是不知道电脑给不给力

liuguoqing

膜拜啊！
我的邮箱：lgqfly@gmail.com

chengyon518163.

实在是给力，挺

chengyon518163.

实在是给力，挺

李龙

看着不错，顶起

springdong1223

学习一下
