如何用"CAXA实体设计2013r2" 绘制超重剑长牙狮 (再来一轮：留信箱，赠源文）件）

小博士 · 发表于 2013-10-31 13:07:18

今年，《环太平洋》机兽大战电影火了一把，我也搞个怪兽捧捧场。

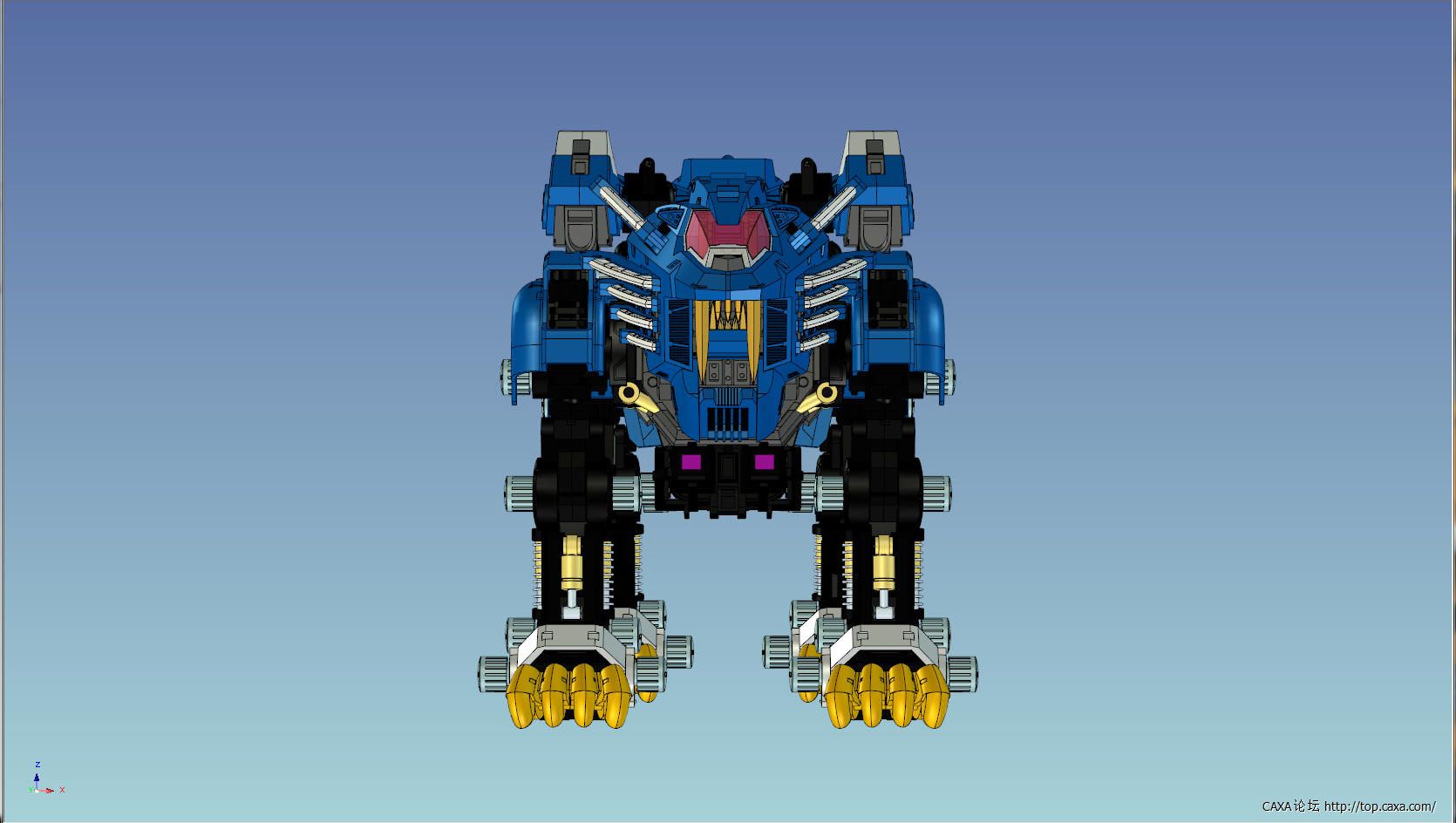

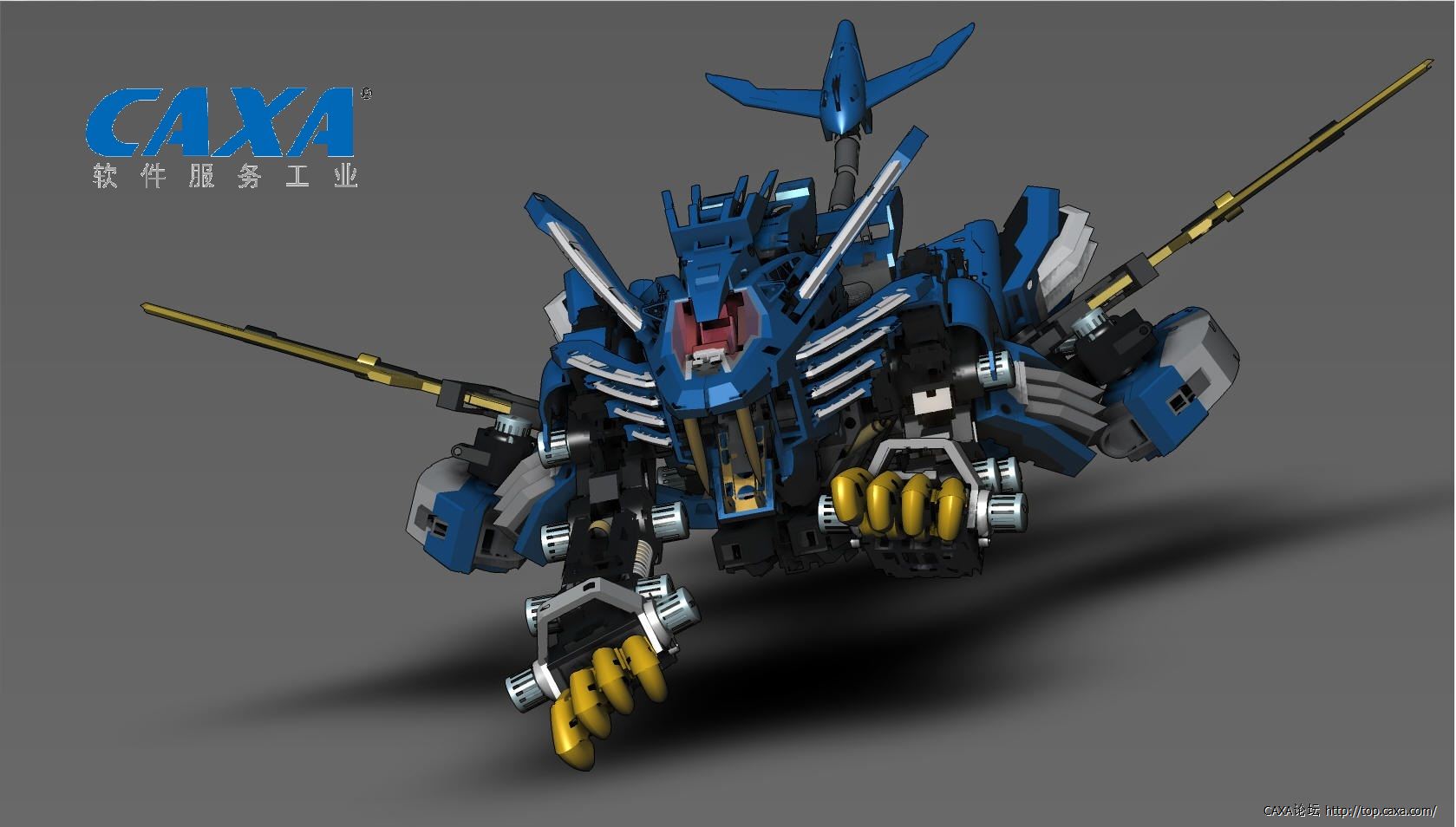

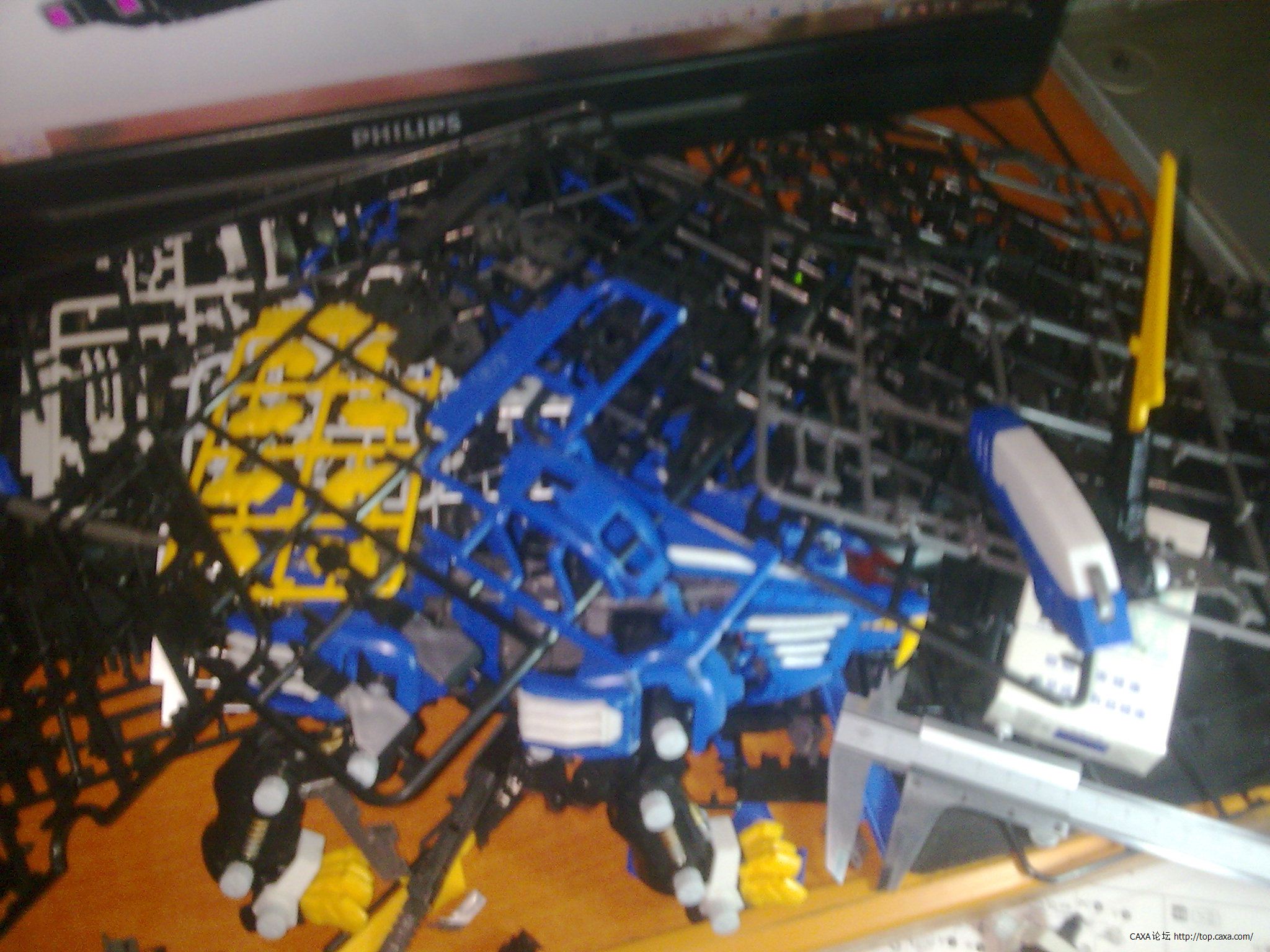

        超重剑长牙狮（ZOIDS)，是我继变形金刚大黄峰后最新一个作品，使用实体设计2013R2版本（也就是IRONCAD 2014版本）绘制。模型原形参照日本动画“机兽新世纪”逆向绘制完成。         本着学习交流之目的，源文件一如既往，已经全部上传到网上，欢迎大家下载、学习交流（源文件在本帖的 85 楼），如果感觉分数不够，请留信箱，我会统一发送给大家。另外，查看该模型中，遇到任何问题、有任何好的建议、或者想咨询问题，均可在本帖内留言或发邮件咨询。我的邮箱为：<A href="mailto:lyl_198174@163.com" target=_blank rel=nofollow>lyl_198174@163.com</A>         本模型一如既往，制作了动画视频，请到3楼观看指正！、
        特别声明：该模型只限个人把玩，不要用做商业用途；当然，如果你能把它改的面目全非。那它就是你的东西了，不在限制范围。
        也许有人猜我这次是不是还是变形金刚一类，绝对不是啦，我希望我的作品，每个一个风格，来体现实体设计的能力、勾起大家的学习兴趣。
        后续，我会一如既往的用实体设计（IRONCAD）给大家绘制一些本网站、乃至世界范围内找不到的，被一些大动漫公司藏着掖着赚钱的动漫模型，分享给大家。使大家知其然，知其所以然！         明年啥火就画啥，争取与世界同步。呵呵
 特别提示：1.不要在本帖打广告，否则我的帖子又会被封掉了，可以讨论问题。呵呵
                   2. 源文件请到本帖85楼下载（后续赠送含动画的，或者如果需要动画视频中那段场景的，也可以，说明一下即可）
                   3. 视频在本帖3楼，请您欣赏；
                   4.教程在4楼，大纲已经列出（我会按次序讲解，如果大家那个感兴趣，我可以提前讲一下，已经更新至第二讲）

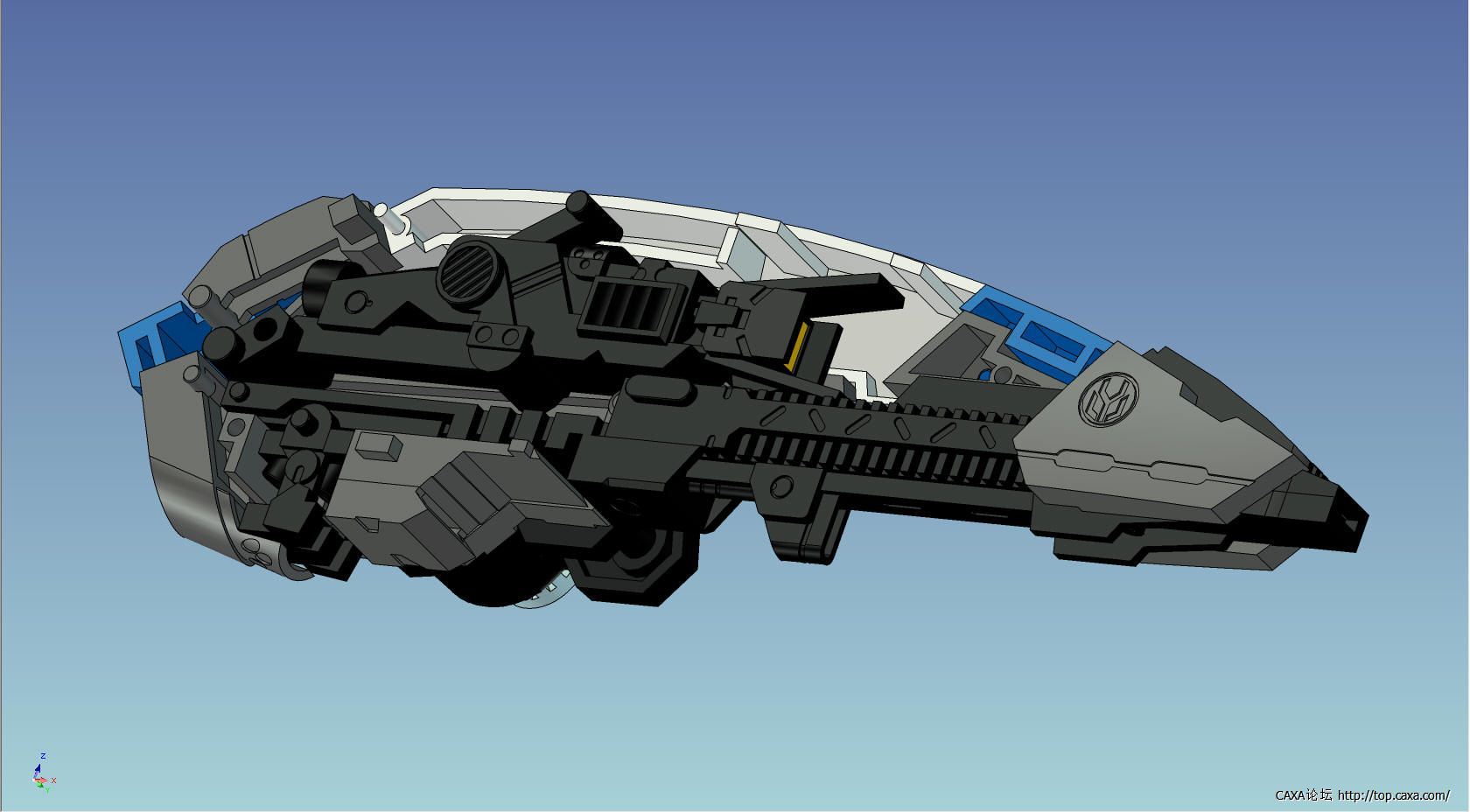

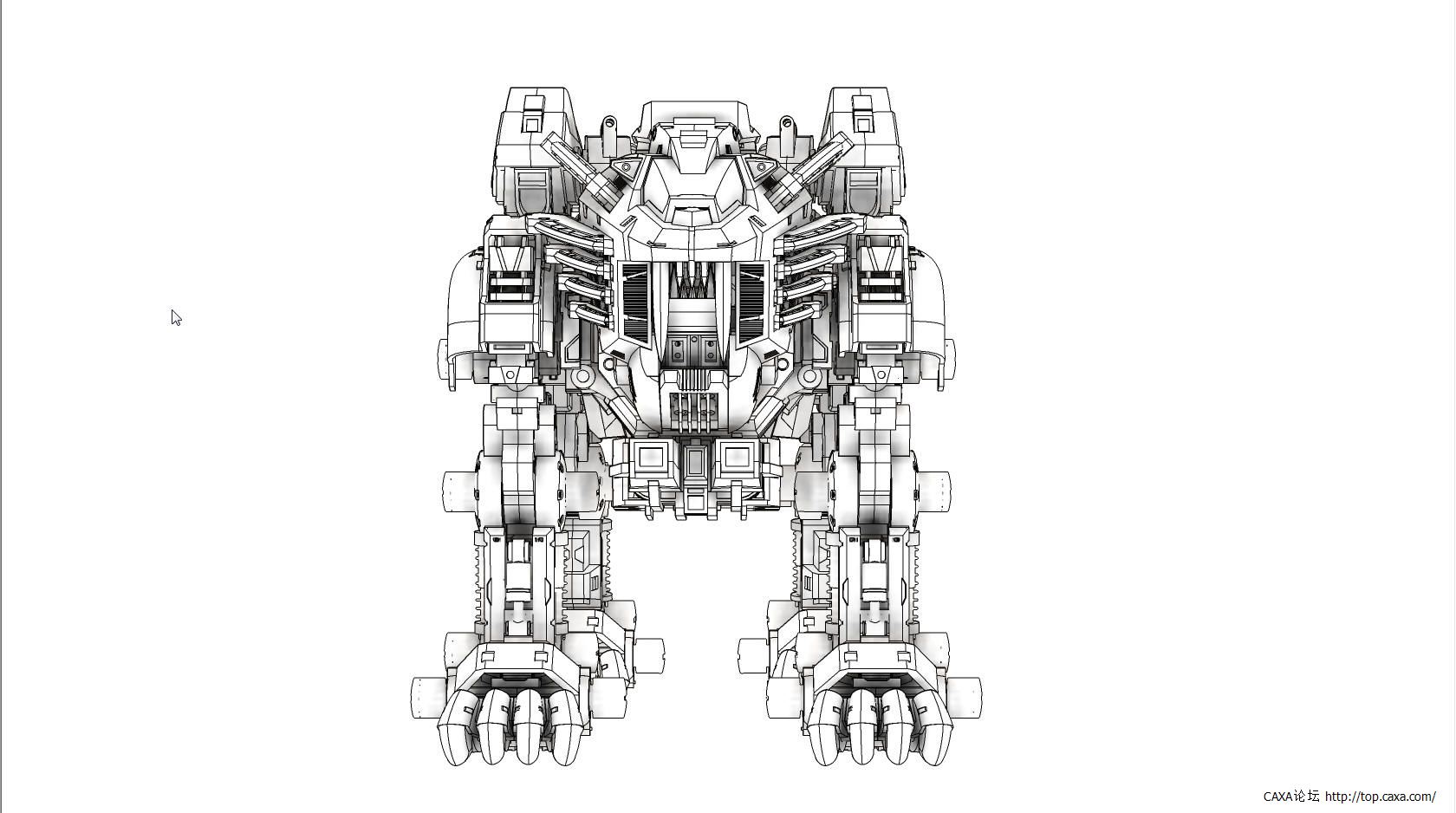

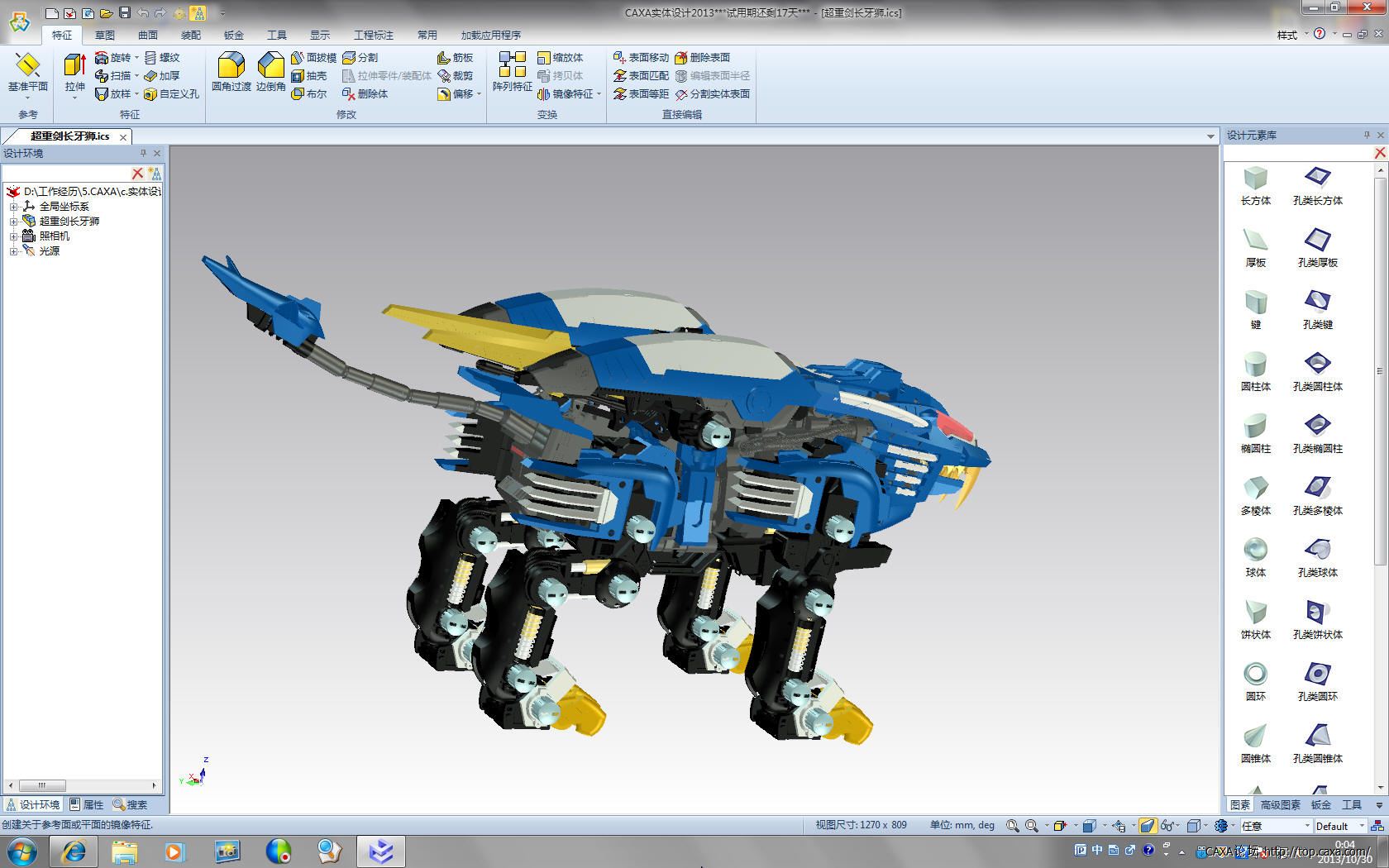

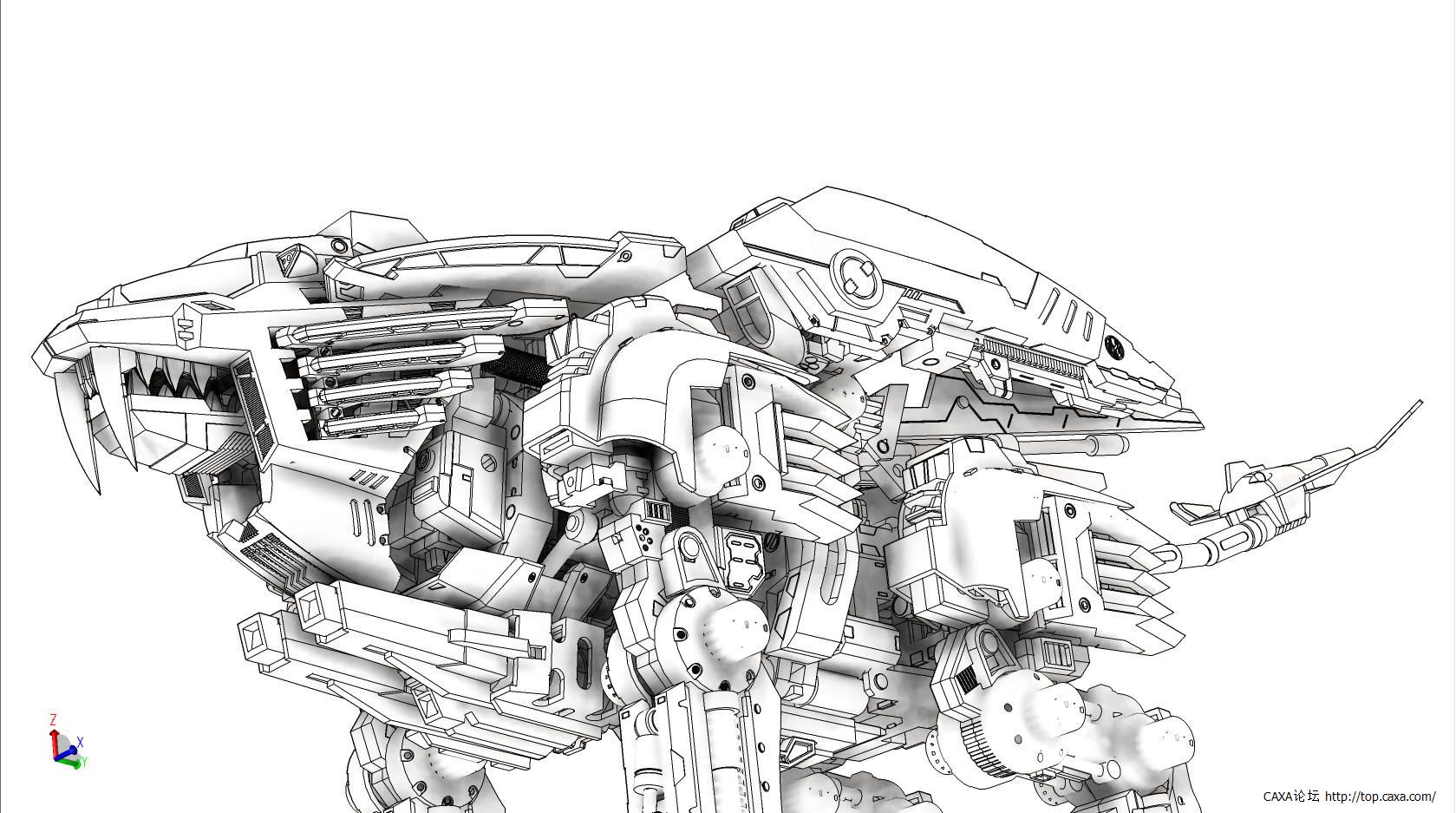

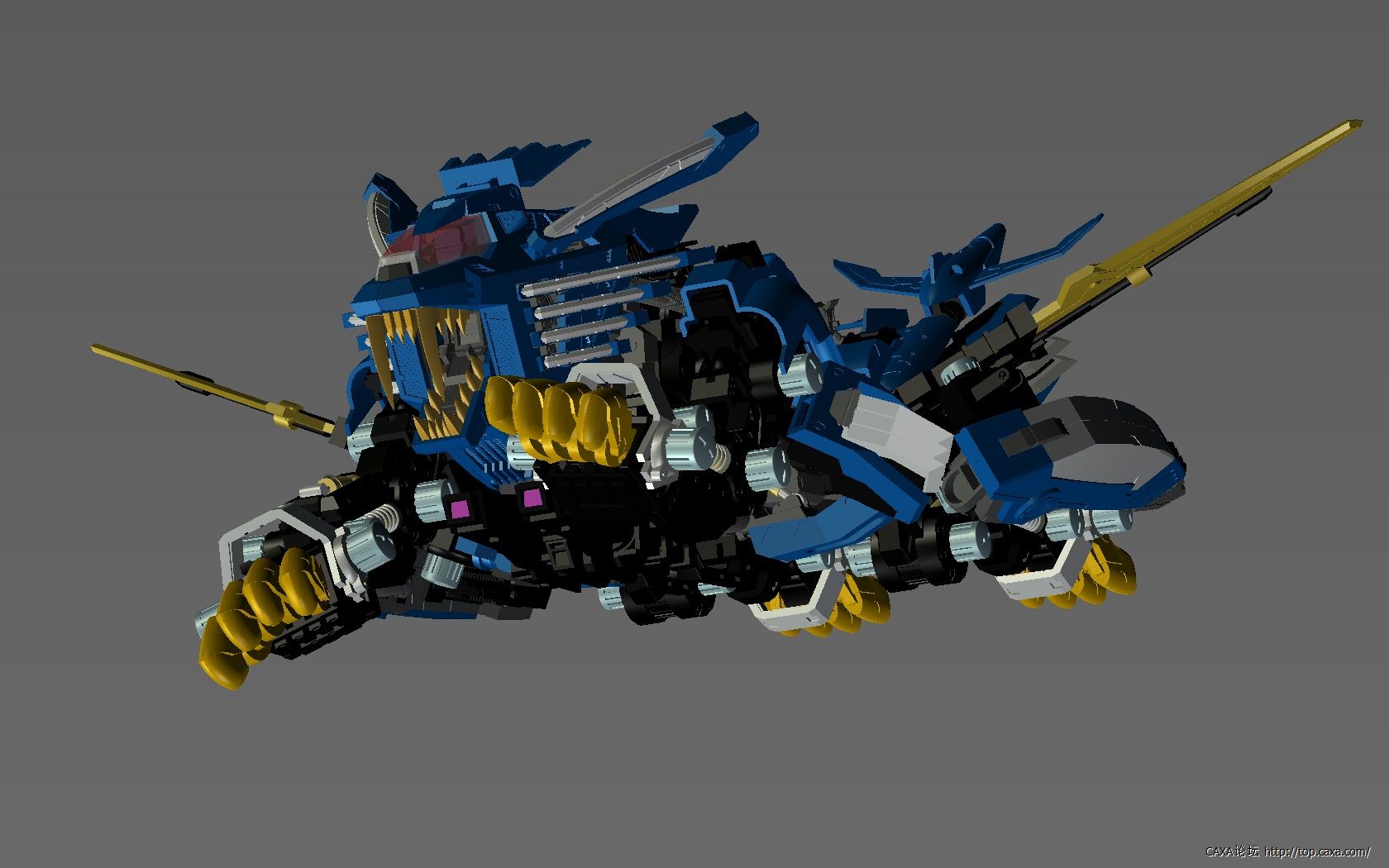

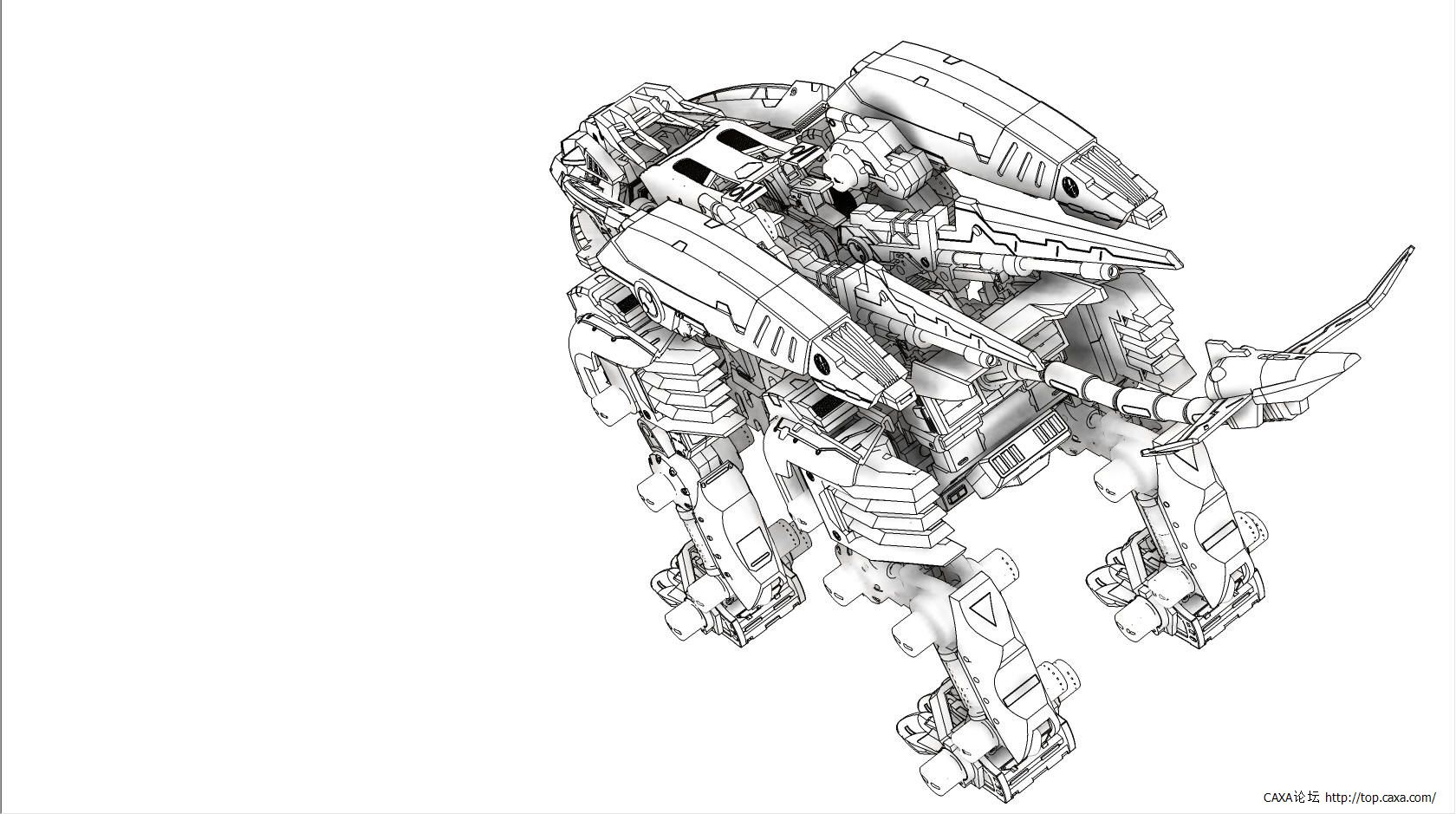

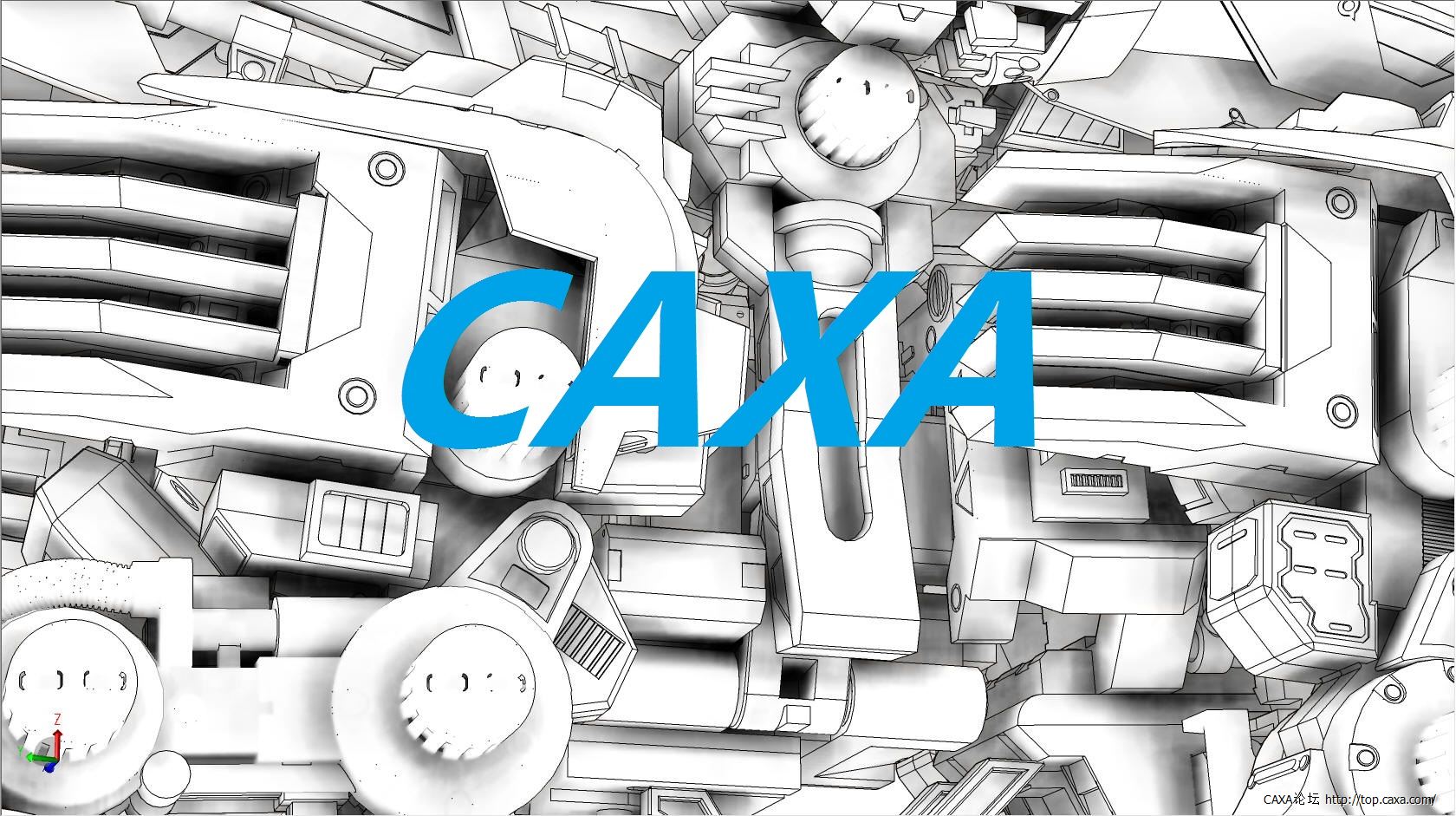

黑白矢量图：

小博士 · 发表于 2013-10-31 13:07:26

内容介绍专区:

模型绘制特点：
1.零件多，有700多个
2.95%以上的零件，都采用抽壳手法，确保厚度完全统一，满足注塑行业建模需求
3.本次采用先零部件，再总装的绘图结构，总装打开速度更快（也就是大家熟知的传统“零件\总装”零部件层次编排办法）
4.应用扫描制作非贴图的滚花和波纹管效果
5.去年赶上美国，今年赶超日本动漫强国（只是机子配置缘故，后期渲染有点差（如果后续把动画输出优化一下，输出超真实感图也没问题），模型完成可以显示出实体设计建模和其
他国际软件不相上下）
6.本着建所未见，尝试用实体设计绘制动物一类的机械造型


涉及到软件的鲜明点：
1.大量使用split face 功能分割曲面
2.使用section tool（截面工具）尝试制作激光发射效果
3.尝试使用各种灯光效果。如;光柱、激光、聚光等，
4.视频全程采用大片特技才采用的视向扫略效果，也就是全程摄像机本身也在不停变换角度，视向动画
5.部分液压件结构采用约束动画实现
6.所有建模全部是实体设计制作的模型，全新搭建独立场景达15处，也就是整个视频全CG，全实体设计界面
7.首次尝试使用CAXA compose制作超大场景动画（原先多个超大模型同一环境下显示，对硬件要求极高，达到服务器级别，现在使用CAXA compose，在低配台式机即可完成，有个
质的变化）
8.动画过程中也尝试使用了一些2013R2版本的新功能，比如工程模式的分割、突起，特别是草图中心线功能等
9.整个动画比去年的应该说更复杂、节奏更快，效果更好些
整个动画场景开始于CAXA论坛字样组成的村庄，以及配合CAXA论坛字样的门牌号，宣传一下CAXA论坛，论坛即是家；
整个动画更深一层意思，就是缅怀CAXA论坛总坛主：徐江德同志，视频借用“索斯兽" 与肇事车同归于尽来告慰亡灵。


小博士 · 发表于 2013-10-31 13:07:30

视频展示专区：

      该视频是我自去年制作的系列“变形金刚大黄蜂”视频以来，全新风格作品。建模和动画制作全部由实体设计2013r2完成，全CG画面（渲染效果不是太好）请大家欣赏欣赏。
鉴于视频节奏较快，没有地方放置感谢，这里说明一下。部分营造氛围的模型采用 CAXA工业云中的西山居士直升机、法拉利跑车；澳大利亚Rob Patterson的Weatherboard House庄园模型；法国Benali的Assault weapon SCR国际象棋模型，背景音乐采用芬兰死亡旋律金属乐队Kalmah（沼泽之王）经典作品Tordah，这里一并致谢。
   本视频最大目的还在于缅怀2013.10.中旬因车祸去世的CAXA论坛总坛主。人去精神悠在。
   但愿这段视频一如既往，能激发大家学习三维软件的兴趣，能间接地促进中国整个3D行业和相关机械行业人才的整体水平提高，是中国创造早日转型成功，同时，大家都能在这方面实现自个的中国梦想。
   毕竟，现阶段的中国正处在成就梦想的时代！

1.机兽大战之超重剑长牙狮（借用“索斯兽" 与肇事车同归于尽来告慰亡灵）
                                       -------缅怀老徐
http://player.youku.com/player.php/sid/XNjUwNzUzNDk2/v.swf

2. 全屏版，看着视角更开阔
http://player.youku.com/player.php/sid/XNjUwODI3ODMy/v.swf

补充（题外话）：
《变形金刚》,《环太平洋》等特效制作团队“工业光魔”及变形金刚或者机甲兽动画制作过程大致简介：
http://blog.renren.com/share/229456708/790658249
（好东西不仅仅有时间上的积累在里面，还的千锤百炼，望尘莫及啊）
国内做的好的的就数“水晶石”了，当然，它也开设有系列收费培训课程。
国内做得较大的渲染服务的公司，要数“渲染农场”了http://www.renderbus.com/price.htm
希望以上资料对喜欢搞3D 方面的坛友们有所帮助。

小博士 · 发表于 2013-10-31 13:07:35

绘制要点讲解：

特别说明：
该模型最后阶段，是用网上共享的“最新的”“实体设计2013R2”版本制作，因此如果想完全打开它，需要大家事先从CAXA官网下载实体设计2013r2版本，最好是64位的，因为源文件这次到达240M以上，非64位机子打开有点吃力。当然如果你用实体设计浏览器（ICViewer），倒是不受此限制。

要点讲解大致安排：
   一如既往，我准备用 30 讲左右的章节，把该模型从整体构思、零部件结构编排、模型绘制、动画构思、动画制作，以及一些图片的渲染、图形文字平面布局等这一连串的涉及到软件方方面面的、涉及到一些边缘学科的工业设计、美学方面的知识点等给大家串一下。
   就我个人这几年使用实体设计、切身体会而言：会用“实体设计”只能算是你对软件了解了；能用“实体设计”完成工作任务、个人嗜好，说明你的应用水平达到一个更高层次；能借助实体设计深层次大框架优势，更真实的来展示、烘托你的模型、表达你的想法，说明你达到了一个高级层次；再想提升“实体设计”的应用水平，达到超越现实、建所未见的至高境界，那么，你需要了解一些边缘学科、拓展领域的知识了。
   下面我就准备开讲，讲解该模型绘制中涉及到的软件要点、其他学科知识等点点滴滴的应用，点到为止，希望能对大家起到指引，提壶关岭的作用，促使大家从实体设计的不同试用阶段，直接跃升到至高境界。将实体设计内的隐藏的各学科各领域的知识，一一剥离出来，一目了然。

有些你感觉是要点的，但这里并没有讲，请到“如何用实体设计2013R1绘制变形金刚大黄蜂“的帖子内查看，里面有详细描述，这里不再重复：”http://top.caxa.com/showtopic-36373.aspx”

   讲解大致安排如下：（内容较多，先占了楼层，有的正在更新中，争取尽快全部搞完，请留意一下...）

   第一讲：模型选购有整体绘制思路分析
               1.1 绘制该模型的初衷-------------------------------------------------------------------------------083楼
               1.2模型整体构思--------------------------------------------------------------------------------------084楼

   第二讲：模型绘制要点：
               2.1 再谈“零件\装配“结构 ”场景“效果在模型构思的取舍办法----------------------------086楼
               2.2 如何绘制等壁厚的注塑件-抽壳-----------------------------------------------------------------087楼
               2.3 如何绘制滚花和波纹管--------------------------------------------------------------------------088楼
               2.4 如何管理零件、组件-----------------------------------------------------------------------------089楼
               2.5 如何借用其他零件的草图、特征---------------------------------------------------------------090楼
               2.6 干涉检测的作用-----------------------------------------------------------------------------------091楼
               2.7 测量手段：测量尺寸、曲线曲面辅助----------------------------------------------------------093楼

   第三讲：如何制作精美抓图
            3.1 平面知识--------------------------------------------------------------------------------------------094楼
            3.2 九宫格原理-----------------------------------------------------------------------------------------095楼
            3.3 灯光--------------------------------------------------------------------------------------------------096楼
            3.4 透视学-----------------------------------------------------------------------------------------------097楼
            3.5 纹理、贴图-----------------------------------------------------------------------------------------098楼
            3.6 色彩-------------------------------------------------------------------------------------------------099楼
            3.7 各种渲染模式效果的应用------------------------------------------------------------------------100楼
            3.8 顶级DirectX 渲染模式浅谈-----------------------------------------------------------------------101楼

   第四讲:  动画制作
            4.1 如何搭建动画场景（你所不太熟悉的包围盒功能）-----------------------------------------102楼
            4.2 动画需求造成的原有零件结构层次调整 ------------------------------------------------------103楼
            4.3 约束动画之液压缸运动--------------------------------------------------------------------------104楼
            4.4 视向动画如何制作--------------------------------------------------------------------------------105楼
                  4.4.1 随动视向效果
                  4.4.2 如何制作连贯视向效果
                  4.4.3 模型和视向叠加做成的”假复杂视向”效果
                  4.4.4  逆向播放动画的制作和后期处理
                  4.4.5 视向添加调整细节要点探讨
            4.5 恰到好处使用动画i智能图库----------------------------------------------------------------------106楼
            4.6 再谈动画构思和场景搭建与背景音乐的衔接--------------------------------------------------107楼
            4.7 动画输出质变的优化手段（如shark 007）----------------------------------------------------108楼
            4.8 动画制作质变的优化手段（CAXA IronCAD Compose）-------------------------------------109楼

   第五讲：发散思维，散而不乱
            5.1 解放思想，开拓思域对创作的必要性---------------------------------------------------------110楼
            5.2 搞创作，要有攻坚克难的吃苦精神-------------------------------------------------------------111楼
