CAXA 3D大赛：工业组二等奖-直线贴标机详解

专家点评：此作品为上一代贴标机的改进设计，可以为不同尺寸不同形状的容器贴标，速度更快精度更高。作者大量使用设计元素库中的已有3D图素，并且利用了CAXA 3D实体设计的装配与零件设计同一环境的优点，利用零件之间的位置与形状之间的关系进行设计，突出了CAXA 3D在设备设计上准确快速的优势。整机设计层次分明、结构严谨。利用多种机构动画进行了工作部分的工作演示、动态干涉检查，进行了设计校验。

2009年通过朋友推荐，从事机械包装行业的杨杰开始使用CAXA CAD电子图板。2011年开始学习使用CAXA 3D实体设计，于2012年把CAXA 3D实体设计正式投入到工作生产之中。

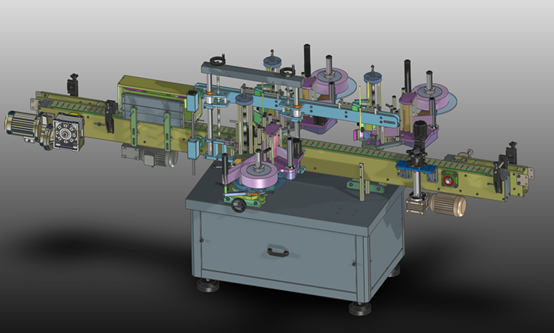

参赛作品《直线式三标站贴标机》在第八届CAXA 3D大赛中获得工业组二等奖。杨杰表示，有很多厂家都在生产同类产品，他们也有第一代同类产品在售。此贴标机就第一代产品的基础上进行了改进，通过合理的设计，提高了生产速度，在降低成本的同时提高了稳定性并提高了贴标精度，延长了机械的使用寿命。用更低的成本制造更高质量和更高速度的机械。市场同类产品贴标速度平均为8000瓶/小时，本机设计速度为12000瓶/小时，生产效率处于同类市场领先水平。

CAXA 3D 实体设计在杨杰的工作中发挥着重要的作用，通过十余年的使用，杨杰总结了CAXA 3D实体设计的以下特点：

CAXA 3D实体设计拥有更自由更灵活的建模空间，没有零件环境和装配环境之分，所有的零件或装配都可以在一个环境内完成。修改零件很方便，无需进入零件环境进行编辑。同时创建零件或者编辑零件也可以方便借用其他零件的特征作为参考来进行创建和编辑。帮助设计师快速完成绘制工作，节省精力。

CAXA 3D实体设计让自由灵活的创新模式和逻辑严谨的工程模式并存。让使用CAXA 3D实体设计的设计人员能更方便的创建和编辑他们的设计文件。该自由时自由，该严谨时严谨。同时自由灵活的创新模式和逻辑严谨的工程模式又可以在同一个设计环境中并存。让建模成为一件轻松而愉悦的事，做到松紧有度随心所欲，想怎么画就怎么画的地步。同时CAXA 3D实体设计独有的图素库搭积木建模方式更是简单易学，让没有经验的建模小白也可以快速设计3D模型。

CAXA 3D实体设计使用功能强大的CAXA CAD电子图板作为绘制工程图的模块。CAXA CAD电子图板在机械行业内是公认非常好用的2D绘图软件，好用程度超过大多数其他同类型软件。CAXA 2D与3D软件完全融合的优势，是其他国内外软件不可比拟的，省去了不同厂商软件之间来回切换的麻烦，节省了设计人员的时间。
