CAXA 3D大赛：创意组一等奖-重型摩托车详解

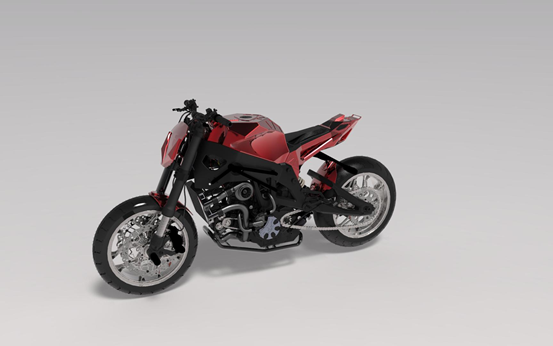

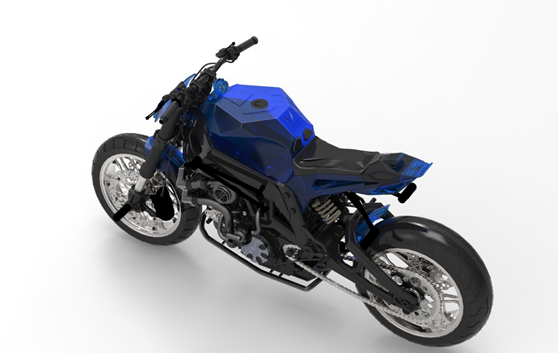

靳丽斯是一名自由职业者，在大学毕业之际自学了CAXA 3D实体设计，至今已有八年光景，她认为使用CAXA 3D实体设计最大的感受就是“快”，绘图快，建模快，出图快。简单易上手，对初学者入门使用要求不高。她的作品《重型摩托车》在第八届CAXA 3D大赛中获得了创意组一等奖的好成绩。

专家点评：该作品整体比例协调，造型很有力量感，渲染也非常逼真。打开文件仔细查看，会发现逼真的不只是外表，经过车辆专家审核，其中的每个构件都符合车辆零件的使用要求，达到了直接投入生产制造的精细度。该作品有2000多个零件，既有图素的利用、标准件库的使用，也有拉伸旋转扫描放样的特征操作，还有3D曲线与曲面的使用，管道设计的使用，使用的功能非常全面，为CAXA 3D各功能的行业应用提供了很好的范例。

作者介绍，《重型摩托车》是根据真实的摩托车案例改制。具有一定的可加工性。同时模型结构造型复杂,设计建模能力复杂繁琐。摩托车包括：发动机、传动系统、行驶系统、操作制动系统、电气系统等五大系统。所有细节均采用CAXA 3D实体设计工程模式绘制完成。工程模式具有更严格的父子依赖关系，且可回溯查看源特征比较方便。同时在习惯其他同行软件后过渡到实体设计更加容易上手。

作者认为在使用CAXA 3D 实体设计的过程中有以下突出的特点：

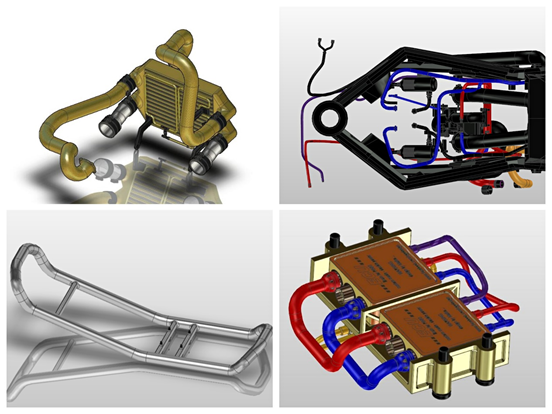

使用CAXA 3D实体设计全新三维曲线模块，能够快速绘制空间管路管线零件，极大提升了作图效率，节省作图时间。三维曲线绘制空间3D曲线具有更强的专业性与针对性。在整个摩托车模型中有大量的刹车线、管路、管线等零件，全新三维曲线模块使整个设计流程如虎添翼。

CAXA 3D实体设计的智能装配模块可以实现多种零件及产线的快速装配，极大地节省了零件装配时间。在作品《重型摩托车》的装配过程中，就利用了快速装配智能库来实现零件的快速装配。

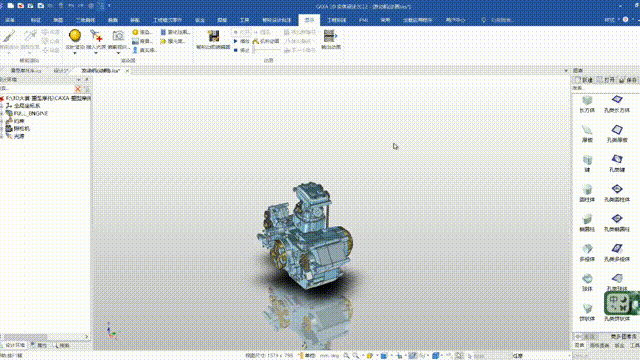

CAXA 3D实体设计可支持对零件及装配添加动画功能，可形象具体的展示零件的内部细节和构造。重型摩托车变速箱就使用CAXA 3D实体设计的动画添加编辑功能做了一个详细的展示。通过动画编辑器拖动可改变变速器的运动时长以及添加不同零件的运动效果。

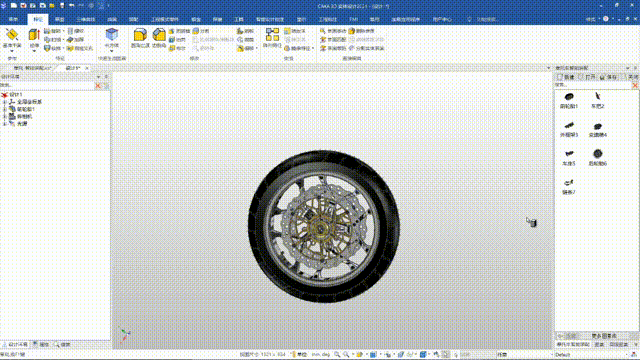

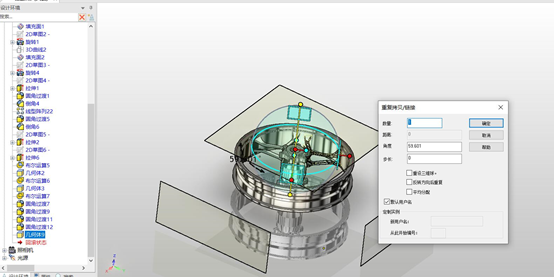

CAXA 3D实体设计的三维球强大灵活，任何操作几乎都可以用到三维球，无所不能，既可用于零件、特征的定位。又可进行零件的装配，还能对零件装配的复制粘贴等操作。使用三维球能够快速的实现各项功能。

CAXA 3D实体设计有一插件可实现与专业的渲染软件keyshot的无缝对接，实现更好的零件渲染效果，使得模型更加真实美观。
