CAXA 3D大赛：工业组一等奖-混凝土泵车详解

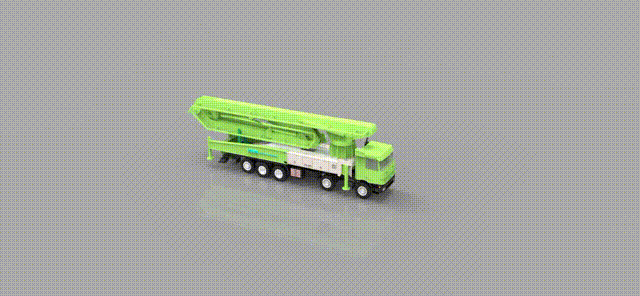

任职于深圳某工程建设公司的平赛，是CAXA 3D的一名忠实粉丝，CAXA 3D实体设计在他的工作中也是不可或缺的软件。因日常工作常见、常用混凝土泵车，本次大赛他决定采用混凝土泵车模型设计及动画。作品《混凝土泵车》在第八届3D大赛中获得了工业组第一名的喜人成绩。

专家点评：作品《混凝土泵车》最大的优点是结构设计完整、工程实用性强，并做了大量的约束，把整个动作展示出来，校验了零部件之间的干涉。

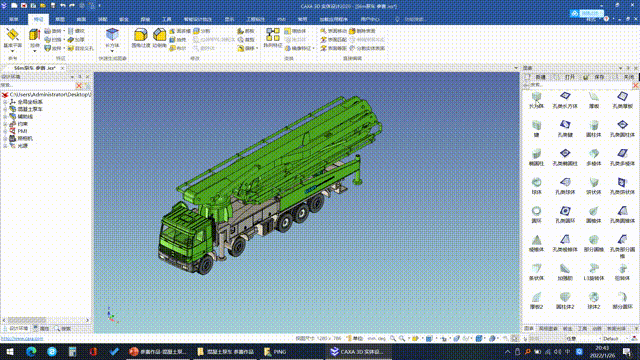

混凝土泵车设计分为车厢、车架、布料杆等系统,主要通过智能图素库拖放及草图编辑等基础功能进行零件创建，通过三维球装配、约束等功能，实现整体模型的创建和装配。通过约束功能对布料杆系统进行约束，通过动画功能，添加运动动画，并通过动画编辑器，进行动画顺序及时长调整。

平赛老师通过多年的实际应用，认为CAXA 3D实体设计以下几点最为突出：

• 方便快速的智能图库


常用形状直接拖放生成零件，局部进行特征操作或草图编辑等，快速生成所需特征，不必每次均用草图生成形状，搭积木的形式快速搭建模型。草图功能可先创建草图，再依据草图进行拉伸、旋转、放样等操作。作者在设计工作中常用拖放智能图素库零件，后进行草图编辑，更快速生成零件。如拖放长方体，快速生成拉伸零件；拖放球体，编辑草图后快速生成旋转零件；拖放孔类体，编辑草图后快速切除相应形状等。同时，智能图素库可将整理自己创建的各类零件，生成自用图素库，方便后续快速设计。

• 无所不能的三维球

三维球功能最为强大，几乎可以完成任意角度变换，位置移动，快速装配、复制链接等功能。同时通过三维球外操作手柄的移动和内操作手柄的方向控制，达到自己所需任意角度的零件造型。此次参赛作品常用三维球右键拖拽生成拷贝、移动；内部方向手柄调整角度、对齐等操作。

三维球使零件生成链接的功能在对称设计中最为实用。可快速生成两个互相链接的零件，任意编辑其中一个，另外一个生成对应特征。虽然零件和装配可用三维球镜像，但在修改时不变，链接功能可改变这一状况，使对称快速修改变得很快。

• 随心所欲的智能装配及动画

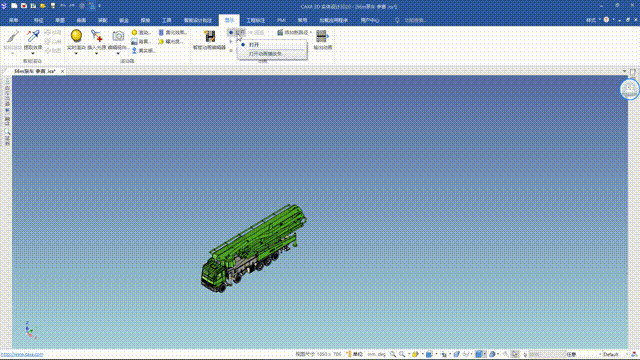

装配功能为三维球、智能图素外，另外一个强大功能，除了可任意组合的自由装配，还有定位约束装配，结合三维球的无约束装配，可以实现任意形式的装配体，以满足设计过程中不同的装配要求、动画制作等功能。本次作品大量应用装配功能来实现各机构的约束和动画制作。虽然CAXA 3D实体设计为工业设计软件，但其动画功能也颇为强大。通过自身想象和创意，可生成不同类型动画。无论是机械、结构的仿真模拟，视向动画；还是其他创意性动画，均可通过CAXA 3D实体设计的三维球、装配、动画编辑器相结合来生成。
