CAXA 3D实体设计2022新增亮点

2021-12-14 作者：来源：

CAXA 3D实体设计是集三维创新设计、工程设计于一体的3D设计工具和平台产品，具有自主可控、易学易用、稳定高效、性能优越等特点。它提供三维数字化方案设计、详细设计、分析验证、专业工程图等完整功能，在专用设备设计、工装夹具设计、各种零部件设计等场景得到了广泛的应用。

CAXA 3D实体设计2022攻克了核心关键技术，完善了平台性能，支撑通用行业大体量、大装配、大模型设计场景。针对特定行业国产自主可控需求，研发和提供自主几何引擎和3D开发平台。五大新增亮点如下：

一、聚焦装备强化优势

1. 批量修改

应用场景：在产品改型设计时，需要对整套图纸进行重新命名来更改BOM信息，手工修改费时费力。

改善效果：支持批量修改后，使整套产品的BOM信息和文件改名时间，从1小时缩短到了1分钟以内。减少了设计人员的重复劳动，提升后期修改效率。

2. 钣金模块功能增强

应用场景：在进行复杂钣金零件设计时，需要使用多个功能，多个步骤才能完成，要经过反复编辑修改。

改善效果：在草图折弯命令中，将折弯功能、切割功能合并，支持一步生成多个折弯，可以分别指定每个折弯的参数，并支持实时预览，显著提高设计效率。

1.3 自动投影尺寸.png

3. 自动投影尺寸

应用场景：专用装备的设计周期通常很短，且尺寸标注繁琐，经常要在短时间内完成上百个零部件的设计和出图，其中尺寸标注便会占用大量的设计时间。

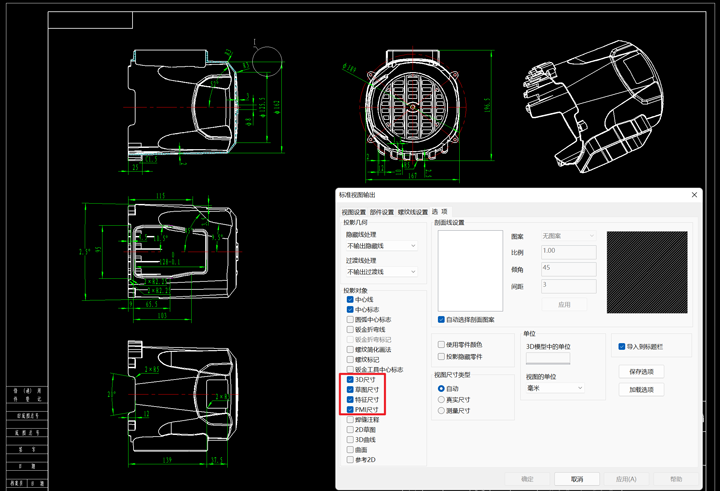

改善效果：使用自动投影尺寸功能，可以自动标注在零件设计时输入的草图尺寸、特征尺寸、PMI尺寸，大幅减少重复工作。

1.4 设计尺寸范围限制.png

4. 设计尺寸范围限制

应用场景：在进行框架结构设计时，通常对外形尺寸有范围和规格的设计，用参数化功能完成既费事费力，又不能直接观察最终的结果是否符合要求。

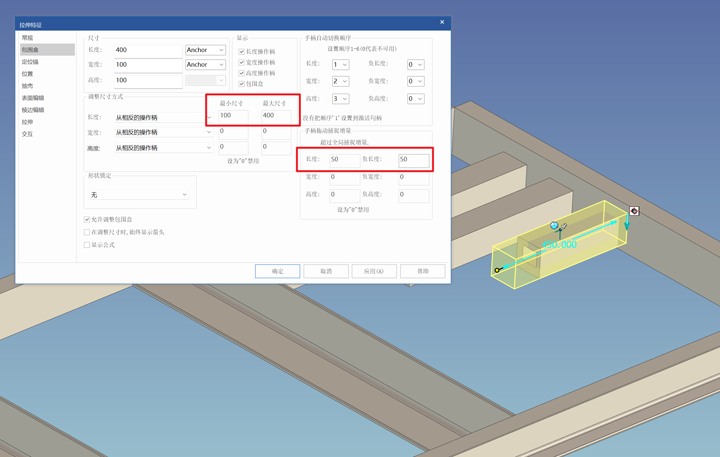

改善效果：使用拖拽尺寸范围限制和拖拽捕捉增量功能，能够快速在预先设定的尺寸范围内确定所需的规格尺寸，可以直观显示。

二、兼容提升

1.PMI信息导入

应用场景：上游厂商的设计模型中已包含设计加工相关PMI数据，读入后会造成丢失或不能正确识别，还需要在工程图中重新标注。

改善效果：支持导入CATIA文件PMI数据，并且视图和三维标注的链接关系也能保留，可以方便的在实体设计中选择视图，查看对应视图中的三维标注。支持的类型主要有尺寸标注、形位公差、粗糙度、基准、文本，并可以自动投影到工程图中。

2.批量转换

应用场景：与上下游合作厂家进行设计沟通时，需要手工转换大量文件。

改善效果：利用批量转换功能，可以自动在后台转换数据，支持按原来的目录结构进行转换，显著提升工作效率。支持格式：CATIA、Inventor、SolidWorks、UG、ProE、Step、ACIS、IGES。

2.3 数据接口支持最新版本.png

3.数据接口支持最新版本

在2022新版本中，同步升级了所有数据接口，支持主流三维数据格式从历史版本到当前最新版本，可以说是一机在手、三维格式无忧。

三、持续改善设计体验与效率

3.1 测量工具改进，支持更多的测量类型.png

1.测量工具改进，支持更多的测量类型

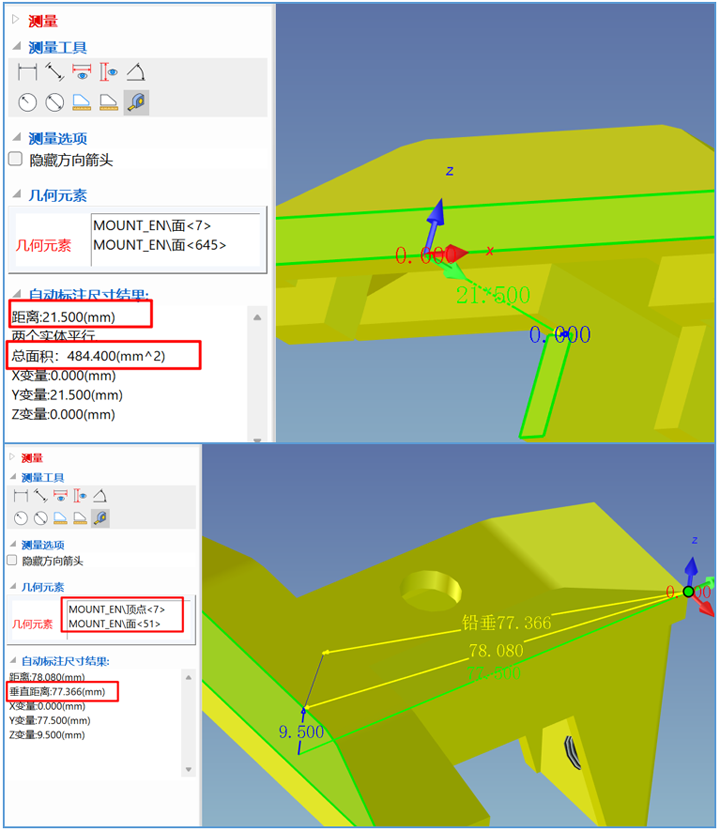

在设计体验和交互效率方面，新版本也作出了多项改进。例如设计过程中经常用到的测量工具，在新版本中可以支持更多的测量类型。如多段线总长，多个面总面积，垂直距离，两面角度，点坐标，线与面的距离等。

3.2 草图键槽.png

2.草图键槽

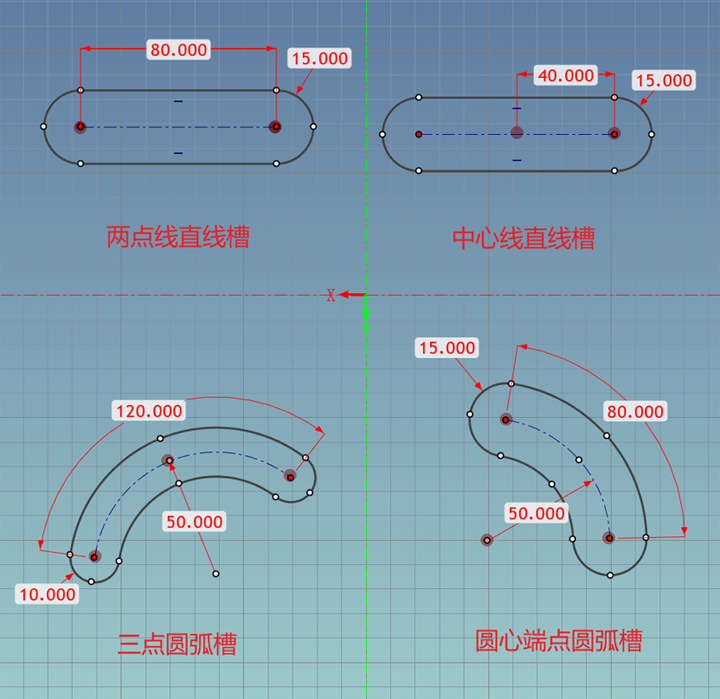

新版本针对草图设计也增加了很多细节功能，例如草图键槽，增加了两点线直槽口、中心线直槽口、三点圆弧槽口、圆心端点圆弧槽口等槽口类型，让草图设计更加方便快捷。

3.3 3D曲线功能增强.png

3.3D曲线功能增强

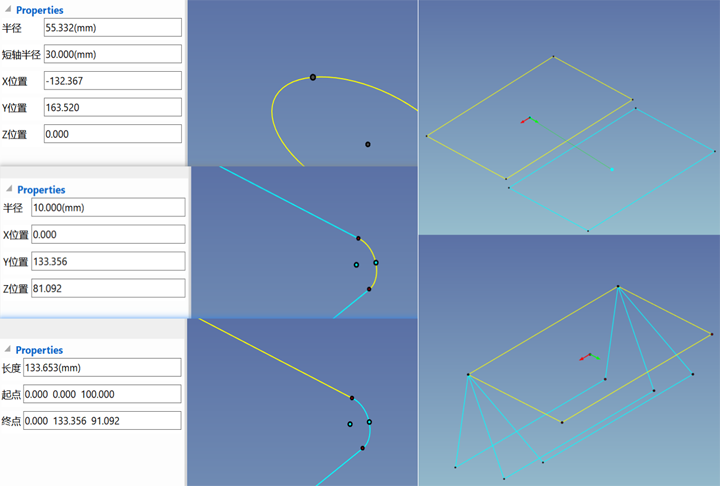

3D曲线编辑面板：在实体设计3D曲线中为常见曲线(直线、圆、圆弧、椭圆、点)添加编辑面板，在选取某条曲线时面板上能显示该曲线的基本信息，并且可以通过面板修改曲线的属性。

3D曲线变换：支持通过指定距离和指定两点位置两种方式操作移动、拷贝3D曲线。并支持对3D曲线进行空间旋转。

四、深度集成零部件库提供海量资源

1.迈迪零件库

在深度集成零部件库方面，我们与国内最大的三维数字模型库资源——迈迪零件库合作，包含了完整的三维国家标准件库和各行各业的三维通用件库。用户设计过程中可以快速选择需要的标准件和外购件的规格和型号，自动下载并加载到当前实体设计文件中。

支持国标行标GB、JB、HG、CB、HB、QC、NB、TB等。包含气动、液压、电机、减速机、泵、风机、阀门、型材、管道及附件、密封件、法兰、弹性元件等。

4.2 德国CADENAS零件库.png

2.德国CADENAS零件库

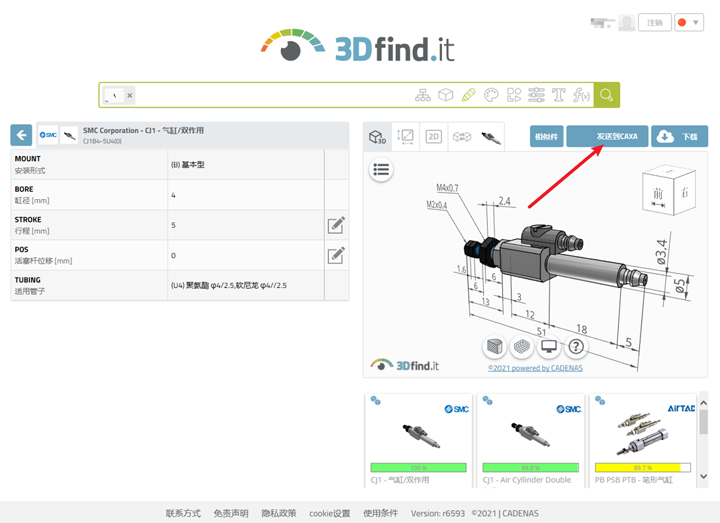

国外零部件库方面，新版本与德国卡第那思进行了开发集成，包含了国际上专业的零部件数据管理系统，所有模型数据都可以直接输出到CAXA实体设计中。

包括数以千万计的零部件模型资源，如各国标准件DIN、ANSI、BS、JIS、GB和几百家国内外企业产品目录数据。还包括ABB、FAG、PARKER、FESTO、SMC、YAMAHA、亚德客、哈瓦洛轴承、大新传动、京杨标准件等。

五、信创与云平台

1.推出CAXA 3D实体设计华为云服务，即买即用，浏览器运行

在信创与云平台方面，我们研发并推出了CAXA 3D实体设计华为云服务。支持用户一个账号，无须安装，通过浏览器即可使用CAXA 3D产品，具有与线下CAXA 3D产品同样的功能。基于云端服务器的高速运算能力，典型复杂模型运行也很流畅。同时，云服务还支持设计数据云存储，自带版本管理功能，支持一个企业通过多个账号实现设计协同和文件共享，并可以按需设置和管理不同数据权限。

2.国产操作系统适配

CAXA 3D与中科方德操作系统实现了全功能适配，进一步提升了国产三维CAD软件平台的适配性和拓展性，能够充分利用国产硬件的安全和优越性能，软件运行更安全、稳定，可以更好地满足国内各行业领域Linux系统用户对先进国产三维CAD软件的应用需求。
