曲面加厚增料的问题

五月水 · 发表于 2010-10-18 13:43:00

jpg

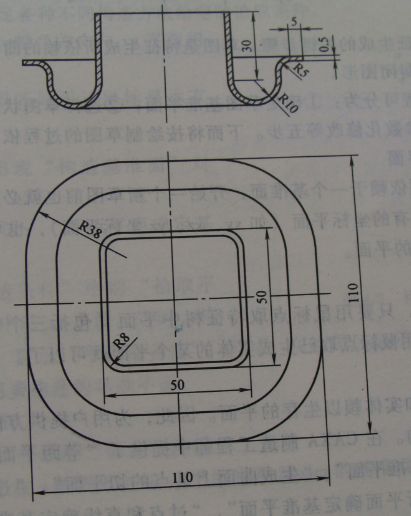

和大家说一下我做这个零件的思路。
想着先用双导动线做曲面，再加厚增料。
1 做50*50 110*110两矩形，并圆角过渡
2 做截面线
3 把导动线组合后生成了曲面

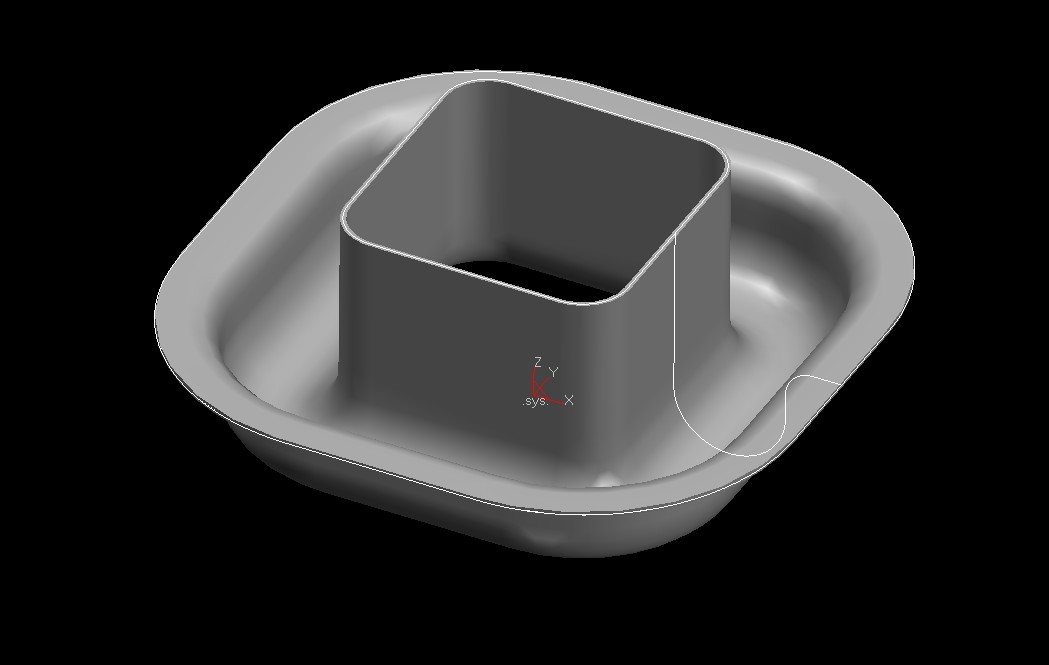

jpg

曲面文件.zip (100.3 KB, 下载次数: 4868)
4 当加厚增料时，提示

“ 无法偏移或面不能被删除。无法完成将一个面加厚成实体。本次特征操作失败！”

是因为曲面太复杂吗？我试过，如果只用50*50的导动线做单导动线的固结导动。是可以加厚生成实体的。而且出来的效果和双导动线是差不多的，但是外延是不是R38没有论证。可能是由于尺寸约束的关系，单导动线也能生成这个零件，可是双导动线不是更保险吗？怎么不行呢？
大家是怎么看这个问题的呢？
附上我做的曲面文件

五月水 · 发表于 2010-10-18 13:57:00

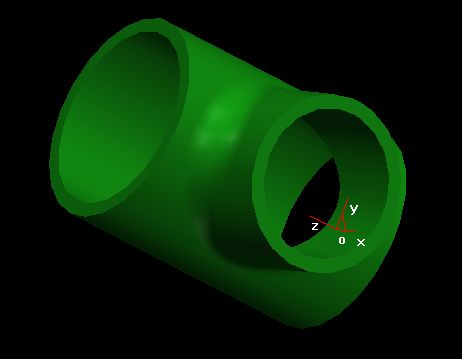

在XY平面以原点为圆心做R30的圆，Z正向扫描80，切换到YZ平面，以（0，0,40）为圆心，R25圆，X正向扫描50。此时两圆柱面加厚增料可以，但如果用曲面裁剪，面裁剪，相互裁剪后就不能加厚增料了。这个问题的起因是想用这种方法做个三通。烦请诸位指点一下原因。

jxc · 发表于 2010-10-26 15:06:00

这个我也没有做成功。
在查原因，看看是否有其它方法可以代替？
有结果了再说。

lixiu · 发表于 2010-10-26 15:47:00

不要把二个轮廓线组合为样条线。组合完以后四角的R会有问题。
参考附件.

回答曲面加厚.rar (1.07 MB, 下载次数: 5132)

五月水 · 发表于 2010-10-22 12:34:00

是不是曲面加厚增料对曲面的条件有限制啊？

五月水 · 发表于 2010-10-26 19:54:00

楼上能详细说一下R会有什么问题吗？是不是组合成样条线时的算法的问题？

五月水 · 发表于 2011-8-15 21:21:00

你是用我上传的曲面加的厚还是自己又做了一个？我刚才下载下来又用2011生成了一下，还是出现那样的问题。

五月水 · 发表于 2011-8-16 10:31:00

你提供的文件确实可以，能说一下详细步骤吗？使用双导动线生成的吗？我注意到你的图形中，两个矩形导动线都被分成了两部分，但是不对应。
我把你做的实体和曲面删掉后，再重新生成就不行了。太惭愧了！

哈哈

QQ441500662 · 发表于 2011-8-15 20:45:00

楼主，刚才无意看到你这条帖子。不知道你用的哪个版本的不能加厚，你上述这张图我刚才用2011版是可以做出来的。

QQ441500662 · 发表于 2011-8-15 21:54:00

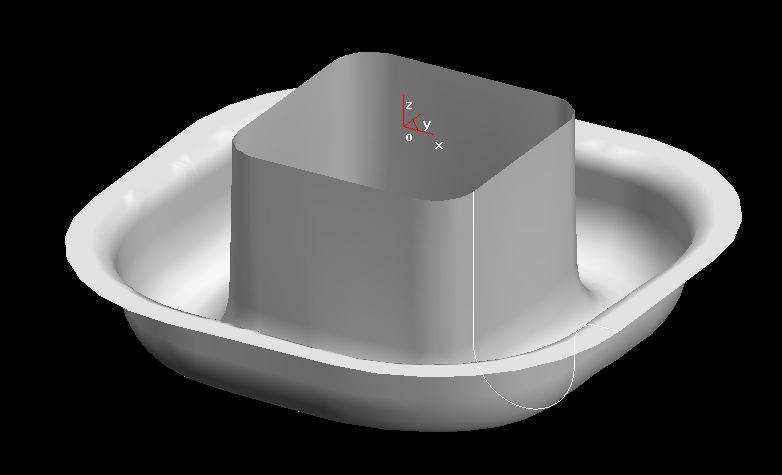

又做了一个
