三维曲线

442544308 · 发表于 2011-4-21 21:12:00

里面的三维曲线如何画请大家帮一下

jxc · 发表于 2011-4-22 10:39:00

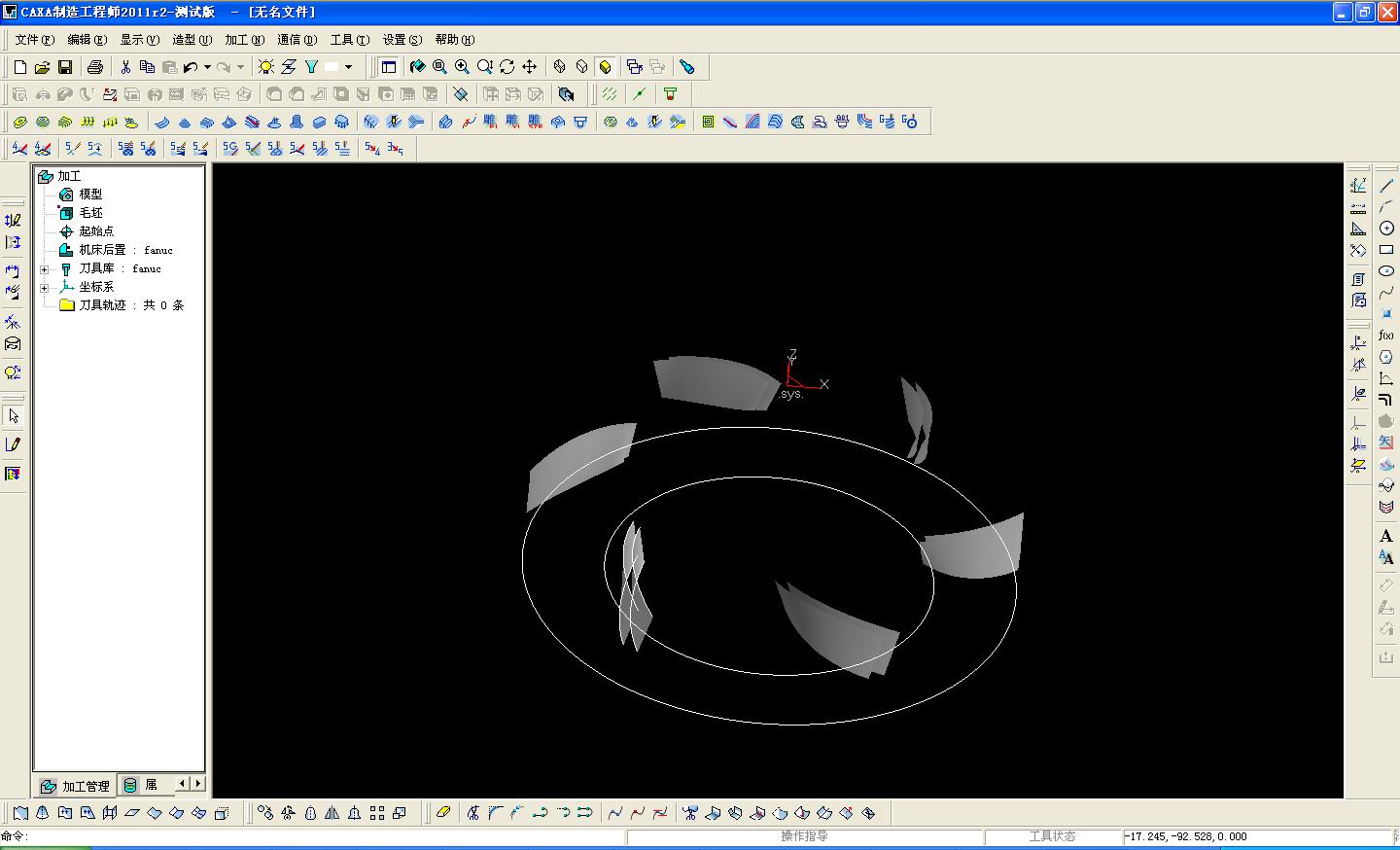

我做了一个线架，给你看一下，上图：

jpg

做的方法：
给的这些点，就是样条的控制点，你选择样条功能，然后按回车，会弹出一个输入框，把一个点的三个坐标值输入进行就可以了，数值之间用逗号隔开，一次输入一个点。输入完按回车，和你在屏幕上用鼠标点是一样的。
另一个方法是，你可以在屏幕上先把这些点都做出来，然后使用样条功能，再选择这些点也是可以的。
还有一个简单的方法是，你把这些点写进一个文本文件中，存储成dat文件，用制造工程师读进来就可以创建样条曲线了。DAT文件的格式，你参考用户手册吧。

442544308 · 发表于 2011-4-22 12:39:00

我问的是最上面的那条三维曲线怎么画~~~

jxc · 发表于 2011-4-22 13:01:00

没明白，能否用红线标示出来？

442544308 · 发表于 2011-4-22 16:30:00

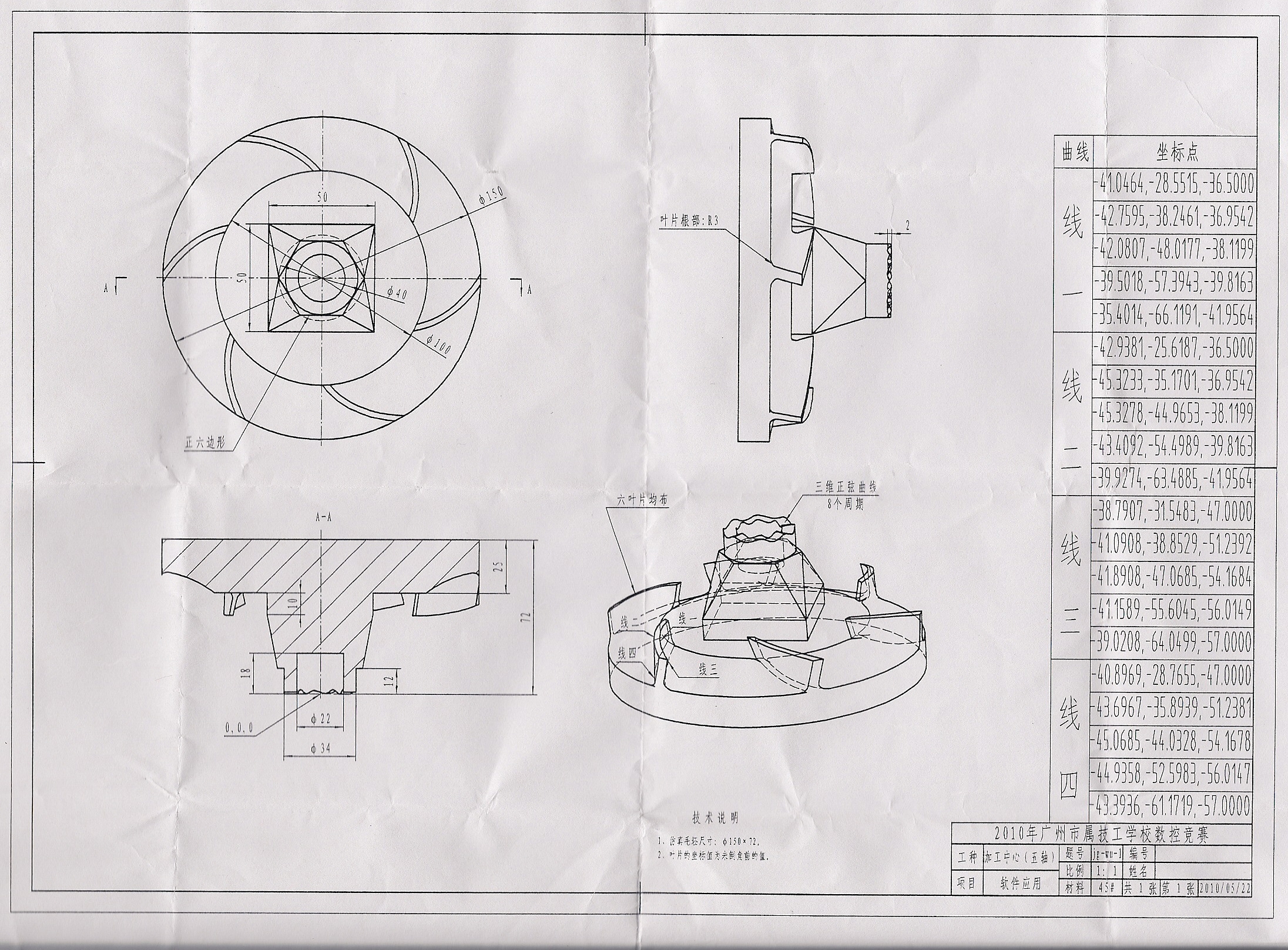

在零件的最上面不是有个八周期的三维曲线吗看见没

442544308 · 发表于 2011-4-22 17:40:00

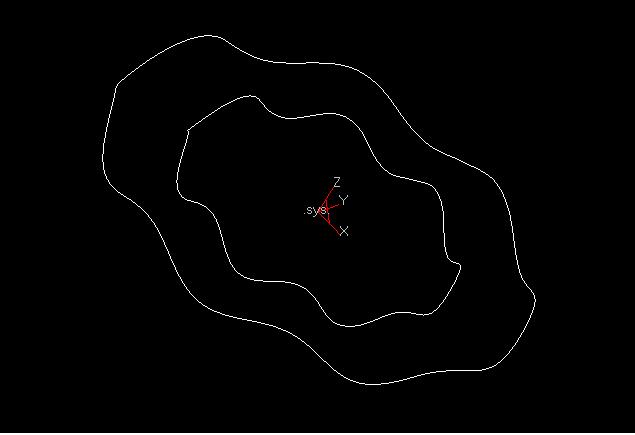

我放大图啦

jzlbh · 发表于 2011-4-22 23:37:00

用公式曲线。

442544308 · 发表于 2011-4-23 00:48:00

能解释一下你的数据17和8代表的是什么意思吗？再比如周长是119.38四个周期的三维曲线数据是多少

chenpuyi · 发表于 2011-4-23 16:56:00

用公式曲线

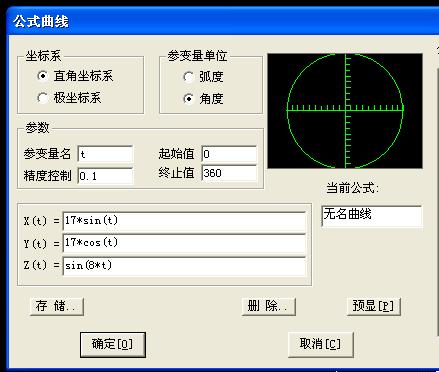

角度变量直角坐标系 t起始为0 终止为2880
X=17*cos(t/8) 圆的x坐标 17为圆的半径，里面那条改为11
Y=17*sin(t/8) 圆的y坐标
Z=1*sin(t) 此处为正弦曲线
由于是八个周期所以是360*8=2880
但是在xy方向只有一个圆所以是360度 2880/360=8 所以就是t/8
这里由于是角度控制且数值比较大多以精度控制里给的大一点小了可能算不过来

chenpuyi · 发表于 2011-4-23 16:58:00

不知道为什么一开始显示的是作为弧度的图形要点弧度再点角度可能才能显示正确不知道是不是软件的问题呢？？如果不能正确显示请楼主多点几次弧度角度试试
