巧用定位约束和添加动画做机构仿真

　　C巧用定位约束和添加动画做机构仿真AXA三维CAD教程：

　　CAXA实体设计是唯一集创新设计、工程设计、协同设计于一体的新一代三维 CAD解决方案。它包含三维建模、协同工作和分析仿真等各种功能，其无可匹敌的易操作性和设计速度帮助工程师将更多的精力用于产品设计本身。

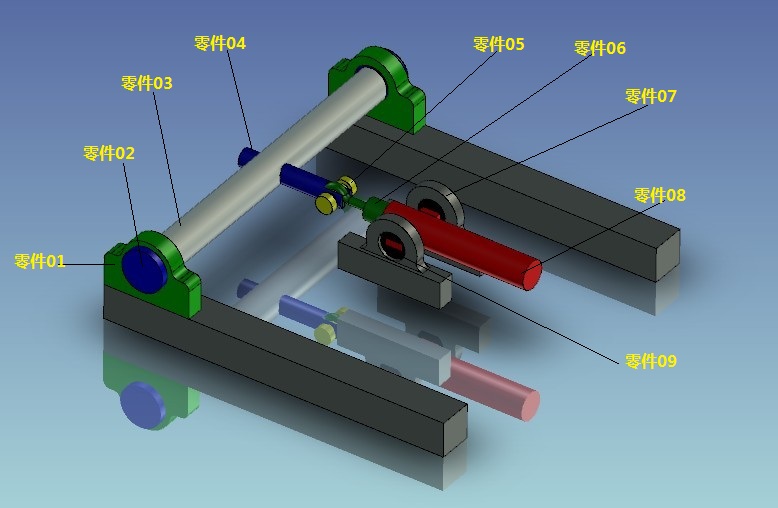

　　最新发布的CAXA实体设计2013易学易用，能够帮助初学者迅速掌握三维CAD设计。以及基本的完全仿真动画。本次跟大家来交流一下利用装配里面的定位约束和动画添加来做机构仿真。基本建模图形如下图所示：

　　我们完整的来分析此装配件，小编也大概说下它的运动步骤以及轨迹，首先我们先确定此装配件哪些部位是固定的部分，是大装配里面的小装配件。属于大装配下的小装配件一为：零件01与零件02为固定的装置。我们从左往右来看小装配件二为：零件03、04、05为一个整体的运动。第三个装配件为：08、09。

　　运动方式为：零件03滚轴绕零件02套筒的中心轴作旋转运动带动零件04连杆绕零件02运动。带动零件06活塞脱离零件08气缸，此时活塞和气缸都会向下倾斜一定角度，这两个零件为相对运动。然后活塞的往复运动会带动气缸倾斜着的往复运动。

　　经过简单的分析以后我们一起来给此大装配件添加定位约束，点击“装配”菜单栏“定位约束”给零件03、02添加同轴约束。零件05、06前面连接的部位添加同轴约束。零件06、08添加同轴约束.零件08、09添加同轴约束。

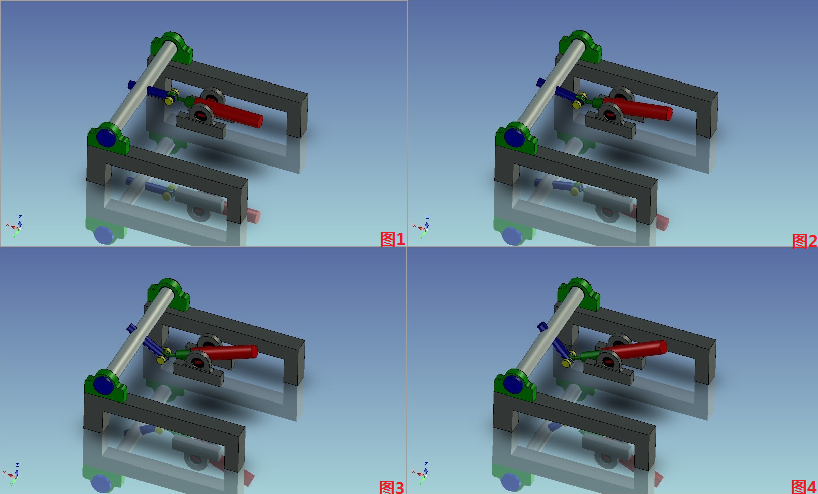

　　添加完这样四个同轴约束以后最后添加旋转动画，选择中零件03以后在“显示”菜单栏里边添加旋转动作，PS：小技巧一条，选定每一个物体以后都有固定的定位锚点，可以看到一长轴一短轴，长轴为高度方向，短轴为长度方向。我们选好是指向套筒两端的锚点来作旋转方向。添加旋转的角度并且自己设定的时间以后这样一个动画就完成了。如下图示意：

　　通过上面几步简单的操作，在CAXA实体设计中就能做完全的机构仿真动画了，简单易学，易操作。快来实际体验一下吧！
