CAPP工艺图表 / 专业高效 易学易用
【编工艺就用工艺图表】
CAXA CAPP工艺图表集CAD和CAPP于一体，提供图文混排、尺寸提取、知识重用、工艺知识库、典型工艺、汇总统计等强大功能。通过基于知识库的快速填写、图形的直接绘制、已有图形的导入、图形尺寸的快速提取、卡片的关联管理、工艺资源库和典型工艺库等的丰富应用，满足企业工艺编制阶段遇到的各种需求，帮助企业更高效、更准确的进行工艺卡片的编制及工艺数据的汇总。
图文并茂 快捷高效
拥有Office+CAD双重能力，既有办公软件在文字处理方面的优势，又有CAD在图形处理方面的优势，除了直接绘制图形，还可以插入dwg、dxf、exb等格式图形，插入后可以直接编辑。同时还可以直接填写如粗糙度、形位公差等CAD工程符号。卡片编制所见即所得，更符合国内企业工艺卡片编制的习惯。
数据关联 知识沉淀
通过数据关联，做到一处录入、多处应用，一处修改、全部更新。提供各种行业工艺卡片模板及常用工艺知识信息。方便的工艺知识库管理以及典型工艺的应用，更加方便企业典型工艺知识的沉淀及重用。
承前启后 集成贯通
工艺图表作为快速的工艺编制工具，既能承接各类设计数据，又能为PDM\ERP\MES等系统提供所需的结构化工艺信息，为企业数据和业务的贯通提供必要的支撑。
IATF16949模块：聚焦行业,专业规范
针对汽车零部件行业及其他行业，CAXA提供IATF16949专业功能模块，可以通过关联驱动，快速生成过程流程图、潜在失效模式及后果分析（FMEA卡片）、控制计划、作业指导书和检验卡片等，并保持内在的数据关联关系。同时企业可沉淀、积累FMEA经验，支持FMEA中RPN和AP值的自动计算。
工艺编制
CAXA CAPP工艺图表是企业工艺编制和工艺简图绘制的高效工具。提供所见即所得的结构化工艺编写，方便文字、工程符号填写的同时，也提供了非常方便的工艺简图绘制等能力。帮助企业实现工艺文件规范化的快速编制，保持关联信息同步自动更新。
通过便捷的图形编辑、文字编辑、智能工艺知识填写、所见即所得的智能知识填写、气泡图自动生成、自动提取、模板库管理、工艺知识库、术语库、资源库、典型工艺库、工艺校验、快速汇总等能力，可以有效提升效率、提示准确率、提升标准化程度，企业工艺知识和经验得以沉淀，同时也帮企业快速构建了数字化工艺基础。
图形编辑
CAXA CAPP工艺图表包含所有图形绘制、尺寸标注等功能，在编制卡片的同时，可以直接进行工装设计和工艺简图的绘制。支持直接插入dwg、exb等格式的图纸，并支持直接修改，使工艺人员可以轻松完成图形的绘制。
文字编辑
工艺图表支持对卡片中的文字等进行编辑和修改；提供各种特殊的CAD工程符号，能够直接填写与编辑。支持公差、上下标、分数、粗糙度、形位公差、角度、焊接符号等的插入。在插入公差时，支持国标的公差查询。对于手动输入的上下偏差数值写反时，系统会自动纠错。
工艺知识填写
单元格填写时支持基于知识库的下拉式自动提示，方输入。除了提供直接选择的方法外，还提供了通过输入内容自动过滤提示的功能，方便用户进行选择最合适的知识库，而且支持关联多列的自动全部填充。
所见即所想的智能填写
工艺图表提供所见即所想的智能填写功能。填写单元格时，系统可以根据已经输入的不同内容，自动推荐该单元格可能需要填入的内容。
尺寸提取
CAXA CAPP工艺图表支持对卡片中图形尺寸的提取，并自动编号，方便企业快速准确生成检验卡片、气泡图。支持根据尺寸类型、尺寸范围、公差范围等条件自动匹配相应的量具。提取的尺寸不仅能按图形中显示的方式填写，还支持尺寸中各要素的拆分，支持生成最大极限尺寸、最小极限尺寸、平均值、上偏差、下偏差、基准值等，能快速给生产环节及MES等下游系统提供质检参考范围。
典型工艺借用
提供各种通用的标准卡片模板，并针对制造业企业需求，提供标准的工艺知识库信息，用户可根据需要扩充工艺知识库，沉淀工艺知识成为企业宝贵的资源。
模板库与工艺知识库
提供各种通用的标准卡片模板，并针对制造业企业需求，提供标准的工艺知识库信息，用户可根据需要扩充工艺知识库，沉淀工艺知识成为企业宝贵的资源。
打印
支持单张打印、排版打印及批量打印等多种打印方式，支持回填签名的功能。排版打印支持工艺文档与图纸文档混合排版输出。
支持工艺内容可视化
工艺卡片不仅支持dwg、dxf、exb等CAD格式图形的插入， 还支持图片、视频的插入。插入的视频支持直接播放，直观的显示方式，方便工艺浏览人员对工艺的理解。同时，生成的工艺卡片在通过CAXA组件浏览时，也支持视频的播放，方便可视化工艺直接在车间的电子发放。
支持卡片单张输出
支持单张卡片另存功能，方便单张卡片的共享和发放。Info组件支持卡片拆分，拆分后可转换成pdf。方便实现工艺在车间基于工序的精准发放。输出的PDF支持文字搜索。
支持3D工艺呈现
支持插入3D模型，工艺人员可以直接利用设计好的3D模型。在提高效率的同时，其更直观的可视化呈现，方便了工艺人员及车间人员的查看。
支持3D PMI提取
支持3D模型中PMI信息的提取，可以快速生成基于3D模型 的尺寸清单，方便企业实现基于3D PMI信息的检测。
IATF16949体系文件关联管理
IATF16949专业功能模块，可以快速生成过程流程图、控制计划、FMEA、作业指导书、检验卡片等，并通过关联关系管理，保证多张卡片数据一致性。同时支持单人编制模式和多人协同编制模式下的数据关联。
FMEA管理
提供FMEA数据库管理机制，方便根据FMEA数据库自动 匹配关联内容，快速进行FMEA编制。 系统支持新版FMEA中AP的快速计算，用户填写S\O\D值后，系统根据规则自动计算相应的AP行动优先级。知识库内置 了标准的DFMEA\PFMEA\FMEA-MSR行动优先级评价规则，可以自动计算AP。
数据增值能力
工艺图表-提供了一系列数据增值能力，通过这些功能模块，可以实现批量转PDF、批量转xmlEXCEL转cxp、 批量模板替换等，从而方便数据的流转及更新。
批量转PDF
通过增值工具，支持将cxp文件批量转换成PDF格式的文件。
批量转xml
通过增值工具，可以将指定的cxp文件批量转换成带有结 构化工艺信息的xml文件，方便其他系统进行结构化工艺数据 的提取。
EXCEL转cxp
有些企业的历史工艺通常用EXCEL表格软件进行编制，为 了方便后续满足管理及结构化等业务的需求，需要将其转换成cxp格式。通过此功能，提供了转换的能力。
批量模板更新
当企业的模板发生更新，或者以前的工艺需要用于新客户，大部分内容都相同，只是格式不同时，就会有很多历史工艺文件需要更新模板。通过本功能，可以快速实现文件模板的批量更新。
专业汇总功能
数据支持
通过文件导入方式，提取CAD图纸的设计信息、工艺文档 的工艺信息，形成面向产品结构的设计、工艺信息汇总资料。
报表定制
系统支持用户通过报表定制功能来定制符合企业实际需求的汇总报表模板，方便按模板进行输出，满足企业的汇总需求。系统内置了三表、零部件明细表、工装明细表、工序进度表等十余种表格类型，方便按需设置报表模板。
材料定额计算
支持对产品以及零部件进行“材料定额计算”功能。用户可在数据库中进行相关设置，利用“材料定额计算”功能，针对生产单位质量合格产品所必须消耗的一定规格的材料进行计算，并生成材料消耗汇总明细。
汇总表格定制、汇总、输出
工艺汇总表模块提供强大的报表定制功能，可根据用户需求定制、汇总报表的内容和要求，如按分厂、按产品汇总材料消耗，工时定额，外购件外协件明细，工装刀具明细等。汇总结果的输出支持多种格式，如xls、xlsx、xlsm、cxp、xml。
CAXA CAPP工艺图表 3D工艺
CAXA CAPP工艺图表 3D工艺拥有完整的CAXA3D实体设计和CAXA CAPP工艺图表能力，通过深度融合CAXA 3D与CAXACAPP在工艺图表领域的卓越能力，我们精心构筑了CAXA3D工艺应用的核心基座。这一创新方案不仅完美适配二三维混合工艺的精妙规划需求，更以前瞻视角全面拥抱三维工艺规划的未来趋势，引领制造业数字化转型的新篇章。
支持二三维协同工艺
基于CAXA CAPP工艺图表 3D工艺这一创新基座，在编制工艺时，三维模型得以重复利用，这不仅提高了模型的利用率，也提高了工艺编制的效率，确保了设计和工艺的一致性，也提升了工艺的可视化效果。系统支持各种常见三维模型投影生成二维工程图。适用于机加工、装配等多种场景。
支持生成投影视图、向视图、剖视图、剖面图。支持生成局部放大及局部剖视图。支持视图的移动、分解。支持尺寸标注。同时，在生成二维图时，还支持二维图的真实感渲染，犹如照片截图一样，通过零件序号，还可以自动标识零部件名称等信息，方便装配工艺作业指导书的编制。
CAXA CAPP工艺图表 3D工艺-三维装配工艺
基于CAXA CAPP工艺图表 3D工艺底座，针对工艺技术人员的需要，我们提供了实用的计算机辅助三维装配工艺设计能力，这一软件不仅方便快捷，而且易学易用，是一个集CAD/3D/CAPP编辑功能于一体的强大工具，将极大地提高工艺设计效率和质量。
三维装配工艺，精准聚焦于企业装配工艺的关键环节，它不仅是对现有工艺能力的巧妙拓展与深度应用，更是推动工艺革新的一大步。它针对当前企业普遍存在的挑战——设计部门已广泛采用三维CAD进行前沿设计，而生产现场却仍依赖于传统的二维工艺卡片来指导装配作业，这一问题带来了数据呈现不直观、生产效率瓶颈及宝贵数据资源的未充分利用等困境。通过其强大的三维装配工艺解决方案，正逐步破解这一难题，引领企业迈向更高效、更直观、更协同的生产新时代。
通过CAXA三维装配工艺的引入，可以有效助力企业实现产品质量的提高、生产效率的提高和生产成本的降低。对用户的价值主要体现在以下几方面：
• 优化设计
• 提升装配规划能力
• 降低学习成本，提升学习效果
• 优化生产，提升装配效率和质量
• 优化售前售后服务能力

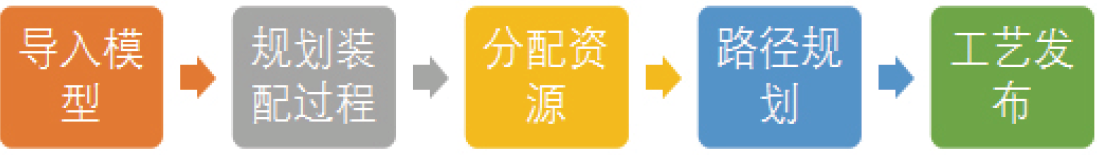

导入模型
基于真3D设计环境，拥有CAXA 3D实体设计的所有能力。支持直接导入各主流格式的3D模型，导入后保留原有的属性。支持模型显示的轻量化，支持大装配，支持轻量化格式3D模型的导入。
规划装配过程
支持以流程图的方式进行装配工序、工步的规划，同时形成装配工艺规划树，方便直观的对装配过程进行调整。
分配资源
支持参装件、设备、工具工装等的分配。
通过可视化消耗式参装件分配，可以清晰直观的了解每个工序的参装件分配情况。装配树可以通过不同颜色直观显示零部件装配情况。通过三维模型也可以直观显示分配情况，如当前工序模型、其他工序模型、未分配模型、紧前工序模型。
路径规划
支持拆卸和装配路径及装配动作的规划和设计。支持平移、淡入、淡出、螺旋等装配动作效果。支持以甘特图的方式对装配顺序及运动时间进行管理，方便装配节拍规划。支持PMI信息的标识，支持标签的维护，支持动作过程的干涉检查，从而实现装配过程的仿真，进而实现装配过程的优化。
通过一次规划，可以同时实现装配和拆卸两种运动过程。
工艺发布
装配和拆卸过程支持输出mp4、avi格式的动画。同时，装配工艺也可以输出指定格式的工艺卡片，进而方便指导生产。
三维工艺浏览器
系统支持本地轻量化文件发布和云端轻量化文件发布，支持文件分享，云端加密、安全可靠。
提供三维装配工艺浏览器，支持轻量化三维装配工艺浏览。可以实现在PC和移动端，通过网页和小程序实时查看。
浙江双环传动机械股份有限公司
浙江双环传动机械股份有限公司（股票代码：002472）创建40+年来专注于机械传动核心部件——齿轮及其组件的研发、制造与销售，已成为全球最大的专业齿轮产品制造商和服务商之一。产品涵盖传统汽车、新能源汽车、轨道交通、非道路机械、工业机器人等多个领域。
通过实施CAXA工艺整体解决方案，成功替换了双环传动原有的系统，在工艺规程规范性、工艺数据结构化、检验尺寸提取、权限管理、线上电子签审、BOM管理等方面带来创造性的价值，大大提升了工艺编制的效率，实现了CAXA结构化工艺数据和双环传动自主研发的D-MOM平台的系统集成，为双环传动未来工厂搭建设计工艺一体化的IT/ET/OT创新型融合平台奠定了坚实数据基础。
康辉医疗器械有限公司
美敦力康辉医疗器械有限公司，是全球医疗器械巨头美敦力公司控股的骨科医疗器械公司，是我国骨科行业的领先企业、国家重点高新技术企业、全国外科植入物和矫形器械标准化技术委员会委员单位。公司主导产品为骨科植入材料,广泛应用于人体创伤修复、脊柱矫形等治疗领域。主导产品骨科植入材料，用于人体创伤修复、脊柱矫形等治疗领域。
通过CAXA工艺方案的成功引入，大大提高了设计、工艺、质量相关部门数据编制的效率与准确性，同时也提高了协同与流转的效率，解决并消除了数据孤岛，使工艺知识贯通“设计-工艺-制造”，实现与SAP的集成，产品的设计制造综合效率提升了25%；工艺图表的尺寸提取和管理方式极大地响应了康辉医疗内部的质量体系，为康辉标准化与知识积累能力提供了极大的改善。
成立航空股份有限公司于2015年在天津市东丽区成立，目前已建立天津基地、西安基地、成都基地、贵阳基地、上海基地等多个研发制造基地，专注于航空发动机、燃气轮机燃烧室及燃油喷射系统的设计、研发和生产，是国家级重点专精特新小巨人企业。产品涵盖军用和民用领域的航空发动机及燃气轮机，并建立了相关国家军用标准能力。通过实施CAXA CAX/PLM/DNC整体解决方案，通过VPN专线网络实现了各基地的异地数据协同，图纸和工艺文件的共享。项目管理功能确保了项目过程的透明、可控和规范。大幅提升了企业数据应用效率，规范了业务流程，提高了工艺环节效率。工艺绘图效率的提升的同时保证了文件的准确性和标准化。通过PLM与MES系统的集成贯通，确保工艺数据到制造环节的无缝衔接。DNC设备物联使设备利用效率提升了30%以上，车间看板直接在工位上显示工艺文件，实现了车间工艺无纸化。成立航空公司的愿景是成为民族脊梁企业。选择国产工业软件厂商CAXA数码大方作为信息化合作伙伴。CAXA将与成立航空公司携手同行，共创美好未来。
