钢构槽钢草图捕捉问题

heshipei

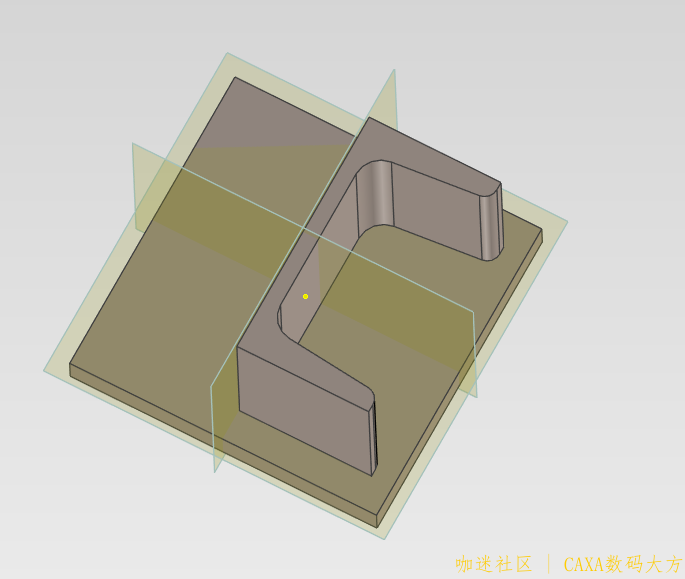

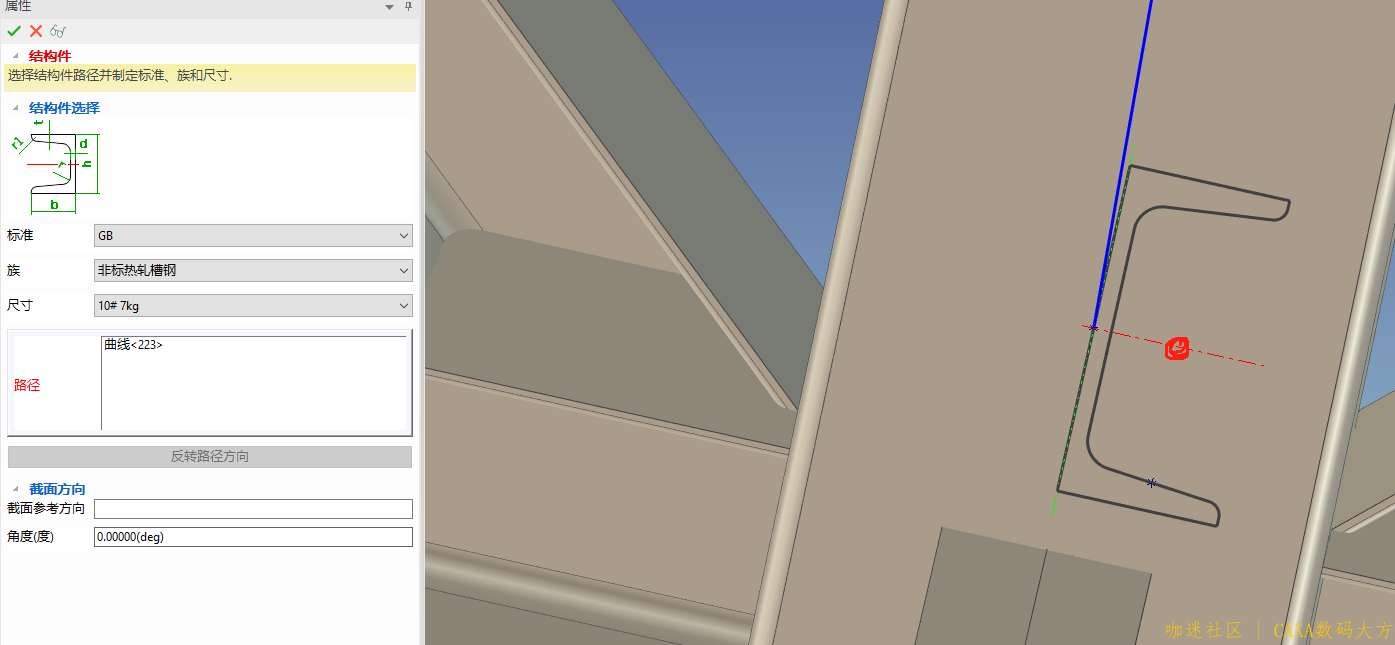

1.我需要捕捉到图中红点的地方。2.我需要非标槽钢自定义。。。。。。是没这个功能么。。还是我操作有问题。。。。。  版本CAXA 3D  2021  工程模式  钢结构

happyrat

楼主，升级到24sp1版本看看有解决没

408231928

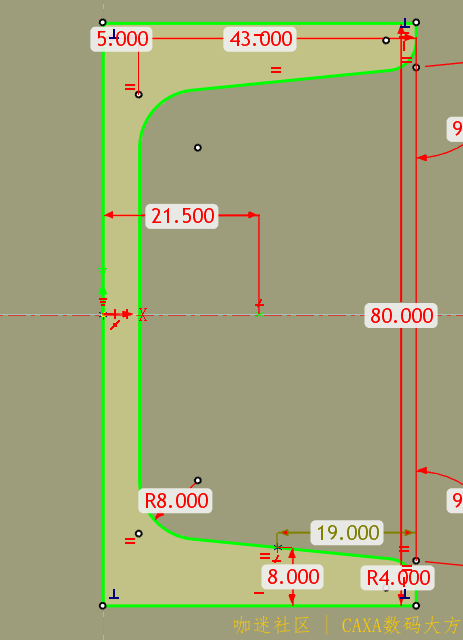

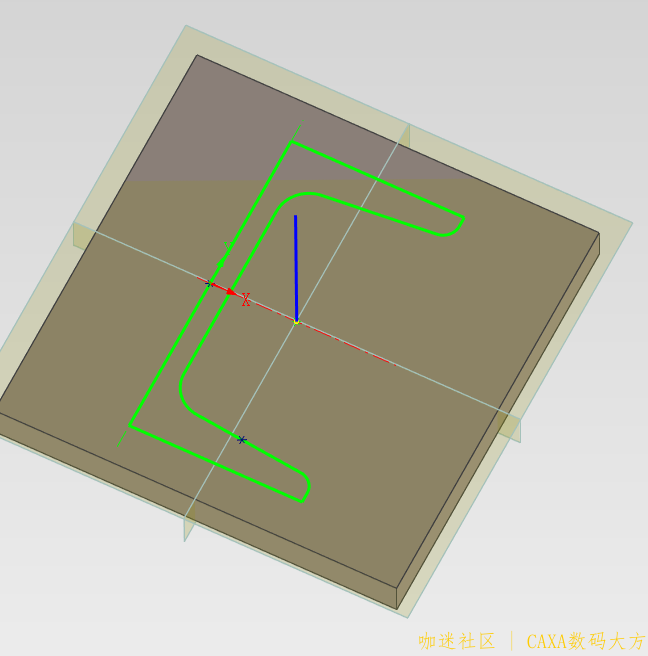

我估计你是想那个路径草图对准槽钢外形中心，类似sw是直接编辑焊接轮廓，这里我建议直接编辑这个槽钢的焊接轮廓，增加一个点，之后使用找出轮廓命令选中新建的点。
我不知道焊接轮廓路径，也不用工程零件模式，所以没去折腾客服

heshipei

408231928 发表于 2024-11-22 16:02
我估计你是想那个路径草图对准槽钢外形中心，类似sw是直接编辑焊接轮廓，这里我建议直接编辑这个槽钢的焊接 ...

你操作的那个槽钢，是从图素库工具里拖出来的吧，那个断面是可以自定义的，只是那样的话，一根槽钢被看作一个零件处理，然后再用约束关系安装到一块，一个钢构动不动几十上百根槽钢，都按照零件约束关系处理太慢了。我用的是工程模式 线框架  焊接  做的钢构

408231928

heshipei 发表于 2024-11-22 16:39
你操作的那个槽钢，是从图素库工具里拖出来的吧，那个断面是可以自定义的，只是那样的话，一根槽钢被看作 ...

很明显是草图槽钢，和你操作是一样的。我的东西都要进PLM的，caxa这样作焊接件caxa3dPLM无法识别bom表。
而且我以前用caxa创新模式制作过2个大型钢结构平台卖给外面，材料切割好后需要集装箱运输的，直接按装配模式出图，其实也没那么复杂。现在我的焊接件都是装配体，好改好画好出工程图。

heshipei

408231928 发表于 2024-11-22 19:30
很明显是草图槽钢，和你操作是一样的。我的东西都要进PLM的，caxa这样作焊接件caxa3dPLM无法识别bom表。
...

你那个版本太高了，我打不开，我的是2021。。。钢构我还是不喜欢装配体，将来修改起来太麻烦。。。

408231928

heshipei 发表于 2024-11-22 15:40
1.我需要捕捉到图中红点的地方。2.我需要非标槽钢自定义。。。。。。是没这个功能么。。还是我操作有问题。 ...

如果全程用caxa出3d2d关联的图纸，替换sw的话我建议还是用24sp1以后版本。等2025出来我再来比较一下。这边现在caxa3d和sw混着上plm。
来自: 微社区

cyzhlybwgl

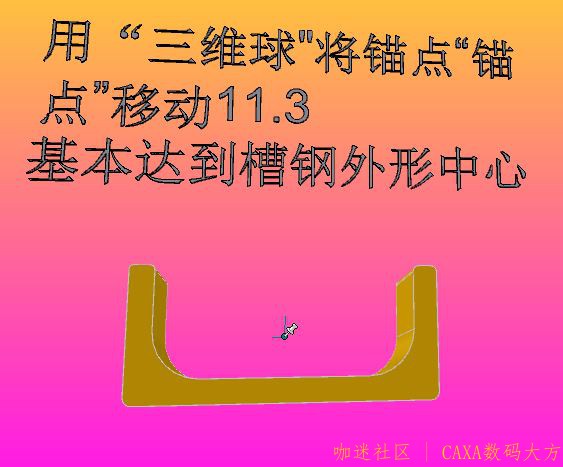

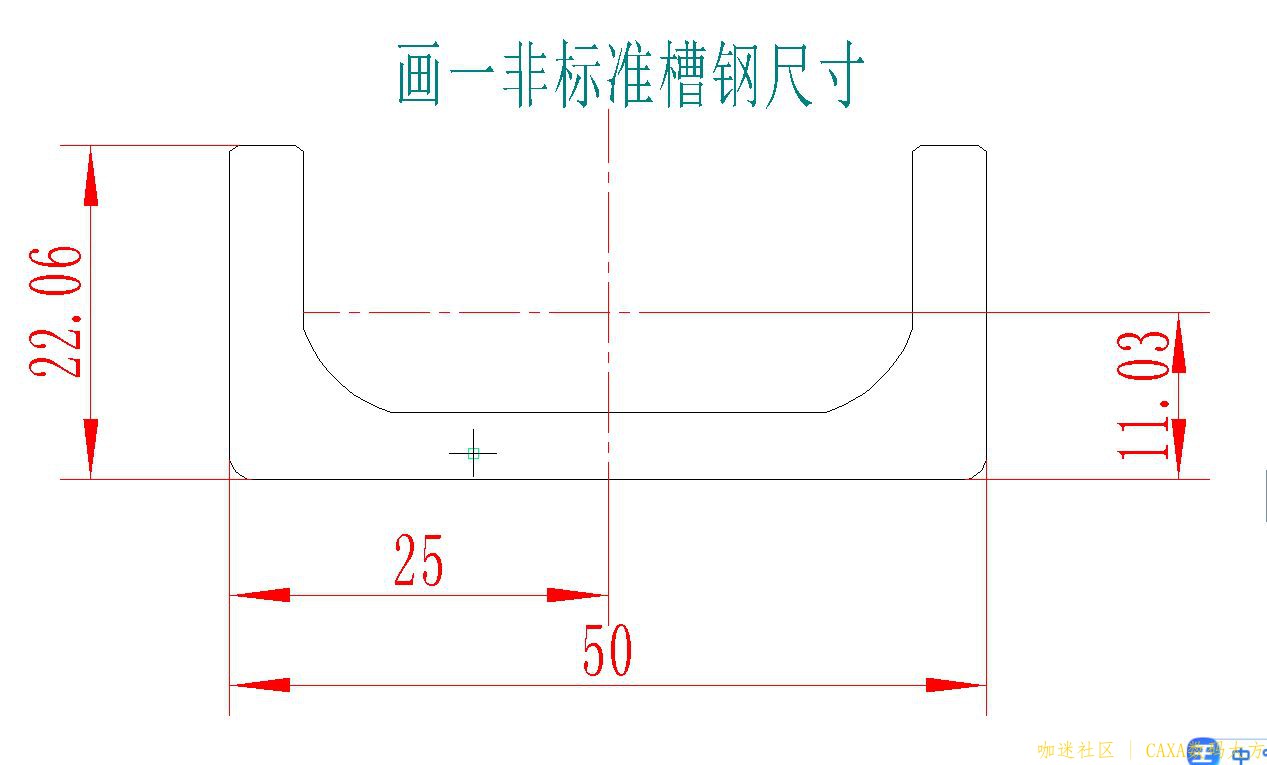

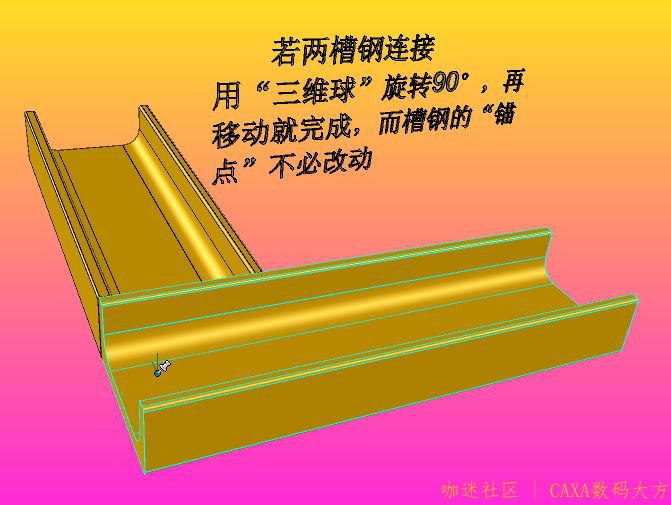

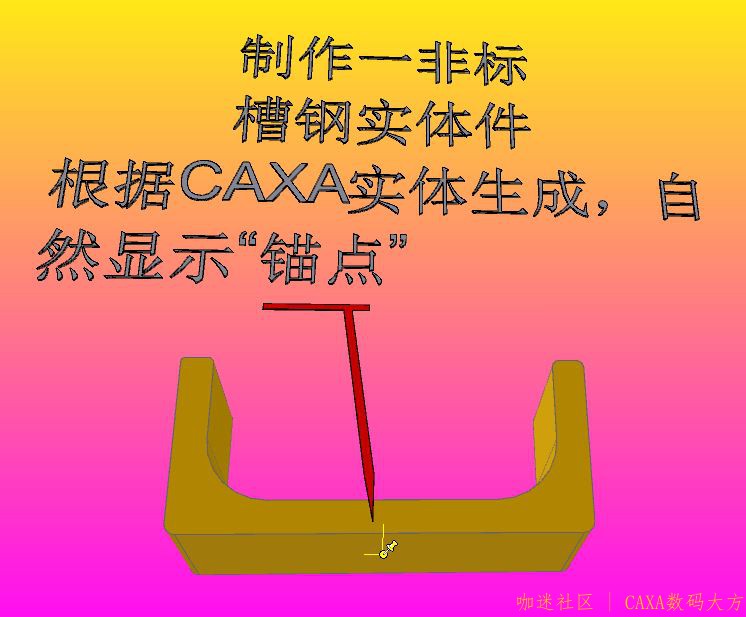

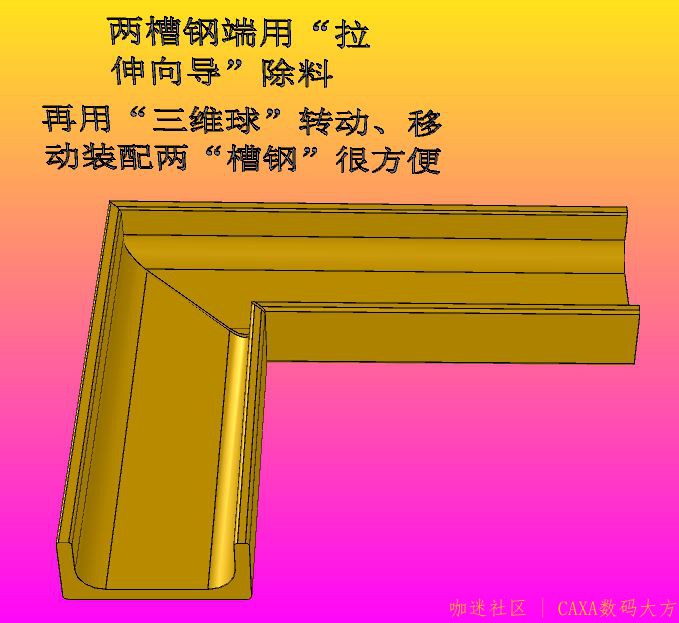

槽钢“锚点”移动及槽钢装配制作，
较方便，仅供参考！


clytze

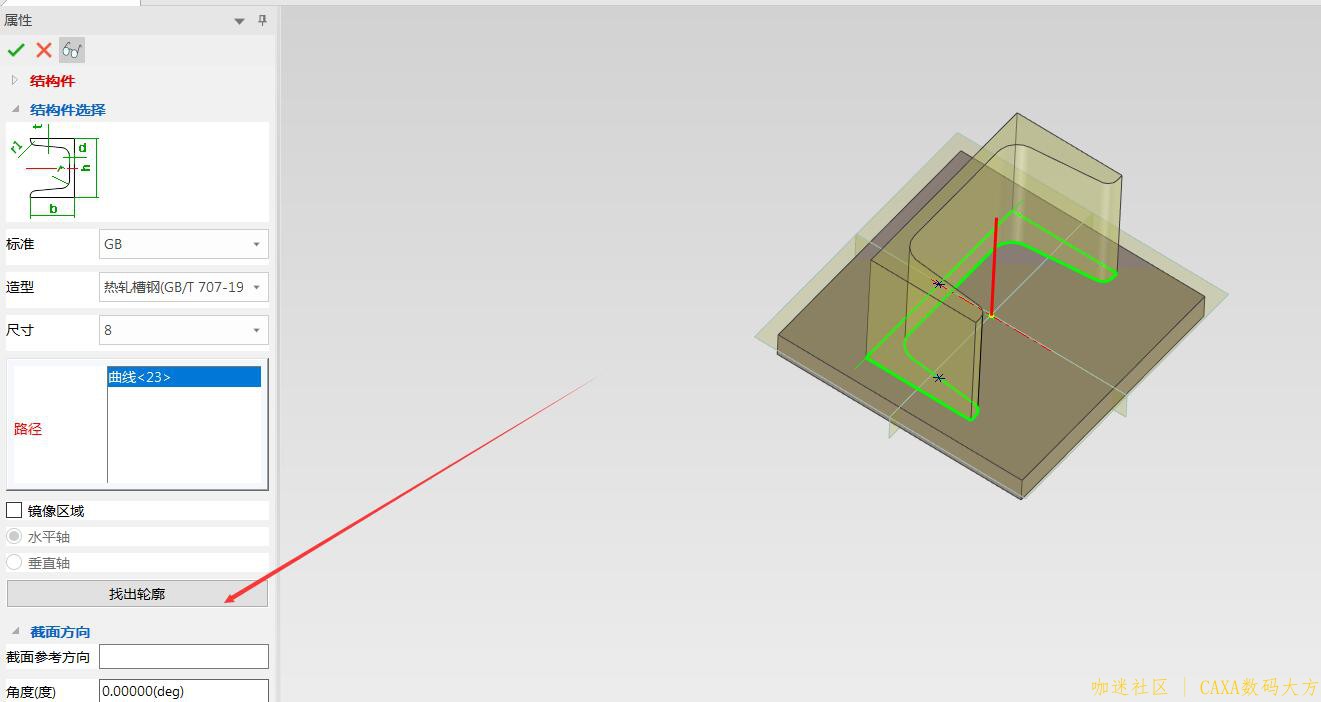

您可以升级一下版本到2024SP1,选择钢结构编辑界面中[找出轮廓]，选择想要指定的点就可以了

cyzhlybwgl

clytze 发表于 2024-11-25 09:33 您可以升级一下版本到2024SP1,选择钢结构编辑界面中[找出轮廓]，选择想要指定的点就可以了 ...

没升级版本，但对非标准槽钢或其他非标也可任意装配或确定“锚点“

对设计或制图都可完成就可以了。

仅供参考!
