练习题11

阳光红 · 发表于 2012-7-3 22:02:51

ccchhhzzz · 发表于 2012-7-3 22:19:40

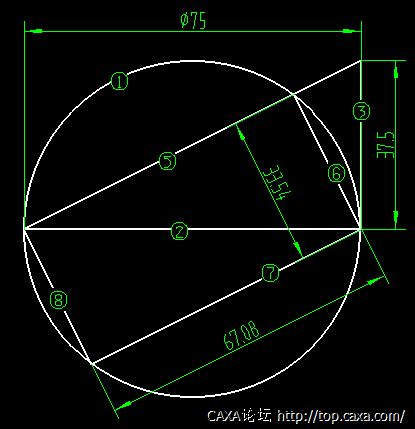

这样的图有几中办法可以做，我一般采用老方法算。个人计算；首先要计算角度，以直径为斜边的直角三角形来计算根据三角函数 tin=对边比旁边=H/2H=1/2，在反着算tin-1(1/2)=26.56505118度（注：-1上标）这样根据简单几何原理就算出自己想要角度，在以直径RO旋转C复制连续操作画出两条长方形对角线，然后将四个点连接起来就是上面实际数据图形。
还有个简单不用换算的办法，直接画
liuzhouaa11 发表于 2012/7/2 14:41:06

这种方法太糟蹋caxa了

心情 · 发表于 2012-7-4 09:50:52

缩放正解

tuodongliang · 发表于 2012-7-22 19:23:28

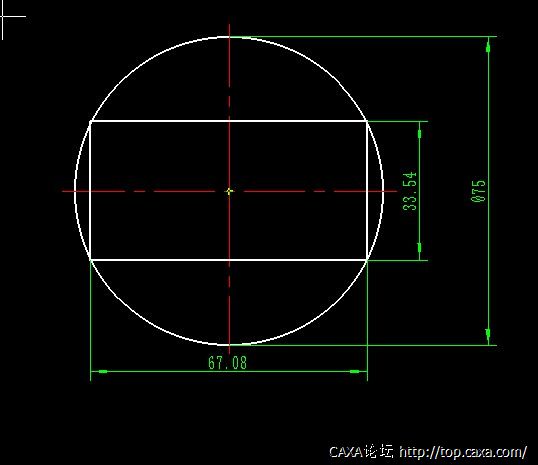

file:///C:/Users/mark/AppData/Roaming/Tencent/Users/419248756/QQ/WinTemp/RichOle/K2E22E$BFY~V$_Q~D%7D0@)KE.jpg

nbs786714 · 发表于 2012-7-30 21:33:44

提示: 作者被禁止或删除内容自动屏蔽

fanfu · 发表于 2012-7-30 21:52:26

来个几何做法

caxadaxia · 发表于 2012-7-31 08:05:06

唉，caxa的尺寸驱动最简单嘛，虽然尺寸驱动有人说还不好，但是驱动简单的图形还是没有问题。

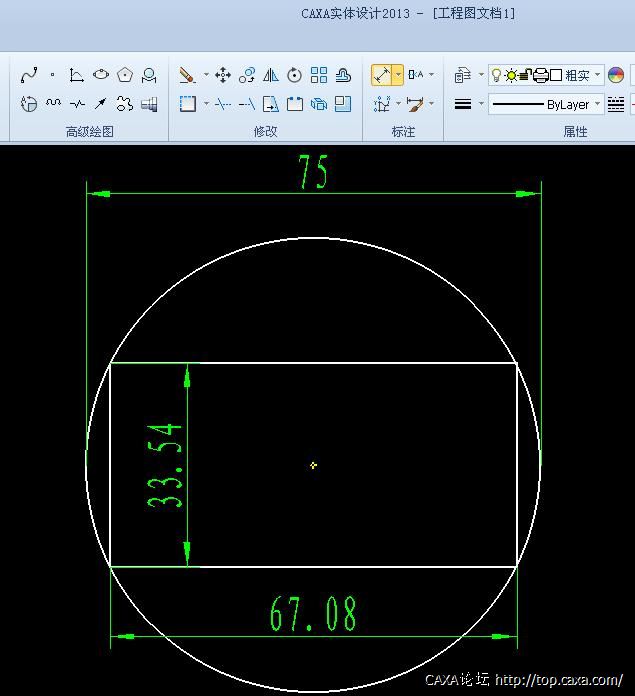

画一个长宽为2：1的矩形，再画一个圆，标注圆的直径。然后尺寸驱动到75。注意，矩形一定要正交放置。

zhangliang · 发表于 2012-8-3 20:34:56

这些图在中国机械论坛里做过，那是用CAD做的，现在使用电子图板，电子图用的不熟练，用起来特费劲。


765483249 · 发表于 2012-9-11 11:33:06

顶起来。

sunyanmin · 发表于 2012-9-11 21:16:53

支持9楼方法！可以精确画出来，其实也就是把正切值为2的角移到直径的象限点上就解决问题了
