如何在曲面上生成三维文字

zhiguoxia · 发表于 2010-10-20 10:45:00

如何在曲面上（如圆柱面上）生成三维文字？

yotron · 发表于 2010-10-20 14:41:00

请权威人士解答，关注~~

dengyouwei · 发表于 2010-10-23 12:33:00

经过反复验证，没办法做，
方法如下：在电子图标写文字，字体选择宋体，然后打散，导入实体草绘界面，然后包裹在曲面上
第二步，包裹曲线移动一点，做曲面偏移，在别的三维系统软件里可以生成三维文字了，但是实体2011曲面偏移不支持多根链拾取，生成失败

zhiguoxia · 发表于 2010-10-23 16:34:00

我自己试了个方法，在三维环境输入文字，用“工具”-“转换成实体”，用圆柱分割零件将文字分割，然后将文字移到圆柱上布尔加。

snowendless · 发表于 2010-10-25 13:21:00

您好，请问您说的“曲面偏移不支持多根链拾取”是什么意思？是“偏移曲面”特征还是“表面移动”特征？这两个特征都支持多个面的拾取啊

snowendless · 发表于 2010-10-25 13:24:00

可以在2011中尝试下列步骤，文字草图（或文字转化而来的实体）－》分割实体表面－》提取曲面－》曲面加厚－》布尔运算。

dengyouwei · 发表于 2010-10-25 15:45:00

snowendless
"可以在2011中尝试下列步骤，文字草图（或文字转化而来的实体）－》分割实体表面－》提取曲面－》曲面加厚－》布尔运算。 "
这样做出来的文字貌似文字已经变型，一定要用包络好的草图来分割实体表面，提取的曲面沿曲面法向加厚，这样才是三维文字，但是CAXA貌似将草图文字包络在曲面上后，再用包络曲面去裁剪曲面，选取曲线时，不支持多条链选取（关键是多条链）所以裁剪曲面失败，做不出3维文字

snowendless · 发表于 2010-10-25 16:25:00

您说的“包络曲面”是曲面补洞么？您的意思是裁剪不支持“多条链”，还是曲面补洞不支持“多条链”？
另外，按照我说的步骤做出来的的确会变形，因为文字需要适应圆柱面的几何，会有一定的弯曲。如果需要看起来不变形的文字，建议直接用拉伸，然后用一个圆柱面去裁剪掉

wangchaofeng · 发表于 2010-10-26 11:28:00

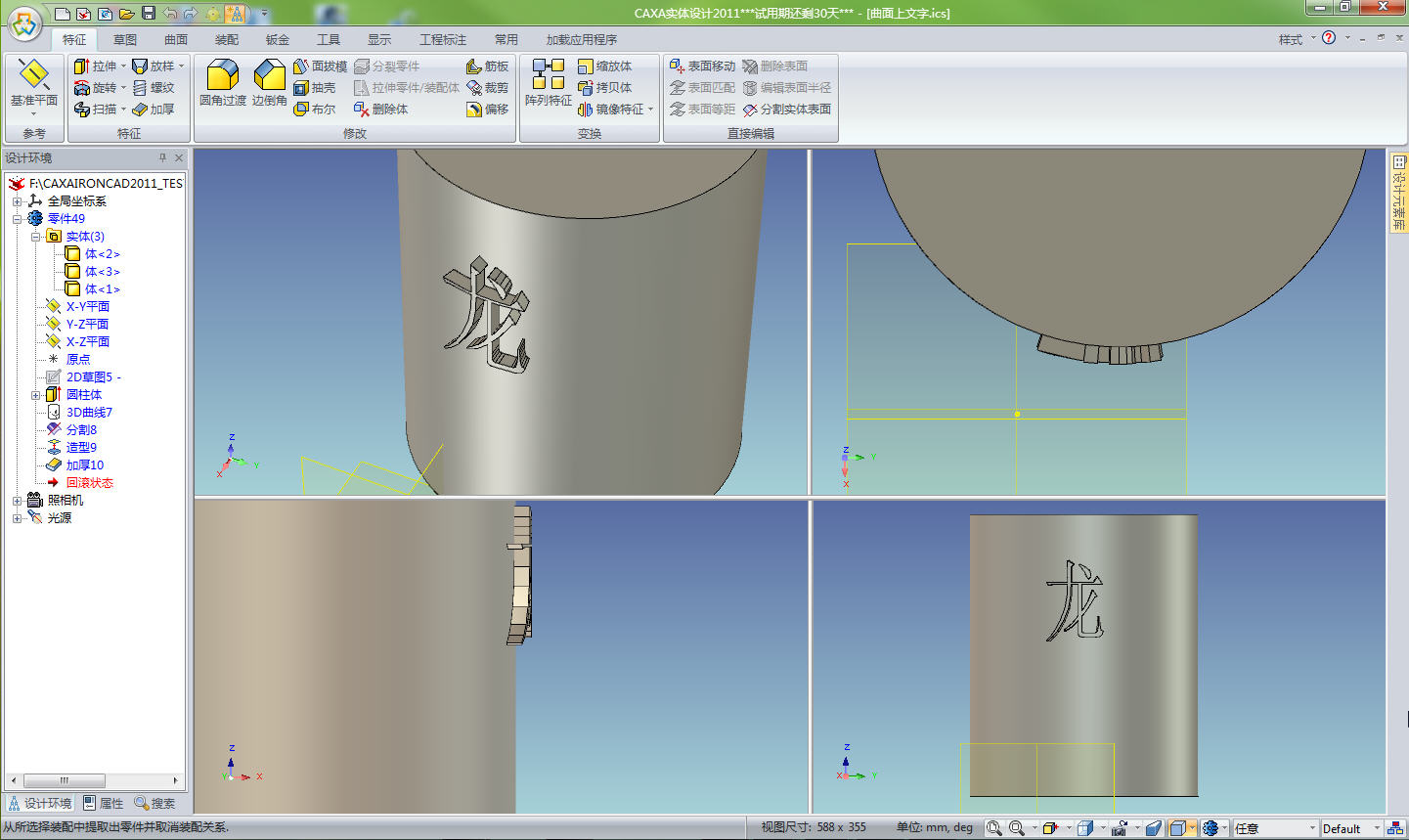

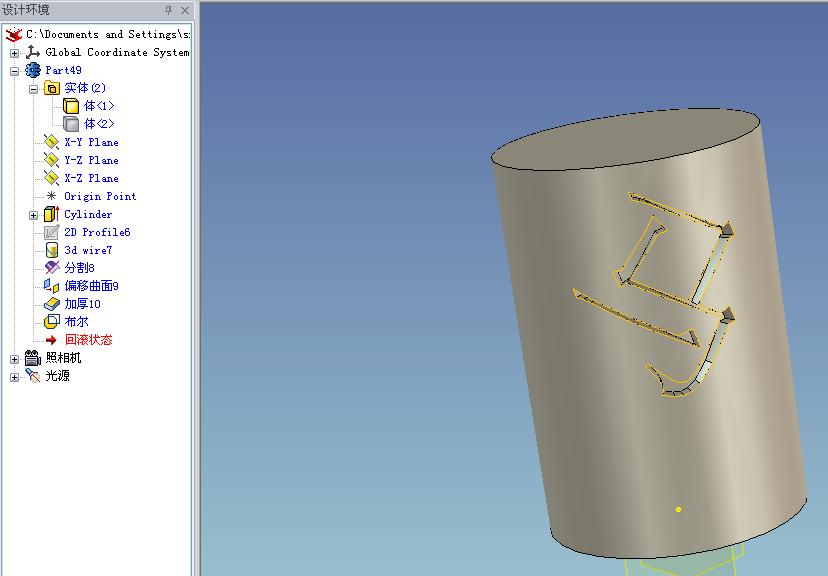

试着做了一下，比较麻烦，请参考特征树中的步骤试试，应该是可以做出来的，下个版本考虑增加个曲面文字的功能。

jpg

曲面上文字.ics (345.5 KB, 下载次数: 10195)

dengyouwei · 发表于 2010-10-27 09:16:00

复杂点没关系，能做出来就好，关键时候还得王工出手！
