CAXA 草图运用一机构运动分析

wwzw

在CAXA草图中，可以运用图解法，对机构的运动的相关位移、角度等进行简单分析。以下举例说明：

一曲柄摇杆机构，具体参数如下： a. 曲柄长20，固定铰链端坐标（0,0）；
                                                    b. 摇杆长50，固定铰链端坐标（150,30）；
                                                    c. 连杆长度160，铰链两端位于曲柄与摇杆固定铰链连线的同侧。
解析机构运动，以曲柄和连杆共线、并且重叠的位置，也就是摇杆摆动到距离曲柄固定端的最近点的结构状态，
作为曲柄和摇杆的各自的角度零位，求解： a.  摇杆摆动角度；
                                                                 b.  曲柄顺时针转到80°时，摇杆转过的角度；
                                                                 c.  曲柄反向逆时针转到80°时，摇杆转过的角度。

问题的解决方法如下图所示：

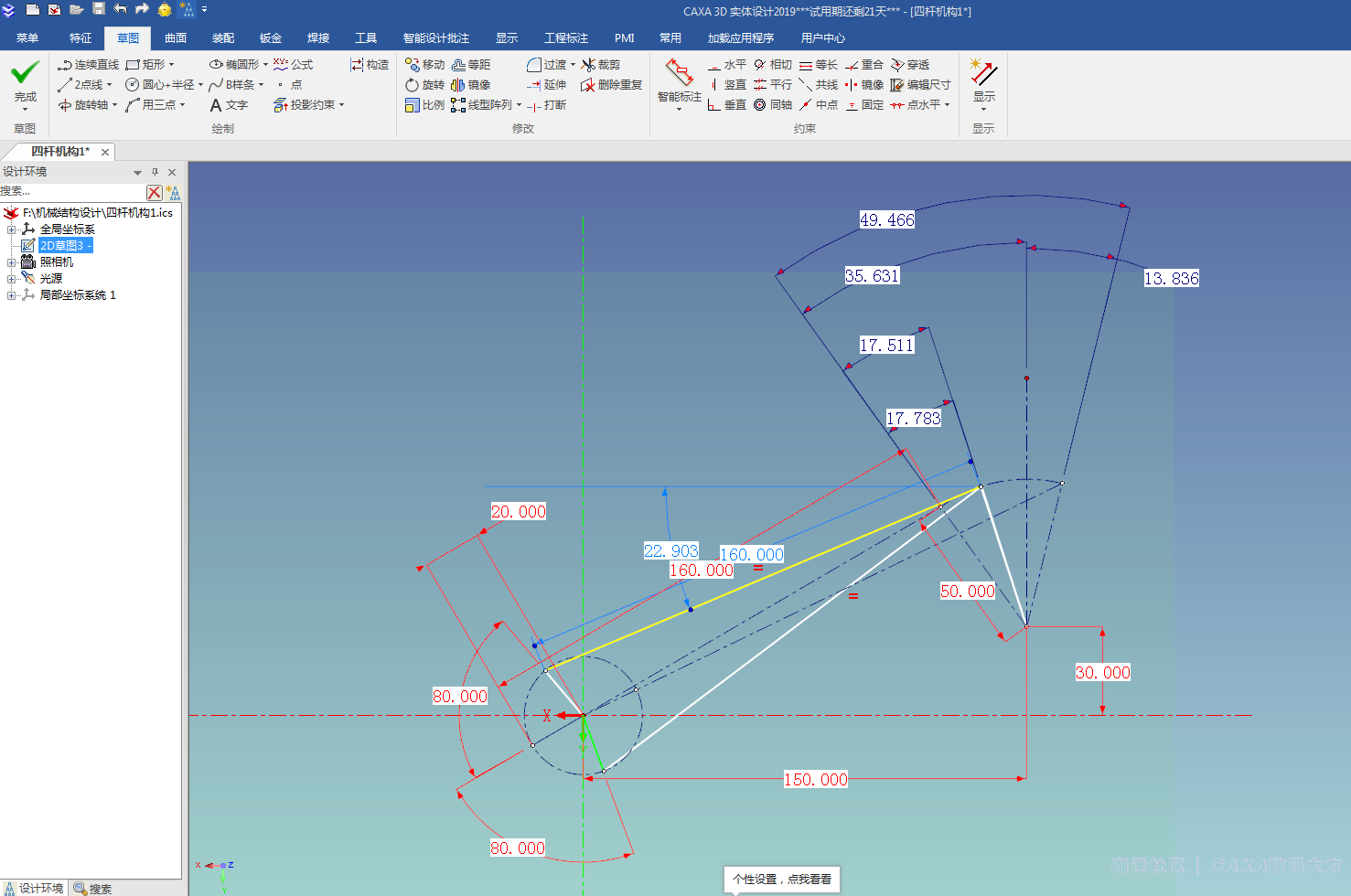

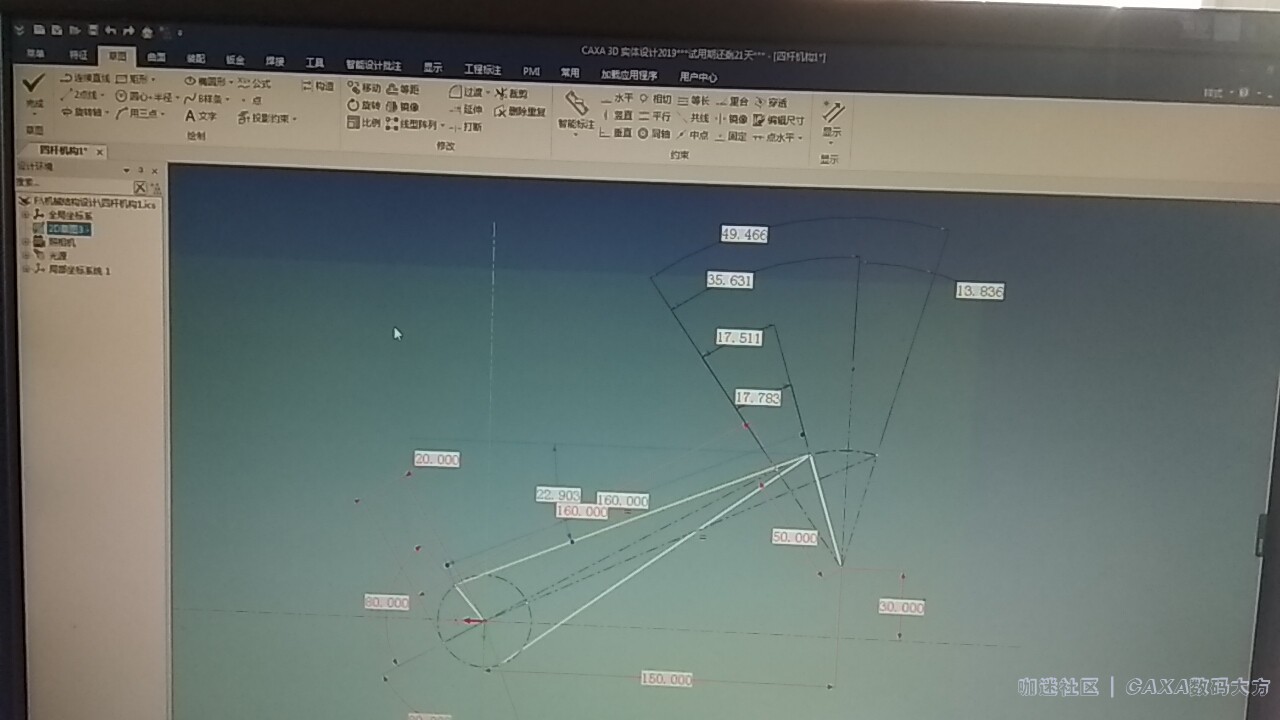

1. 作出两极限位置机构简图，添加共线和等长约束，标注相应尺寸，如图中虚线所示；

2. 标注摇杆两极限位置之间的夹角，用非约束尺寸标注，得到摇杆摆动角度49.466°；
3. 作出正负80°的两个机构简图，标注相关等长和角度约束，直接标注摇杆角度，得到17.511°和17.783°。

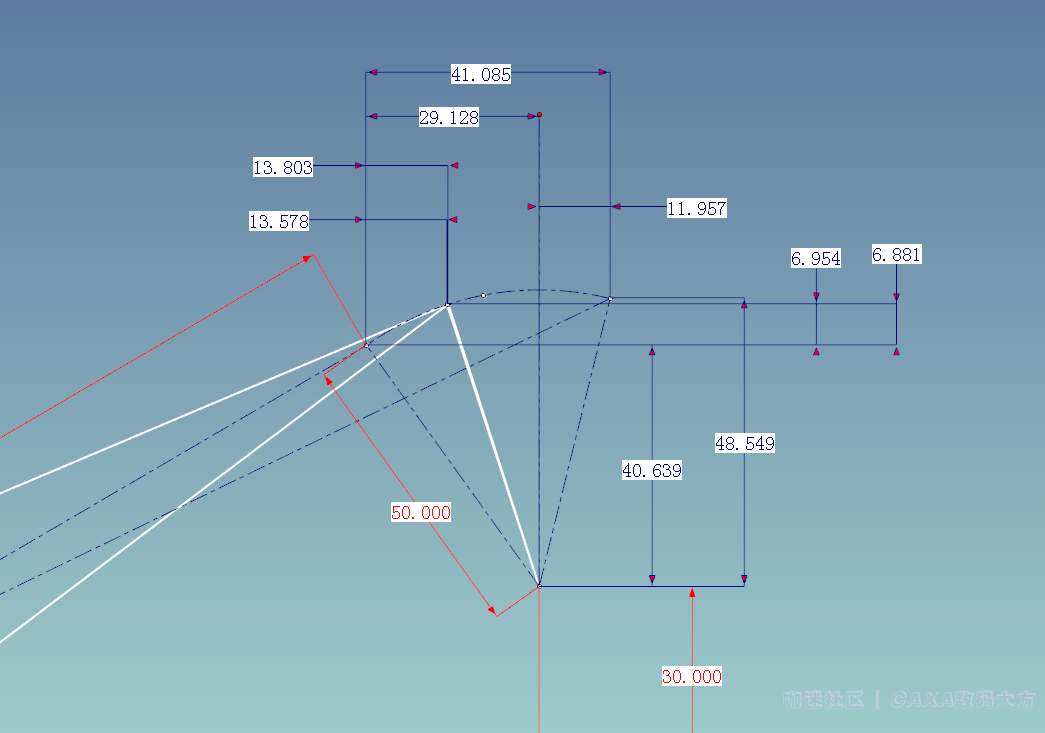

同样，可以非约束标注摇杆端点，得到摇杆端点坐标，如下图所示：


以上抛砖，以之引玉也！
