拉伸减料到曲面

fengrongtan · 发表于 2011-10-14 16:49:00

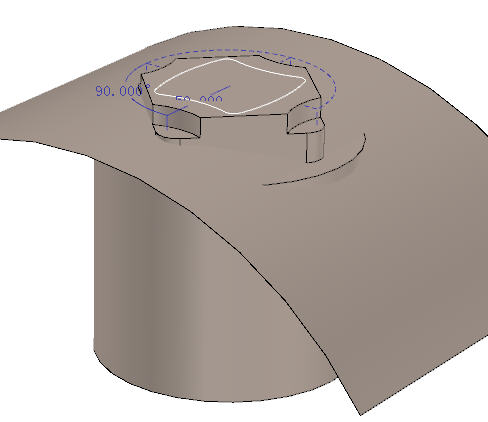

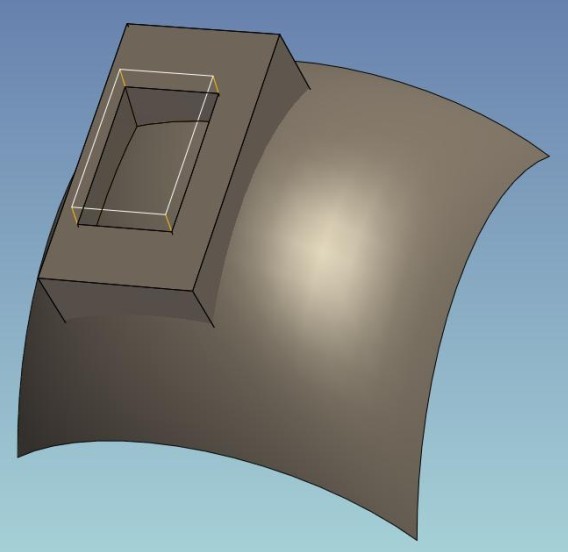

有客户给了我这样一个文件，希望能将上方的草图减料到曲面。拉伸减料的曲面必须和被减料实体是一个零件。

jpg

第一次采用的是曲面加厚，然后布尔运算，然后减料。

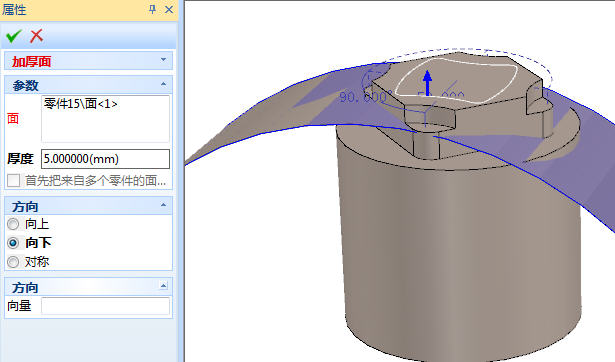

1. 曲面加厚

jpg

2.删除原曲面。

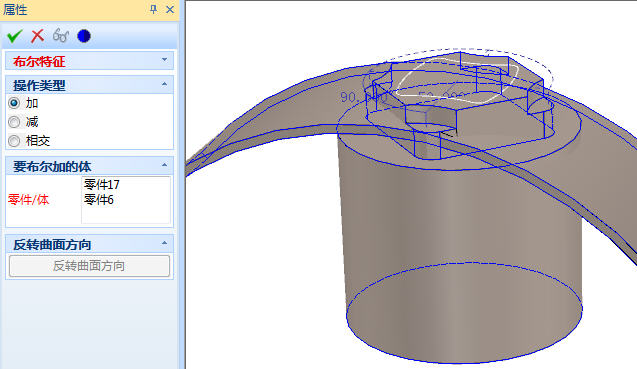

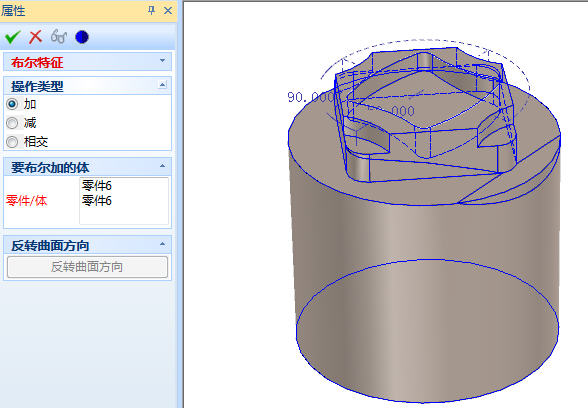

3.加厚实体与柱形实体布尔加。

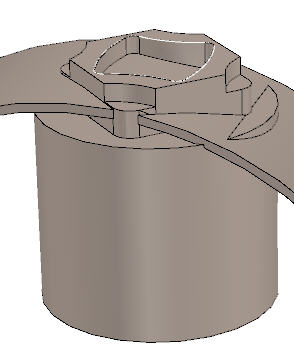

jpg

4.选择“特征”面板中的“拉伸”按钮。

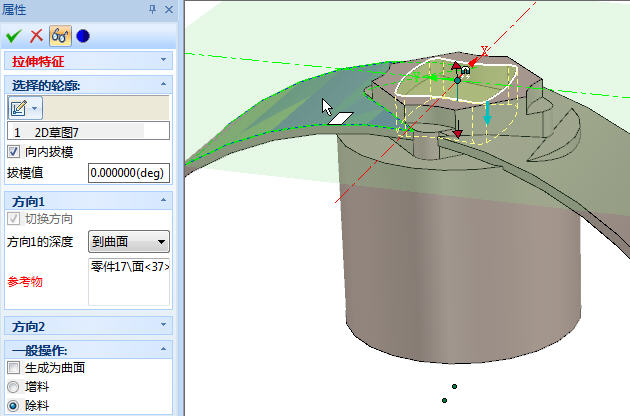

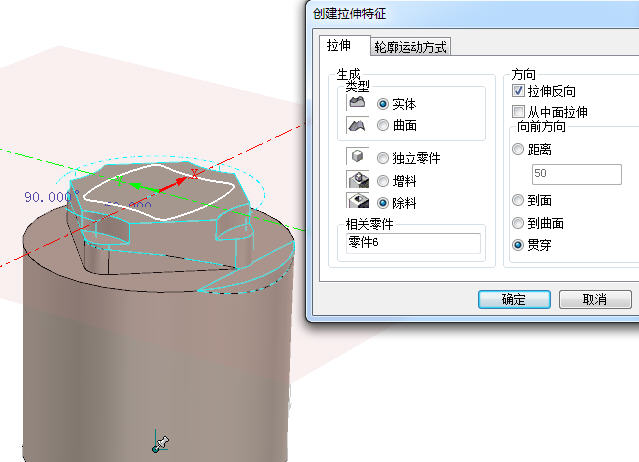

作如下选择。其中注意“方向1的深度”要打开下拉三角，选择“到曲面”，然后选择曲面。

jpg

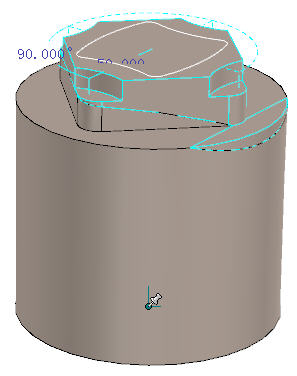

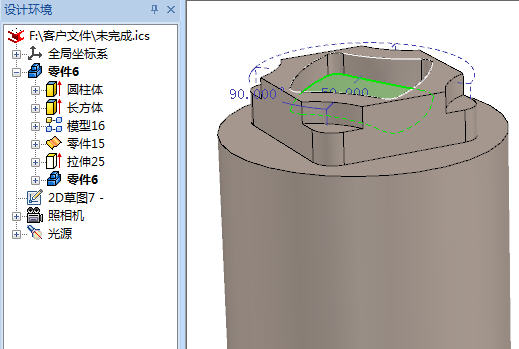

5.得到如图所示结果。但此时曲面如果仅仅是作为参考的，不容易从零件中去除。

jpg

fengrongtan · 发表于 2011-10-14 17:04:00

下面是使用零件分裂、打孔再布尔加的过程。

1.按住Shift键，选择实体零件和曲面。

jpg

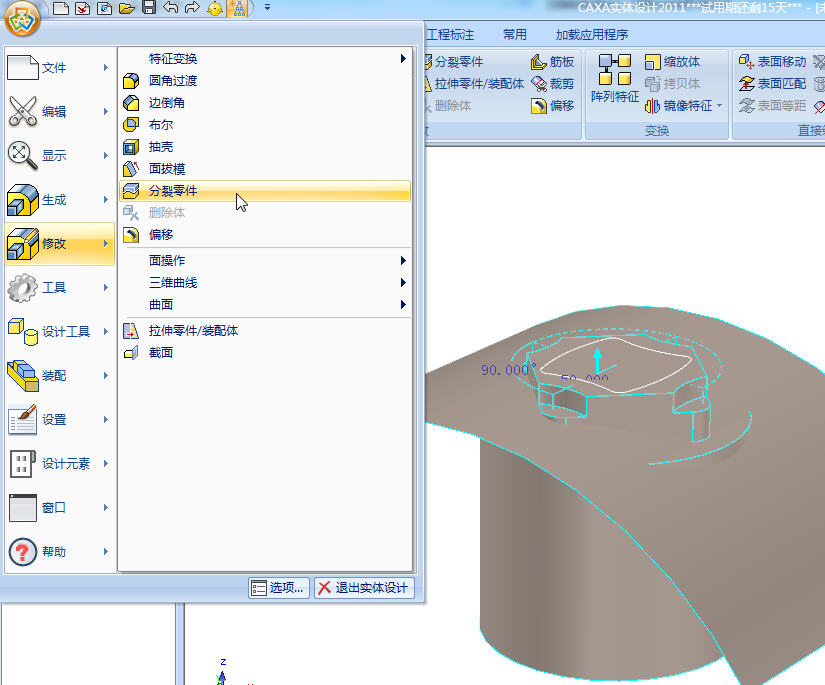

2.从菜单“修改”中选择“分裂零件”。

3.零件分裂成两部分。

jpg

4.用草图进行拉伸除料，拉伸距离选择“贯穿”。

jpg

5.然后再将两部分布尔加到一起。

jpg

jpg

happyrat · 发表于 2011-10-14 19:28:00

不错，这个招比较特别

vivi · 发表于 2011-10-14 20:28:00

也可以这样做。
将草图投影到曲面上，然后用线连接草图与投影曲线，接着做面并封闭。最后用布尔减，如下图所示。
当然如果有拉伸到曲面这个命令更好，一步到位。

erichard · 发表于 2011-10-15 09:32:00

不错
学习了
或者投影到曲面
再放样后布尔减也可以

kbenxu · 发表于 2011-10-15 19:54:00

我也学习了

3dSolid · 发表于 2011-10-17 17:22:00

如果它们是在一个零件中，使用“拉伸到曲面”，然后隐藏曲面体即可。
或者新创建一个工程模式零件，将这两个体拷贝进入，然后执行“拉伸到曲面”

zzx333 · 发表于 2011-10-17 19:26:00

其实用曲面匹配最方便。

13019216357 · 发表于 2011-10-18 13:53:00

有道理。

CAXApyh1913 · 发表于 2011-10-18 22:41:00

收藏起来以后学习
