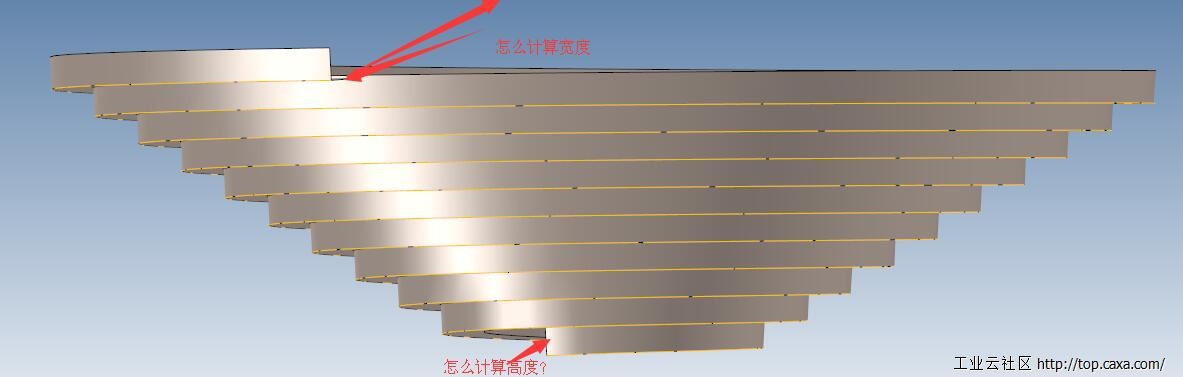

求高手，怎么计算锥形螺旋的高度及宽度？

470050698 · 发表于 2016-5-13 16:51:16

cyzhlybwgl · 发表于 2016-5-13 21:07:44

回复 1楼470050698的帖子

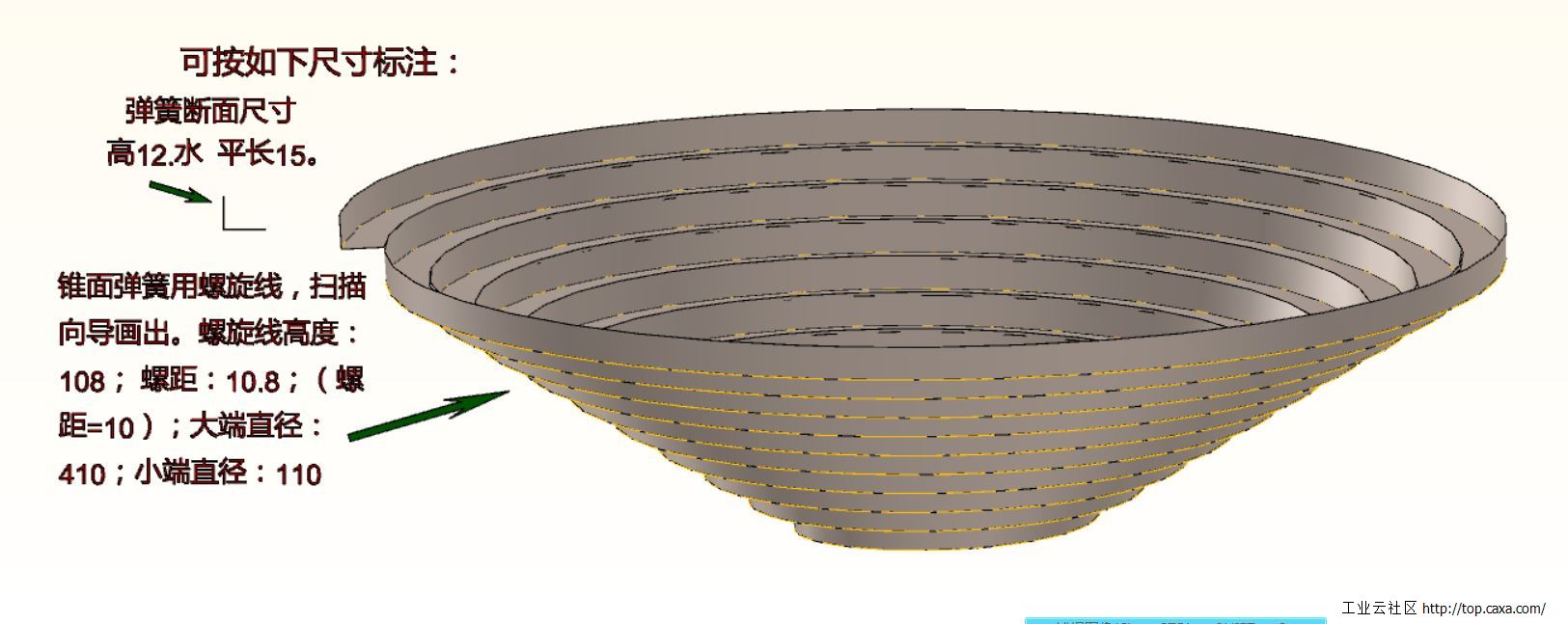

按你的图，粗略画了一下可按
如下尺寸,高度108，10圈，大端、小端直径见图，供参考!

470050698 · 发表于 2016-5-14 09:12:12

回复 2楼cyzhlybwgl的帖子

能否告知我计算公式？

cyzhlybwgl · 发表于 2016-5-14 17:18:53

回复 3楼470050698的帖子

1. 按你给的实体图，测量了螺旋线的大直径、小直径及螺旋线的高度，圈数。
再测量了螺旋体断面L形尺寸。画的实体图。
2. 画图方法：先画“三维曲线”—“螺旋线”，（有变半径功能）。
再用“扫描向导”画L形断面尺寸。线宽用0.3，即可。
3.。此图可不用计算公式完成。只要能达到设计要求就行。此类弹簧多数不需配合，尺寸不必那么严格，即可满足生产需求。
以上方法仅供参考！
