波纹管教程

[复制链接]
erichard

18

主题

105

帖子

852

积分

中级会员

Rank: 3Rank: 3

积分
852
发表于 2011-7-30 16:26:00 | 显示全部楼层 |阅读模式
按照koutianping老师的提示
制作的波纹管
因为不知道球体如何压缩程扁球体
所以多了几步

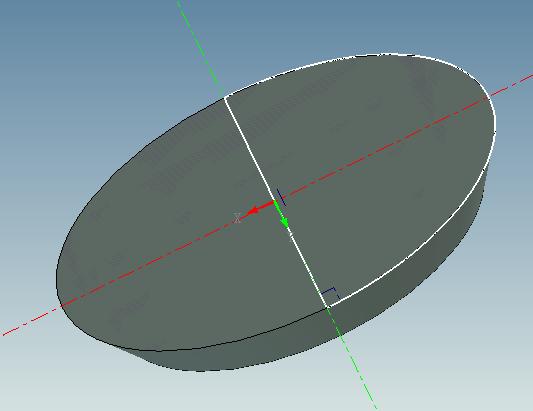

先拖一个椭圆体出来，再点草绘，点中椭圆平面的中心点，投影后草绘图示曲线

先拖一个椭圆体出来，再点草绘，点中椭圆平面的中心点，投影后草绘图示曲线

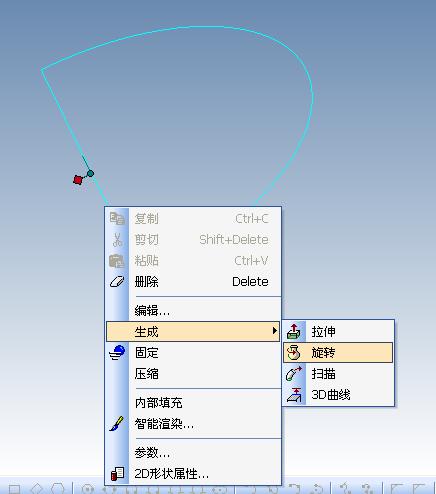

压缩椭球体，在曲线上点右键，生成旋转

压缩椭球体，在曲线上点右键，生成旋转

旋转完成后的扁球

旋转完成后的扁球

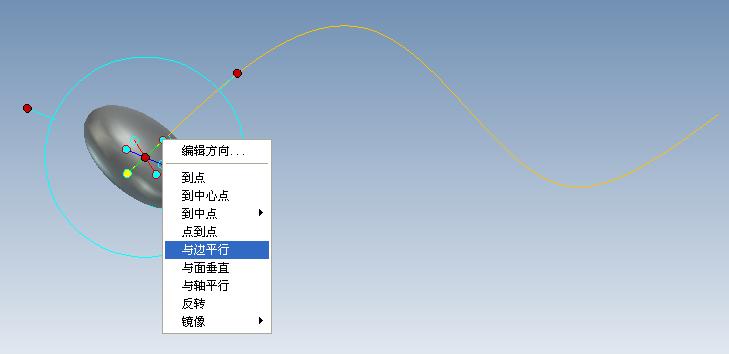

随意画一条空间曲线，用三维球把扁球移动到曲线的一端点上，让一个内控制手柄与曲线平行

随意画一条空间曲线，用三维球把扁球移动到曲线的一端点上，让一个内控制手柄与曲线平行

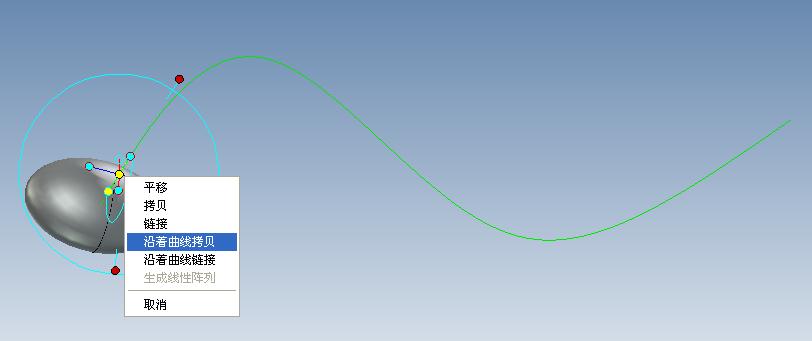

选择三维球中心圆点，按住右键往前拖，松开右键，选择 沿曲线拷贝

选择三维球中心圆点，按住右键往前拖，松开右键，选择 沿曲线拷贝

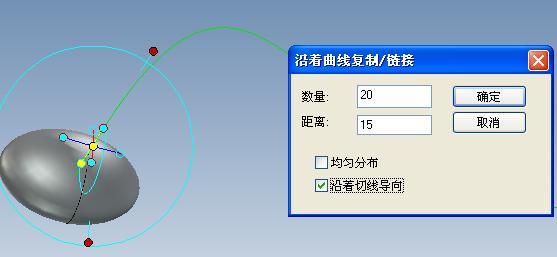

出现的对话框中勾选 沿着曲线导向，数目和距离自己随便填，不过数目越多，计算时间越长

出现的对话框中勾选 沿着曲线导向，数目和距离自己随便填，不过数目越多，计算时间越长

拷贝完成后，再拖两个圆柱体，分别放置在两端面上

拷贝完成后，再拖两个圆柱体，分别放置在两端面上

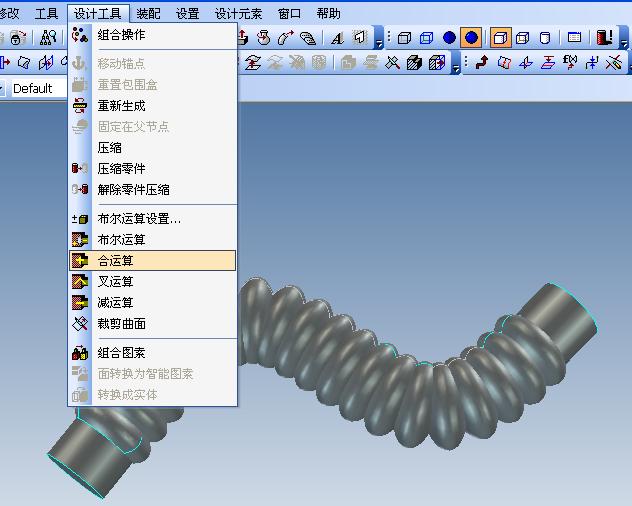

选择所有的零件，进行合运算，让所有零件成为一个整体，方便抽壳

选择所有的零件，进行合运算，让所有零件成为一个整体，方便抽壳

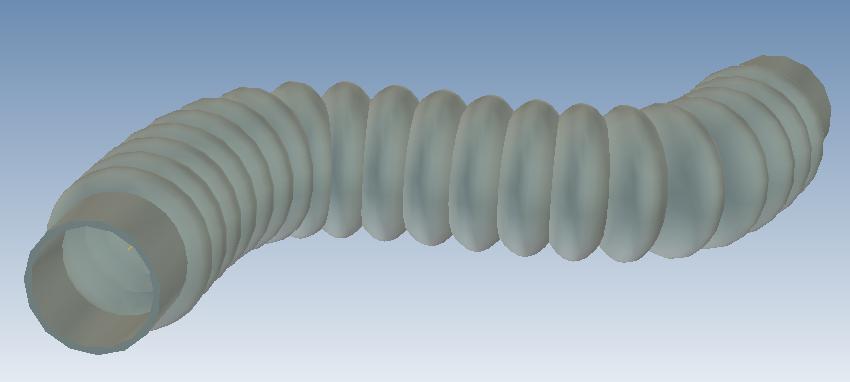

点击抽壳，同时选中两个圆柱面，点击完成

点击抽壳，同时选中两个圆柱面，点击完成

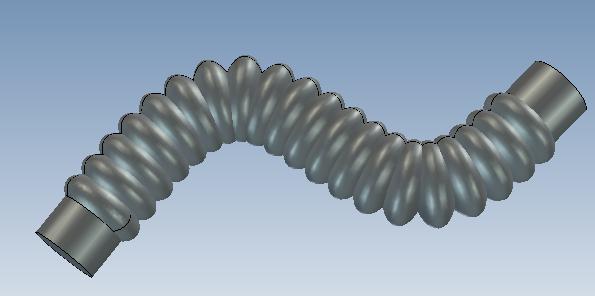

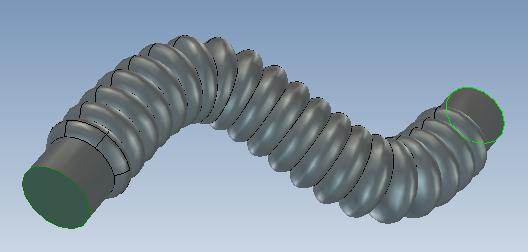

随便加个颜色渲染一下，就成图示螺纹管

随便加个颜色渲染一下，就成图示螺纹管
