楼主| 发表于 2011-5-25 21:08:00 | 显示全部楼层

提示: 作者被禁止或删除内容自动屏蔽

逍遥老徐
http://weibo.com/laoxu1112

回复支持反对

使用道具举报

208 主题	2258 帖子	0 积分

积分: 0

发消息

楼主| 发表于 2011-5-25 21:11:00 | 显示全部楼层

提示: 作者被禁止或删除内容自动屏蔽

逍遥老徐
http://weibo.com/laoxu1112

回复支持反对

使用道具举报

38 主题	230 帖子	779 积分

Rank: 3 Rank: 3

积分: 779

发消息

发表于 2011-5-26 08:11:00 | 显示全部楼层

回复 5# cyongxi 的帖子

好像GB上没有带这个#吧

回复支持反对

使用道具举报

1 主题	19 帖子	432 积分

Rank: 2

积分: 432

发消息

发表于 2011-5-26 08:12:00 | 显示全部楼层

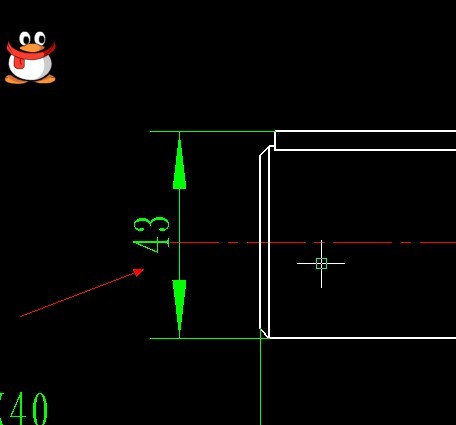

尺寸好像不应该标注到键上

jpg

jpg

jpg

jpg

回复支持反对

使用道具举报

1 主题	19 帖子	432 积分

Rank: 2

积分: 432

发消息

发表于 2011-5-26 08:21:00 | 显示全部楼层

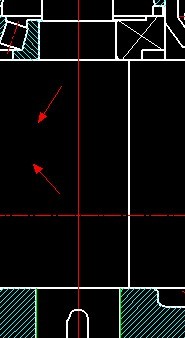

线未连通

jpg

jpg

回复支持反对

使用道具举报

131 主题	1415 帖子	3943 积分

Rank: 4

积分: 3943

发消息

发表于 2011-5-26 08:52:00 | 显示全部楼层

你们真是太厉害了，在这方面我不是行家，呵呵，看大家的啦，大家都来审图啊~

CAXA爱好者

回复支持反对

使用道具举报

111 主题	1596 帖子	5万积分

Rank: 8 Rank: 8

积分: 59497

发消息

发表于 2011-5-26 09:51:00 | 显示全部楼层

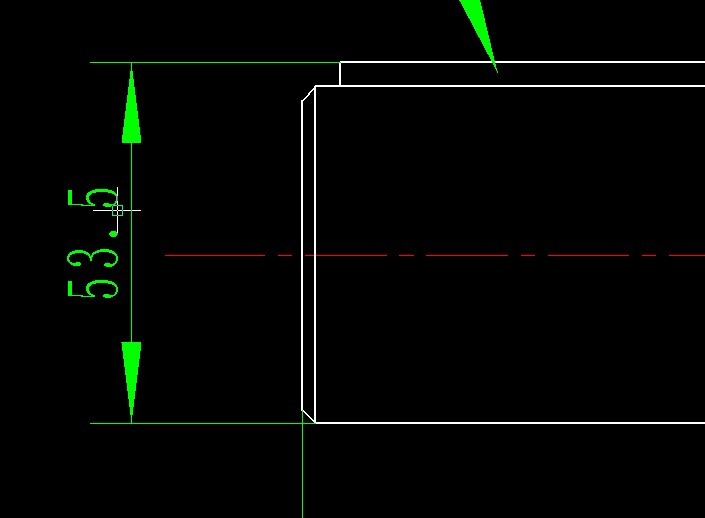

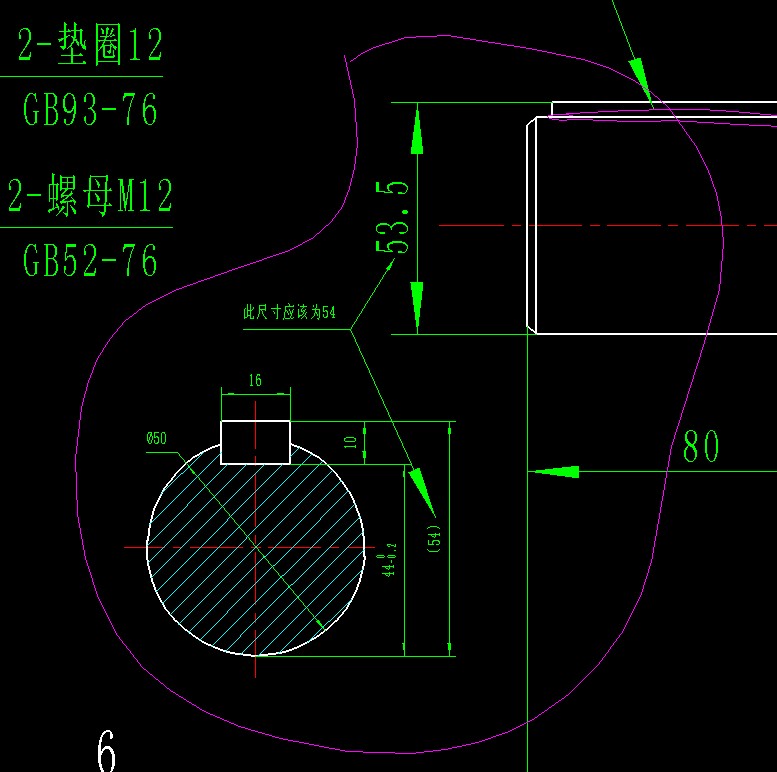

常规情况下，该尺寸应该标注轴径及公差代号。即使强要如此标注，则该尺寸值也有错误。查“GB1096”标准并计算，图示处尺寸应该是54
类似的错误有多处，暂不一一列举了。

jpg

jpg

ＯＯ═══∩═══ＯＯ
            ╭╬╮　          ◢
▁╭--▅▇□□█▇▆▅▃▃▂▂▂(╳█╮
╰══-_CAXA_∠════  ▔▔▔~~~~~~~~~~
               ╙O    ╙O

回复支持反对

使用道具举报

1 主题	19 帖子	432 积分

Rank: 2

积分: 432

发消息

发表于 2011-5-26 10:30:00 | 显示全部楼层

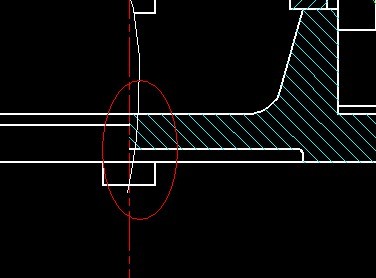

线

jpg

jpg

回复支持反对

使用道具举报

1 主题	19 帖子	432 积分

Rank: 2

积分: 432

发消息

发表于 2011-5-26 10:34:00 | 显示全部楼层

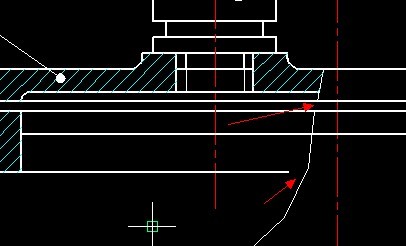

剖面线及轮廓线

jpg

jpg

回复支持反对

使用道具举报

1 主题	19 帖子	432 积分

Rank: 2

积分: 432

发消息

发表于 2011-5-26 10:36:00 | 显示全部楼层

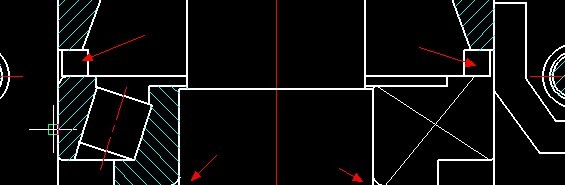

轴轮廓线

jpg

jpg

回复支持反对
