请问这个零件该怎么画？尤其是中间那个连接板该怎么画？

sengel · 发表于 2013-3-27 11:15:59

如题（不能上传图片，所以只能发成附件了）
尤其是中间那个黑色的部分，应该怎么画？

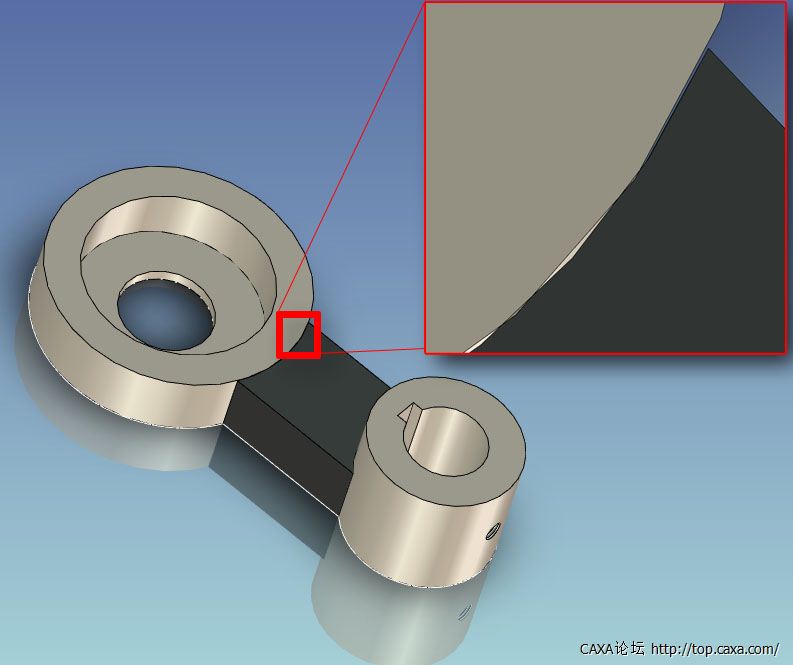

我现在的方法是用二维草图拉伸出来的，但这样会看到明显的接缝。

像这样的零件应该怎么画？

happyrat · 发表于 2013-3-27 12:46:09

你那个主要是显示精度问题，选中零件右键零件属性渲染粗糙度改为65

小博士 · 发表于 2013-3-27 14:21:22

楼上说的对，还有就是因为修改，没有重生成，出现锯齿了。你把零件选中，重生成一次，有些该类情形就好了

小博士 · 发表于 2013-3-27 14:57:52

楼主说：“我现在的方法是用二维草图拉伸出来的，但这样会看到明显的接缝。“

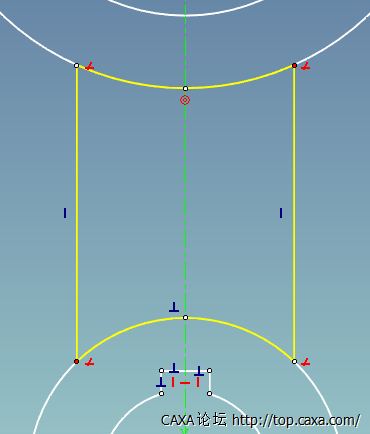

可以在其垂直方向上插入一个草图截面，然后向两段的圆柱面做拉伸到面操作即可。，按你的那种向下拉伸也可以。3D模型首先考虑的是截面，但考录是要从各种可能考虑，选择最优的草图界面位置。比如这个，按我说的拉伸到两圆柱面，截面可以很简单。按你的也可以，界面草图相对复杂点罢了。比如一个长方体，他可以由处于，x-y或 y-z或 z-x三个不同平面上的草图拉伸而成。具体你选哪个，要结合模型的实际和已给草图的尺寸来分析一下。

scjd · 发表于 2013-3-27 21:00:17

你这个太简单了，自己平时要多练。

guobin0635 · 发表于 2013-3-29 20:59:53

做完后用布尔加就没问题了

guobin0635 · 发表于 2013-3-29 21:09:53

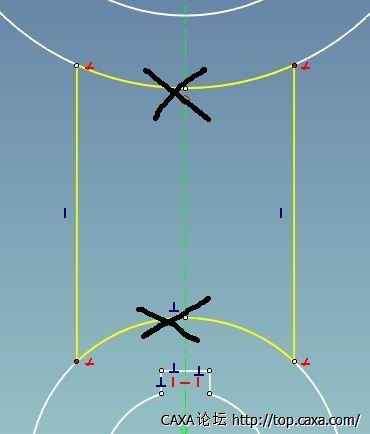

方法二：把这两个弧线剪掉再拉伸

西山居士 · 发表于 2013-3-29 21:48:27

拉伸方法是可以的，正如二楼所说，是显示问题。
