三维图中的剖视——截面

fengrongtan · 发表于 2011-5-20 15:57:00

这些日子接到好几次关于三维图中剖视的咨询，所以推测这里也可能有人需要它。在这里介绍一下。这个问题在帮助主题的7.4.6中，大家也可以到那里看的更详细。将希望剖开的外壳零件们组成一个装配，然后在该装配被选择的情况下，到菜单“修改”->“截面”（不选择实体的状态下该按钮是灰的）。

jpg

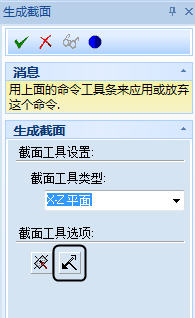

然后在“截面”对话框中选择截面的类型，然后单击“定义截面工具”按钮。

jpg

fengrongtan · 发表于 2011-5-20 16:08:00

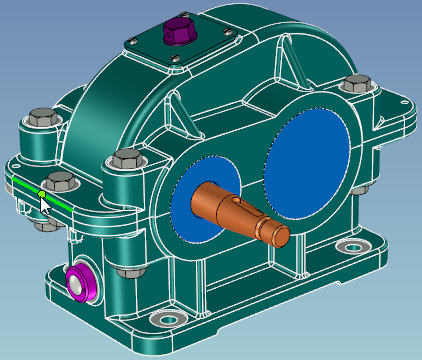

然后到三维实体上选择截面的放置位置。

jpg

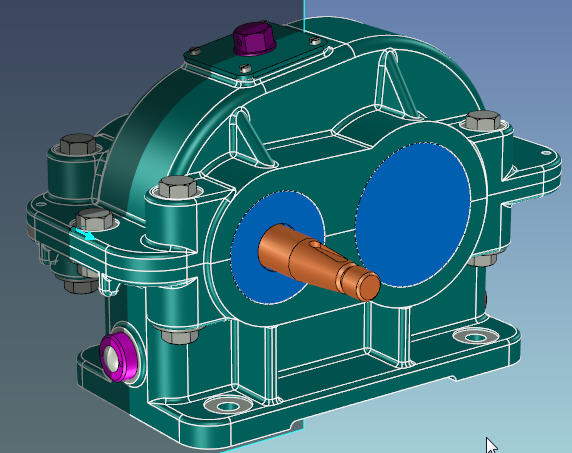

在该位置出现截面的预显。蓝色箭头指向要保留的方向。

jpg

如果方向不合适，可以在对话框里按“反向”按钮调整。

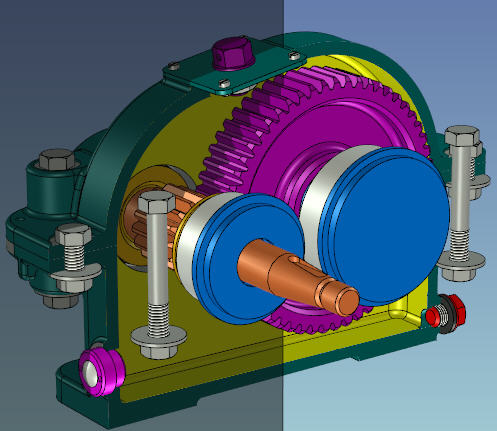

确定，就可以得到剖视图了。

jpg

jpg

fengrongtan · 发表于 2011-5-20 16:10:00

截面的位置如果不合适，可以打开三维球调整。

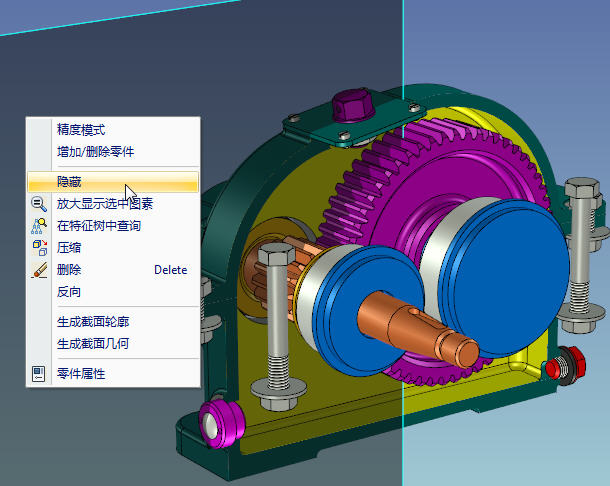

截面显示着不好看，可以在上面单击右键，从弹出菜单中选择“隐藏”。

jpg

隐藏后

jpg

fengrongtan · 发表于 2011-5-20 16:12:00

2楼最后不小心重复添加了一张图，但进编辑里边又看不到、去不了。大家知道它是多余的就行了。
---找到地方删除了~

fengrongtan · 发表于 2011-5-20 16:46:00

谢鼓励~
