液压集成块的画法

xyzhanci983 · 发表于 2012-5-22 22:49:00

因工作需要经常设计并绘制一些集成块的图纸，请高手指导一下如何绘制透明集成块？如何不影响整体图纸设计的同时又可以很清楚地看清内部通道结构？
注：网上的资料是将外表面设计成清澈玻璃，其实不适用，因为设置清澈玻璃后内部通道也看不见了。

happyrat · 发表于 2012-5-23 23:44:00

还可以把管路涂色以便区别

自学CAD · 发表于 2012-5-23 17:50:00

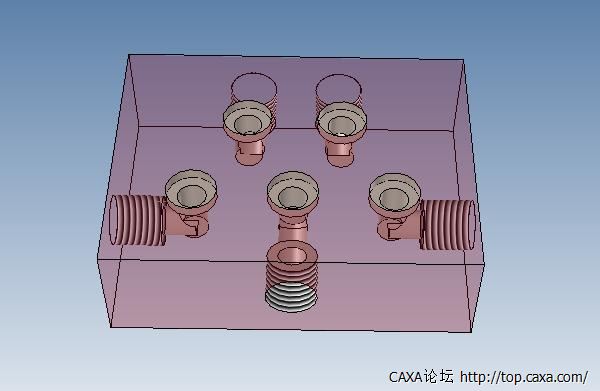

选择适当的透明度~

kstg91 · 发表于 2012-5-23 13:14:00

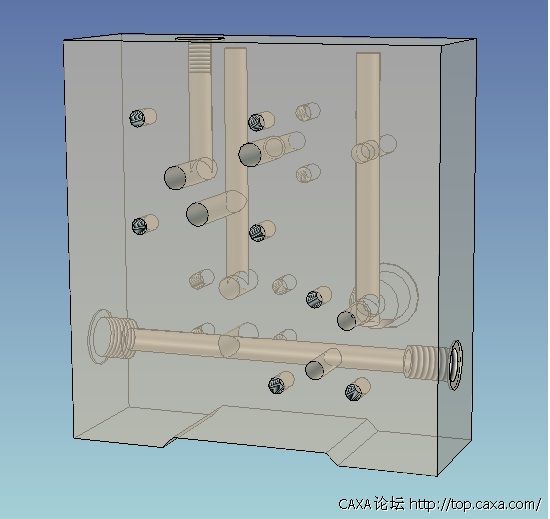

如此效果？？

13019216357 · 发表于 2014-3-29 21:02:09

调整透明度，和增加颜色等方法，都可以试试，应该有做用。

cyzhlybwgl · 发表于 2014-3-30 08:49:45

回复 1楼xyzhanci983的帖子

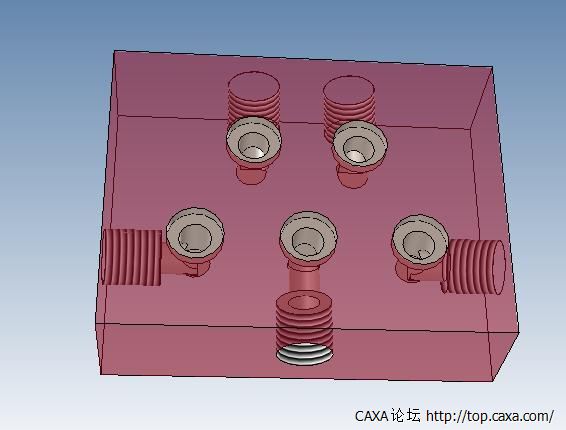

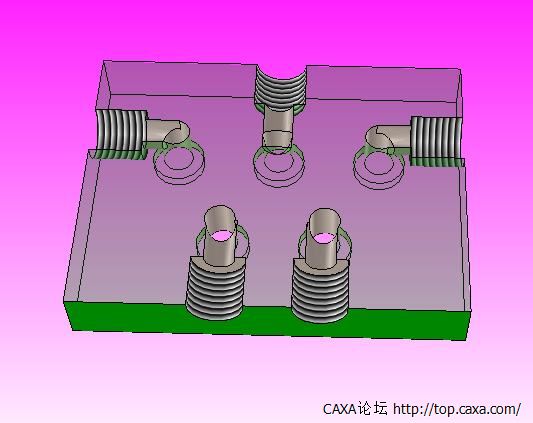

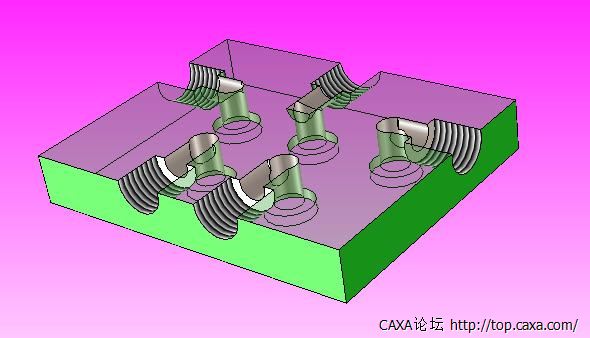

1."渲染—透明度” 2.“全剖—渲染—透明度”
3.全剖。均可看内部情况。

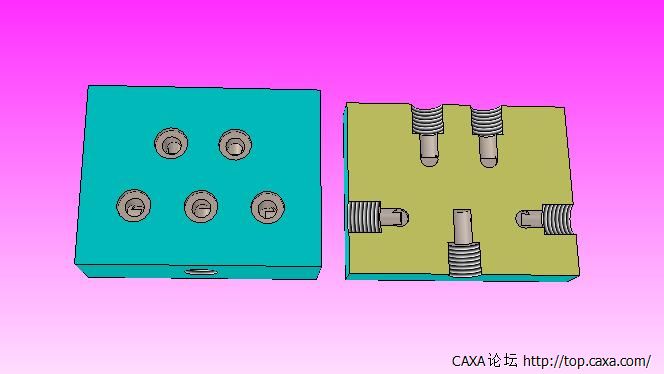

以三位五通换向阀配油板为例

caxazhixing · 发表于 2014-3-29 21:08:36

选择适当的透明度,每条通路不同颜色
