管子如何剪裁到面

liujd2011 · 发表于 2023-7-11 16:46:54

在焊件中，结构件截面是圆形管子，相交时是相贯线，这时如何剪裁到面？型钢与管子相交时如何剪裁？

周LKJ · 发表于 2023-7-12 09:05:24

你最好是有图，这样叙述完全不明白

ysudgs · 发表于 2023-7-12 09:56:35

你想要哪种的样式

liujd2011 · 发表于 2023-7-13 15:48:15

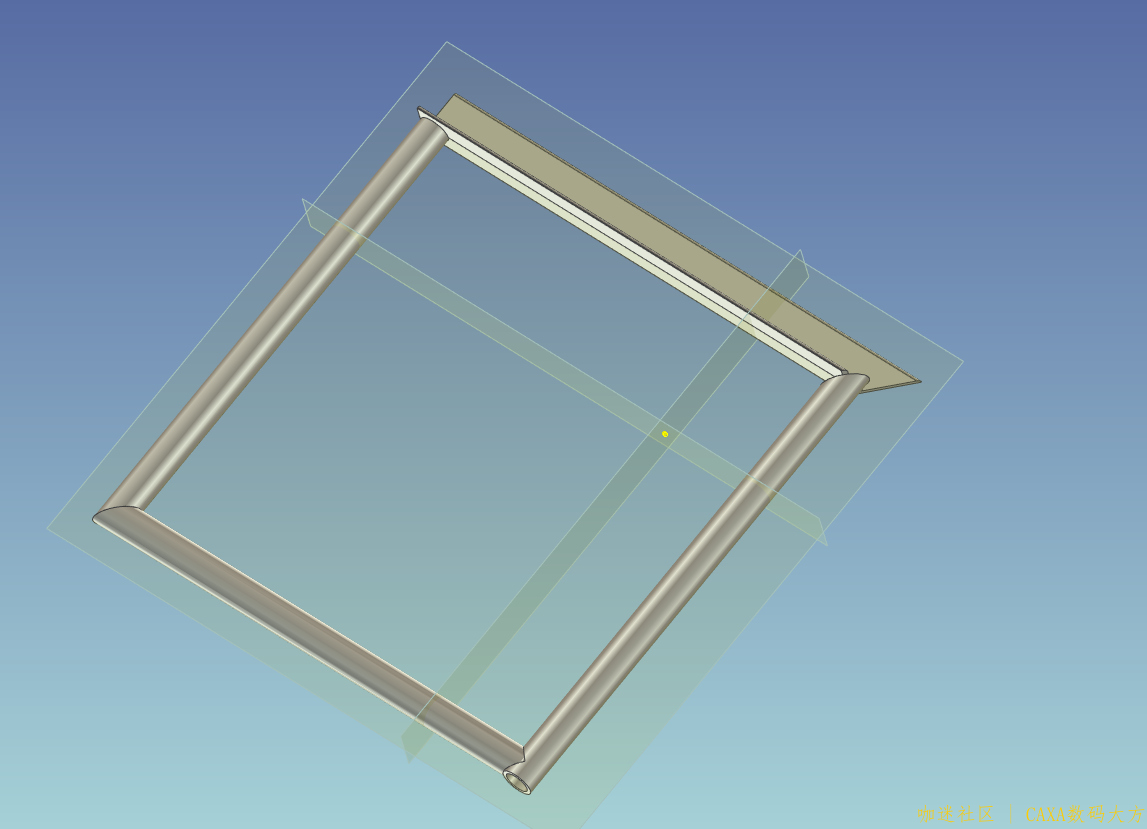

我说的是与上图中二管子垂直和管子，另外“ysudg" 你下角的管子是相贯线，是如何裁出来？

liujd2011 · 发表于 2023-7-13 16:40:41

图片中Ⅰ是三个管子相交要保留上面管子，下面两根管如何与其剪裁？图片中Ⅱ位置是管与角钢如何剪裁？

sy6831 · 发表于 2023-7-13 21:40:12

一定要裁剪的话，拖一个孔类圆柱体放在要裁剪的管子上然后用三维球调整位置和尺寸到对应位置上就能实现要求。

liujd2011 · 发表于 2023-7-14 13:06:23

sy6831 发表于 2023-7-13 21:40
一定要裁剪的话，拖一个孔类圆柱体放在要裁剪的管子上然后用三维球调整位置和尺寸到对应位置上就能实现要求 ...

这么说CAXA焊件的剪裁功能还不行呀，我曾有过一个全部焊件都是管子的结构，而且每个单件都要输出下料图，看来CAXA焊件还需改进呀！

zjdgs88 · 发表于 2023-7-14 14:06:26

liujd2011 发表于 2023-7-14 13:06
这么说CAXA焊件的剪裁功能还不行呀，我曾有过一个全部焊件都是管子的结构，而且每个单件都要输出下料图， ...

liujd2011 · 发表于 2023-7-17 10:07:40

zjdgs88 发表于 2023-7-14 14:06
管件展开，可以参考这个帖子。
http://www.caxa.com/forum/forum.php?mod=viewthread&tid=1816&highlight ...

如果能剪裁出来，那每个单件出展开图不就可以了吗，而且杆件长度也能确定了

osis · 发表于 2023-7-18 09:38:27

在原位置另外复制一个被相交的实体（圆管或型钢等），然后用“布尔减”工具就能裁剪
