CAXA三维CAD参数化和系列化5—法兰参数化

fengrongtan · 发表于 2012-4-26 17:23:00

本实例中将根据机械设计手册中的常用零件参数表，生成系列化的法兰零件。有些内容如参数表的层次、如何增加用户定义型参数等，可参考CAXA三维CAD参数化和系列化之前的章节。

jpg

jpg

fengrongtan · 发表于 2012-4-26 17:26:00

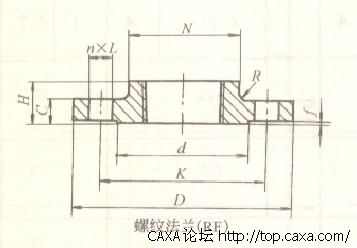

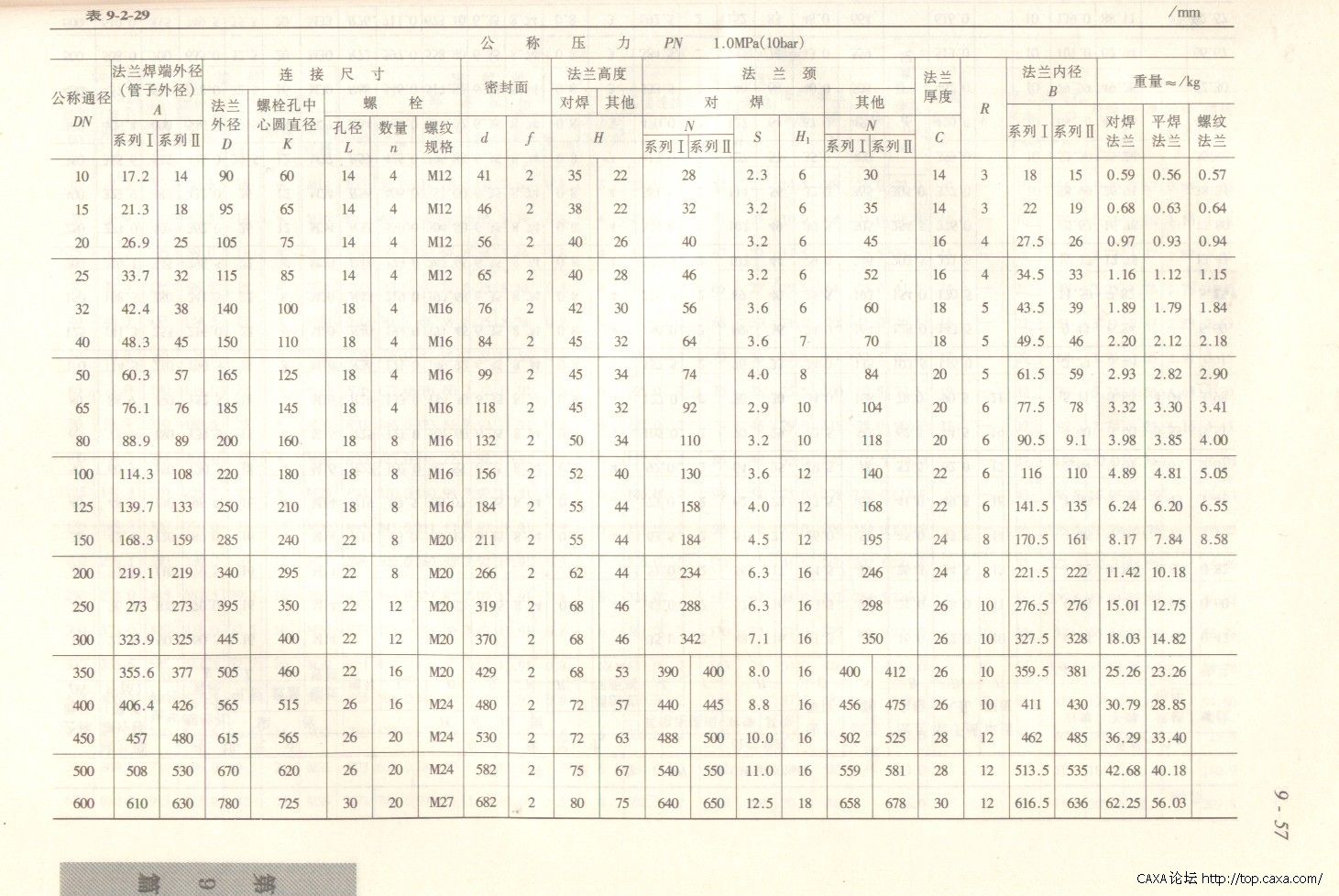

首先读图纸并关注其表格，弄清楚零件的形状及其变量。有公式关系的确定变量和因变量。
1.绘制草图

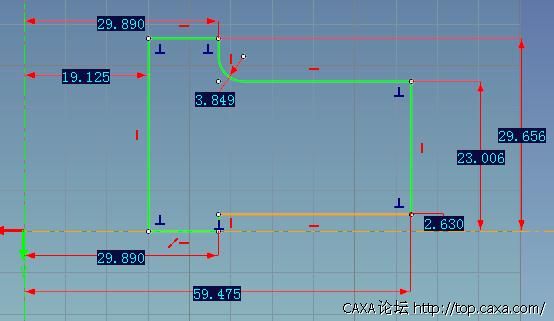

（1）按照图纸绘制草图，并按照图纸添加智能标注，智能标注可自动生成系统定义型参数。

jpg

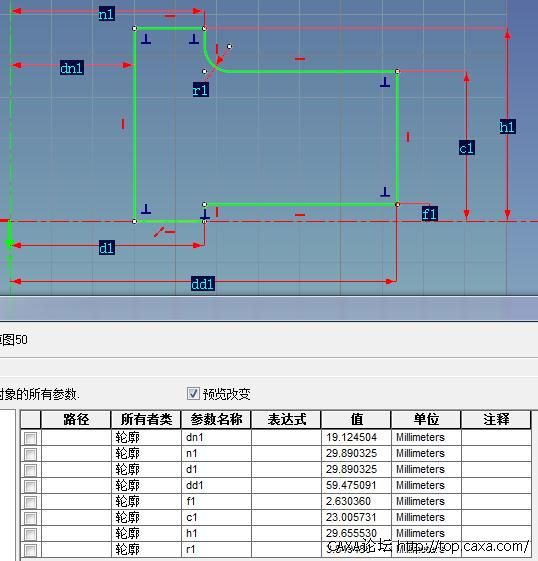

（2）草图状态下进入参数表，此时草图上的尺寸会变成变量名，方便区分。按照变量设置参数名称，方便辨认，重名时加上好理解的前缀或后缀。

jpg

（3）完成草图，利用旋转操作生成无孔的法兰盘。

fengrongtan · 发表于 2012-4-26 17:28:00

2. 添加阵列孔

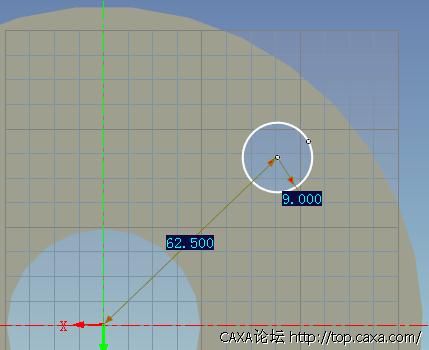

（1）在法兰底面建立草图，选择底面是因为它是法兰草图中的基准。可使用三维球调整草图中心到法兰中心。绘制草图并添加智能标注，这样参数表中会自动添加孔半径和孔中心距两个参数。

jpg

（2）利用此草图进行除料拉伸。然后在拉伸图素的参数表中添加孔高度参数HH，并在孔智能图素属性的包围盒属性页中，将该参数赋予孔高度。
（3）对此孔进行圆形阵列，圆形阵列也会自动生成3个系统定义型参数孔阵列个数、阵列角度、阵列半径。
至此，法兰造型完毕，下一步是在零件状态下增加参数，并在参数之间建立合适的表达式关系。

fengrongtan · 发表于 2012-4-26 17:32:00

3. 增加参数和表达式

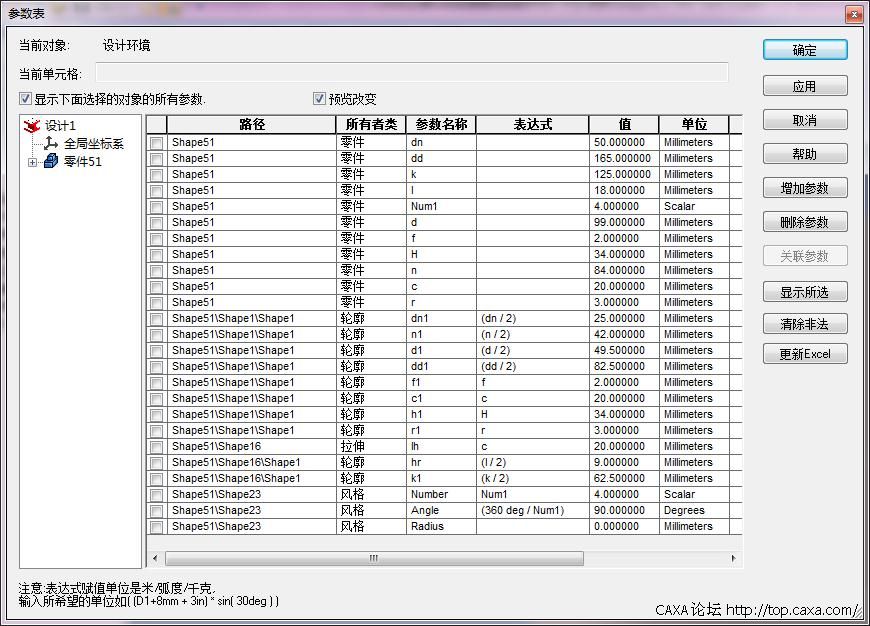

（1）选择法兰至零件状态，通过右键菜单进入零件层次的参数表。按照手册的表格增加若干参数，参数值可定义为DN10中的值。注意孔个数参数为比例因子，其它为长度参数。
（2）然后将零件状态的参数通过表达式与形状参数之间建立联系。注意阵列角度和阵列个数之间的表达式为360 deg/Num，360后有空格，deg是度，为角度单位。

jpg

4. 系列化图库

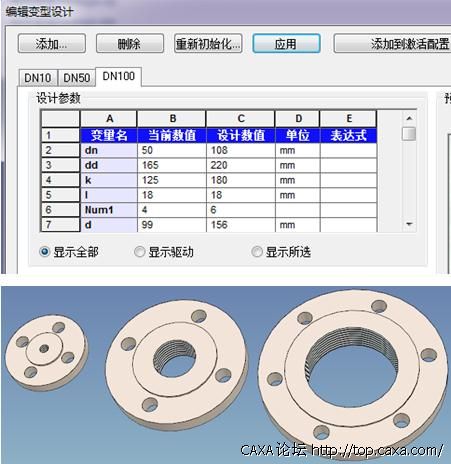

（1）选择法兰零件，单击“加载应用程序”中的“添加变型设计”，然后单击“编辑变型设计”。为零件添加DN50和DN100两个系列的值。
（2）将该零件拖放到新建的设计元素库中即生成一个系列化图库。

jpg
