求助！！！圆弧面上的筋板怎么绘制？

15061115797 · 发表于 2021-6-28 16:46:21

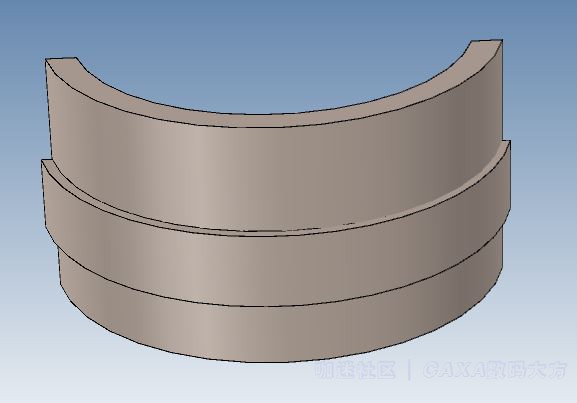

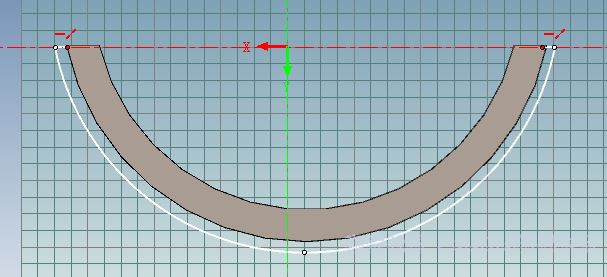

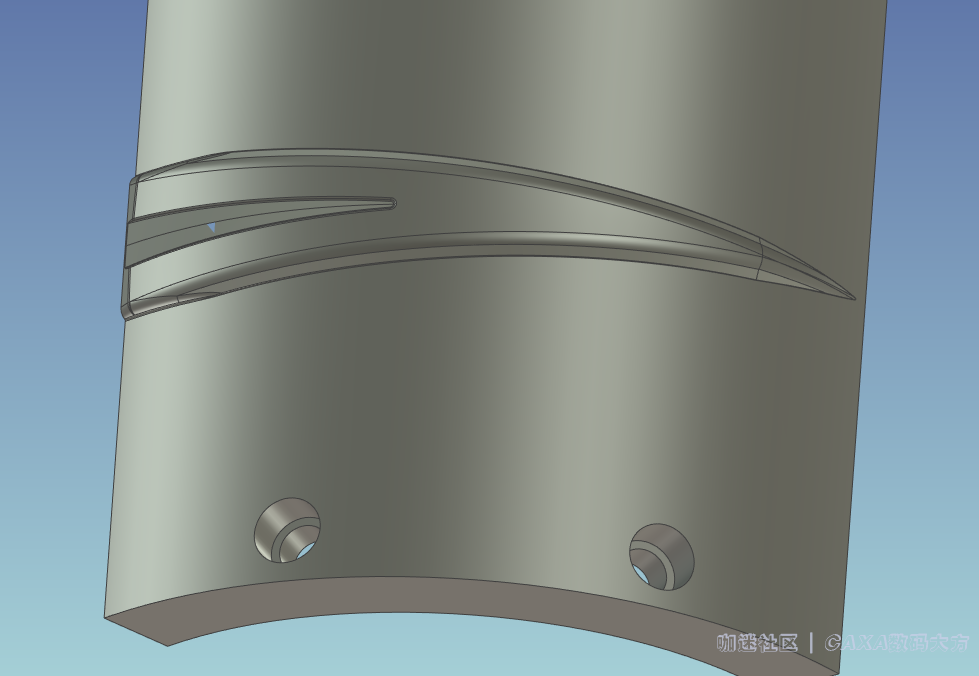

如图，圆弧面上的筋板如何去绘制？

天外来客 · 发表于 2021-6-28 20:07:35

用曲面投影线或者包裹曲线切割圆柱面，然后提取曲面特征并加厚得到基本型
或者用一定壁厚的套，除料操作得到基本型

cyzhlybwgl · 发表于 2021-6-29 09:15:04

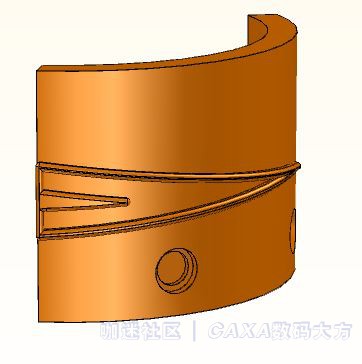

用“拉伸向导”及“剪切”“倒圆角”
等方法即可画出此图，供参考！

15061115797 · 发表于 2021-6-29 16:58:20

天外来客发表于 2021-6-28 20:07
用曲面投影线或者包裹曲线切割圆柱面，然后提取曲面特征并加厚得到基本型
或者用一定壁厚的套，除料操作得 ...

好的，感谢，我尝试一下

15061115797 · 发表于 2021-6-29 16:59:04

cyzhlybwgl 发表于 2021-6-29 09:15
用“拉伸向导”及“剪切”“倒圆角”
等方法即可画出此图，供参考！

谢谢帮助！
