轴上键槽出工程图的尺寸问题

jqrihc · 发表于 2021-4-20 08:32:06

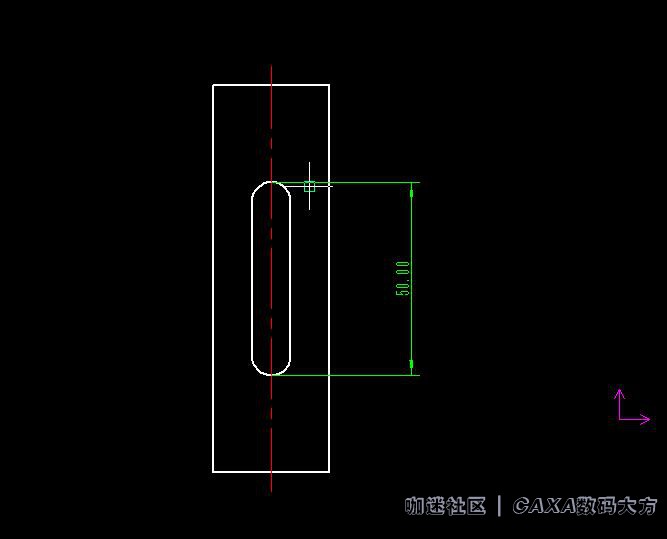

请教论坛的各位老师，为什么轴上的键槽出工程图的时候，尺寸总是不正确呢？如图，总是差一点
工程图中标注尺寸时也捕捉不了键槽两端圆弧的象限点，可是我明明已经用三维球把位置对正了的啊，但是长方体面上的键槽出工程图尺寸就不会有问题。
我把模型也传上来，希望各位帮忙看看，谢谢了。

轴上键槽.exb (91 KB, 下载次数: 1649)

轴上键槽.ics (81.5 KB, 下载次数: 1674)

福特司令官 · 发表于 2021-4-20 11:13:55

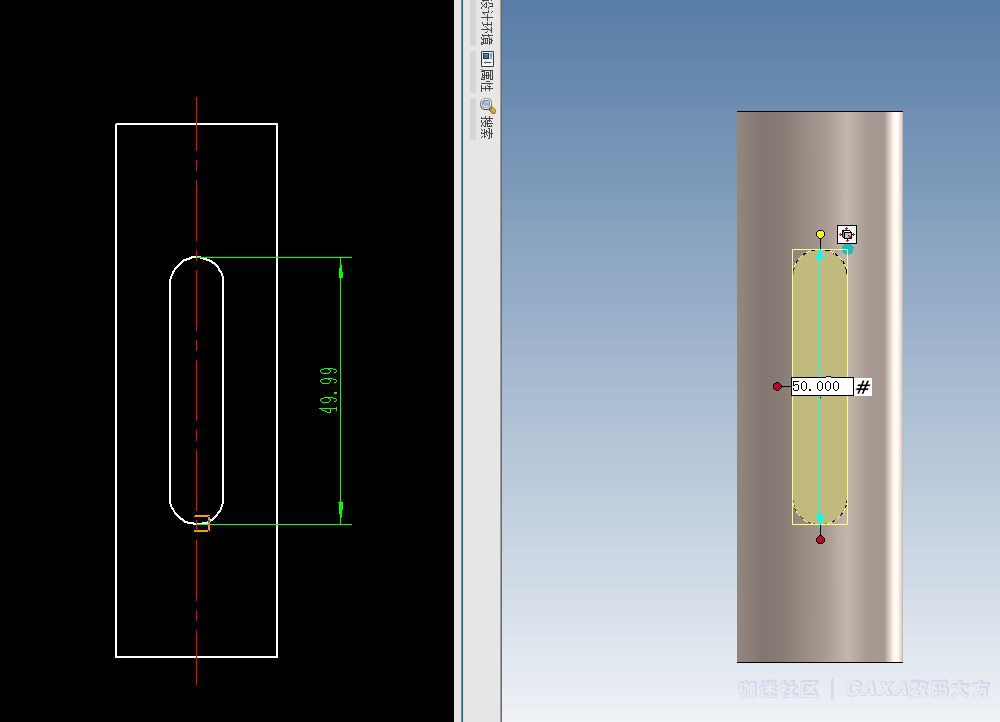

在三维，按F7，选择键槽的面，可以把键槽摆正，然后再投影，应该数据就是一致的了~目前可能有细微的偏差


jqrihc · 发表于 2021-4-20 13:14:38

福特司令官发表于 2021-4-20 11:13
在三维，按F7，选择键槽的面，可以把键槽摆正，然后再投影，应该数据就是一致的了~目前可能有细微的偏差

谢谢老师，这样确实能得到（有时候）正确的数据，但是键槽两端弧线放大了看怎么会有重复的线呢？感觉投影出来的不是半圆，虽然能标注半径，但是无法捕捉到象限点，打散后也直接变成了多点相连的线！

jqrihc · 发表于 2021-4-20 13:25:53

福特司令官发表于 2021-4-20 11:13
在三维，按F7，选择键槽的面，可以把键槽摆正，然后再投影，应该数据就是一致的了~目前可能有细微的偏差

谢谢福特司令官，试了一下，F7对正了有时行有时不行，不知道是不是我的版本问题，2018的。

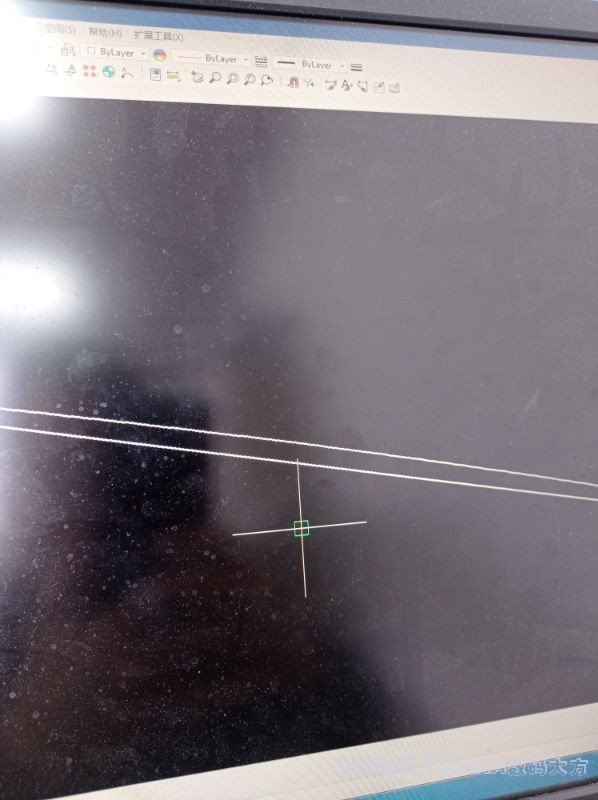

另外把二维图放大看，键槽两端弧线处有多余的线，就像是三维图素库中的键槽图素带了锥度后投出来的效果。
两端的弧线虽然可以标注半径，但是感觉不是半圆弧，因为标注的时候无法捕捉象限点，视图打散后不是变成半圆，而是变成了多点连接的线。

福特司令官 · 发表于 2021-4-20 17:15:58

因为您把键槽绘制在了圆柱的侧面，这是个曲面，导致键槽两端半圆弧都是空间的，所以投影后并不是真正意义上的圆弧，打散后就是多段线了。
如果在平面上，比如长方体的一个面，绘制键槽，这时投影打散后就是圆弧

jqrihc · 发表于 2021-4-20 18:10:36

福特司令官发表于 2021-4-20 17:15
因为您把键槽绘制在了圆柱的侧面，这是个曲面，导致键槽两端半圆弧都是空间的，所以投影后并不是真正意义上 ...

明白了，谢谢。以前一直用SW，刚开始学caxa，思路没转过来

福特司令官 · 发表于 2021-4-21 08:43:50

jqrihc 发表于 2021-4-20 18:10
明白了，谢谢。以前一直用SW，刚开始学caxa，思路没转过来

首先感谢您选择CAXA
实体设计还是比较容易学习的，之前使用SW，基本的用法还是互通的
