如何在非圆柱曲面上加上凸起或凹下的文字

江东游 · 发表于 2020-12-4 15:03:02

在CAXA实体设计中，在非圆柱曲面上加上凸起或凹下的文字，非常难。我只找到将文字打散，投影到复杂曲面的的方法，打散的文字有很多断线组成，非常费力耗时，成功率不高。不知大咖们有啥便捷的方法，赐教一二，谢谢！

scjd · 发表于 2020-12-4 19:59:39

先提取曲面再分割文字........下一步就好办了.

江东游 · 发表于 2020-12-4 21:02:20

scjd 发表于 2020-12-4 19:59
先提取曲面再分割文字........下一步就好办了.

可以写详细点吗？

clytze · 发表于 2020-12-8 09:03:25

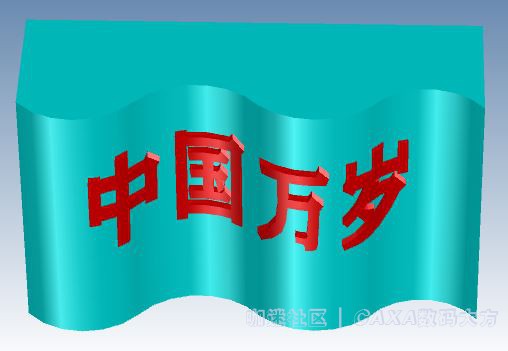

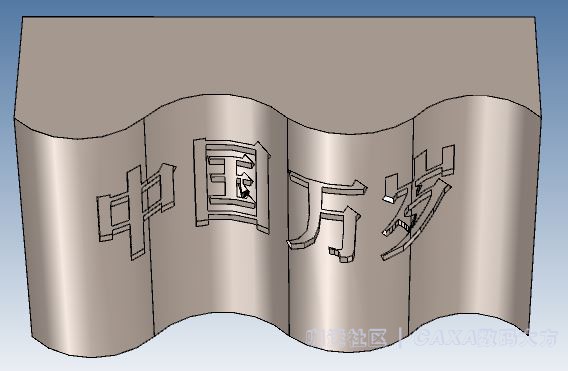

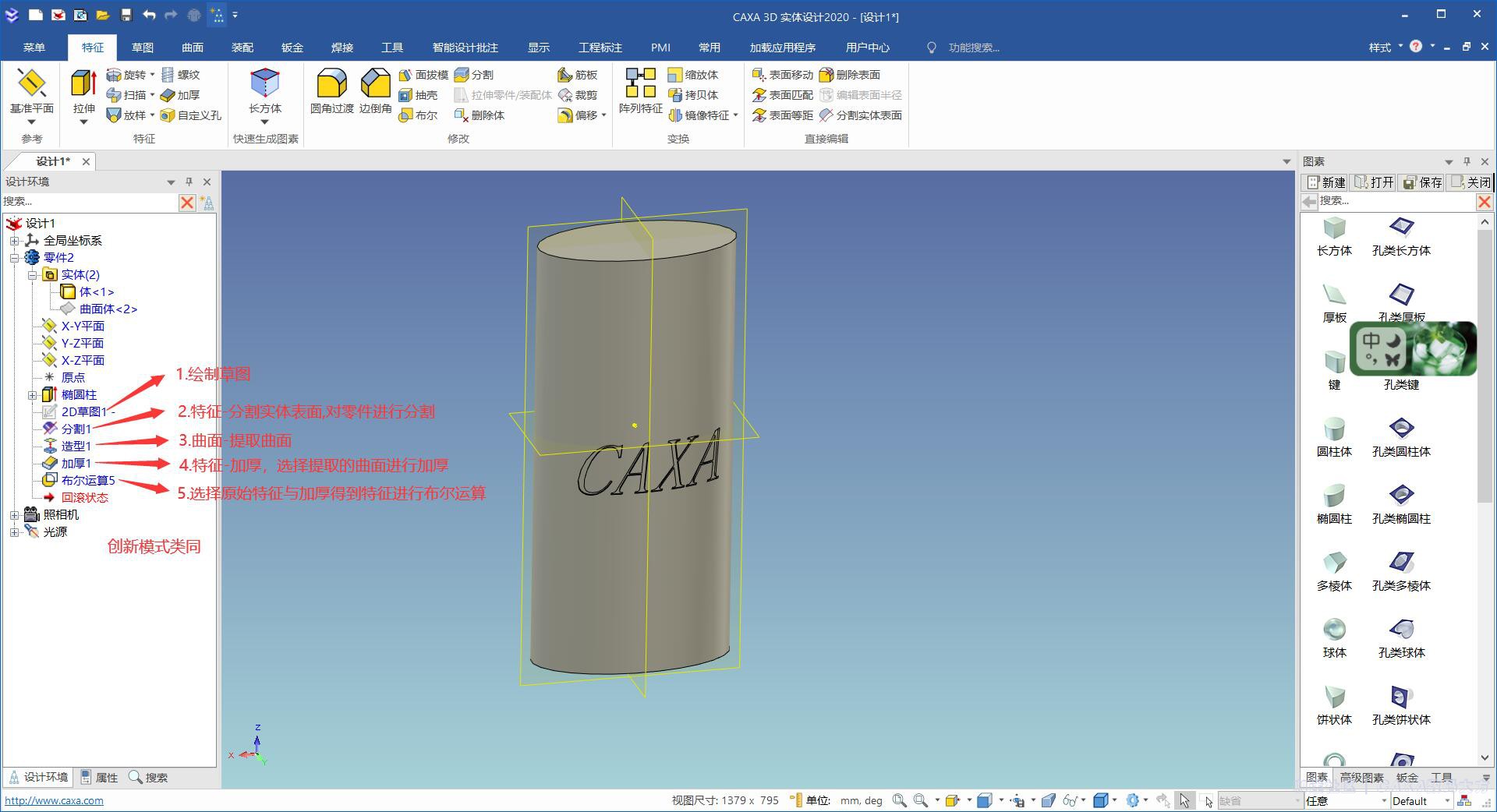

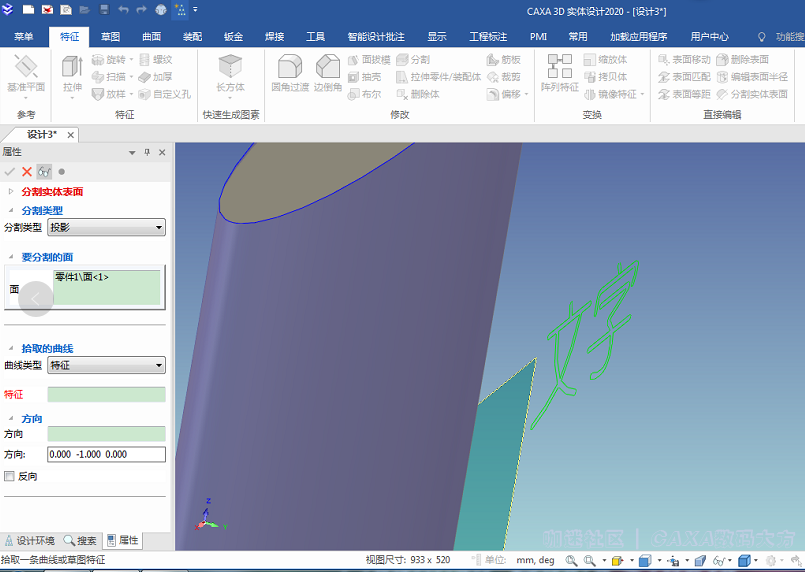

请参考一下图片中所示的方法.以下以工程模式为例

江东游 · 发表于 2020-12-9 11:57:33

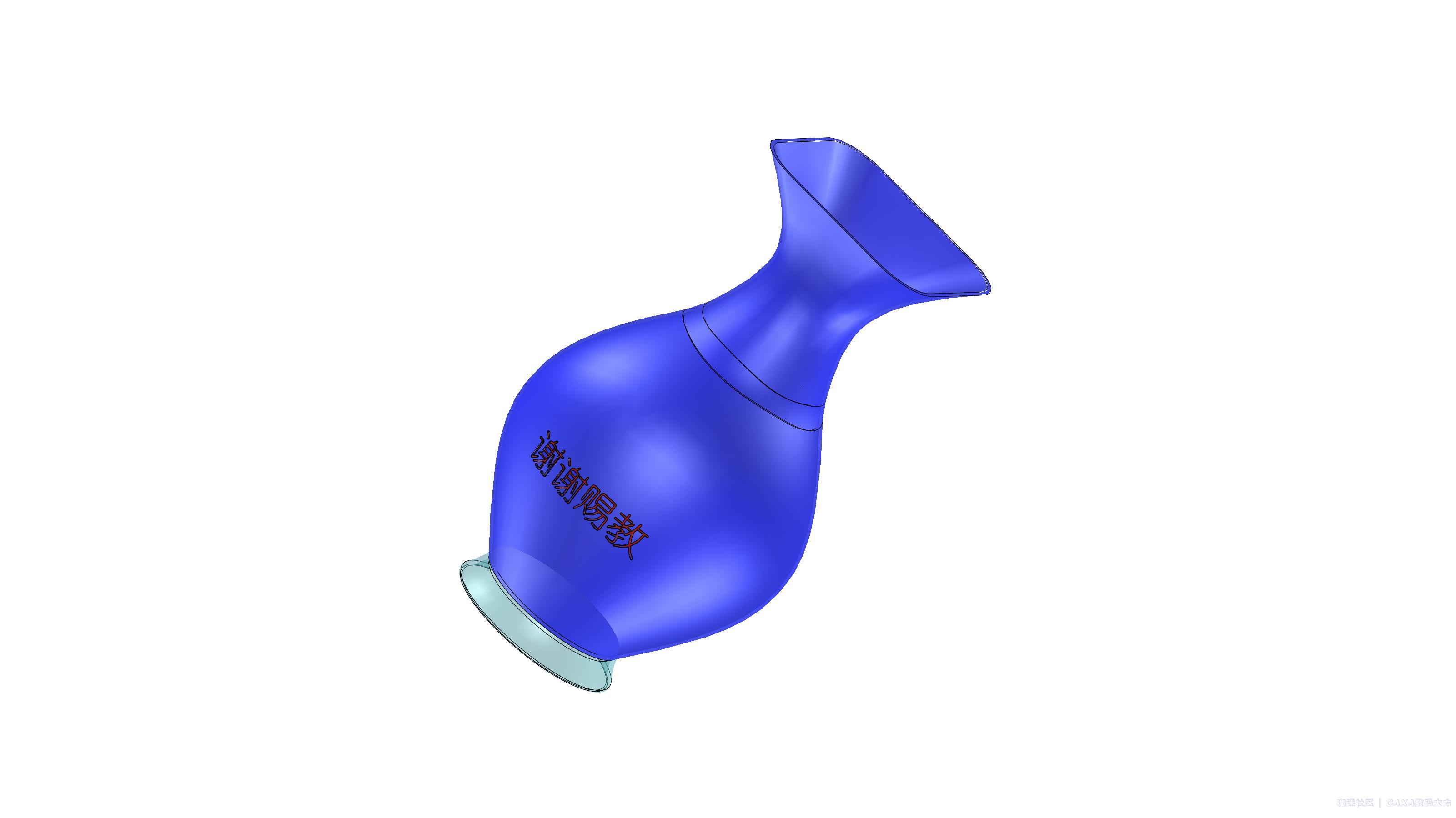

谢谢指教！

江东游 · 发表于 2020-12-9 15:33:21

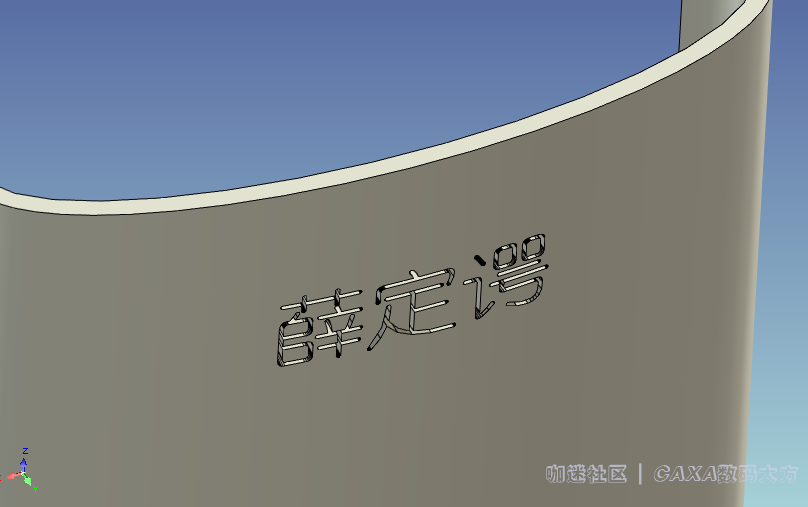

江东游 · 发表于 2020-12-9 16:38:40

clytze 发表于 2020-12-8 09:03
请参考一下图片中所示的方法.以下以工程模式为例

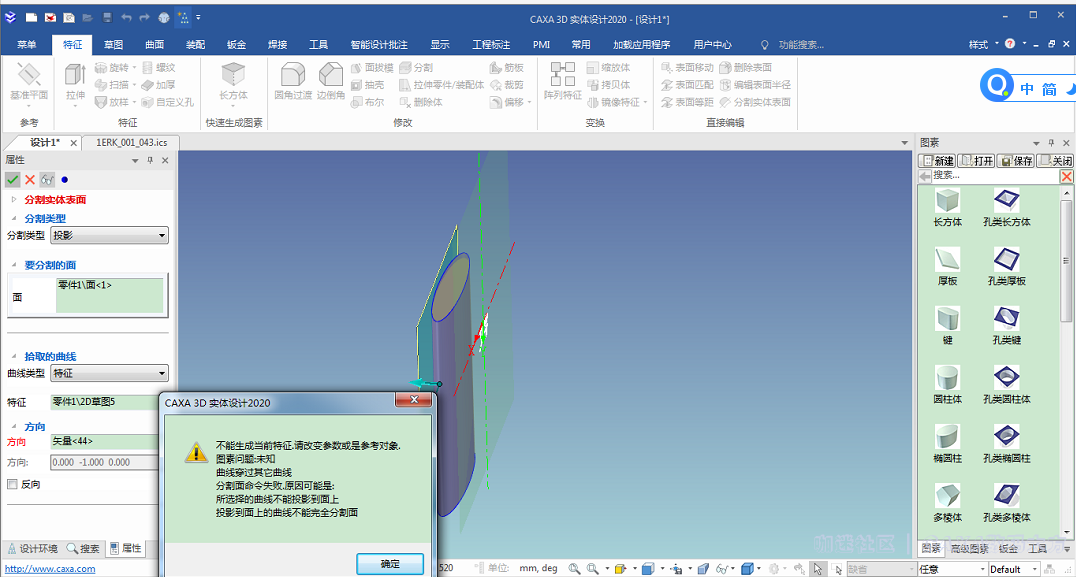

谢谢指导！此方法不是每次都成功，经常出现如下提示，不知道为何？

同时也经常出现拾取特征，拾取不到情况（特征曲线点击时已经变绿），也不知为何？

请帮忙指教一二，谢谢！

江东游 · 发表于 2020-12-10 09:35:01

clytze 发表于 2020-12-8 09:03
请参考一下图片中所示的方法.以下以工程模式为例

感谢赐教，只是这个方法不是每次都成功，经常出线如下情况，不知道是啥原因：在工程模式和创新模式下都会这样，下面图实在工程模式下。

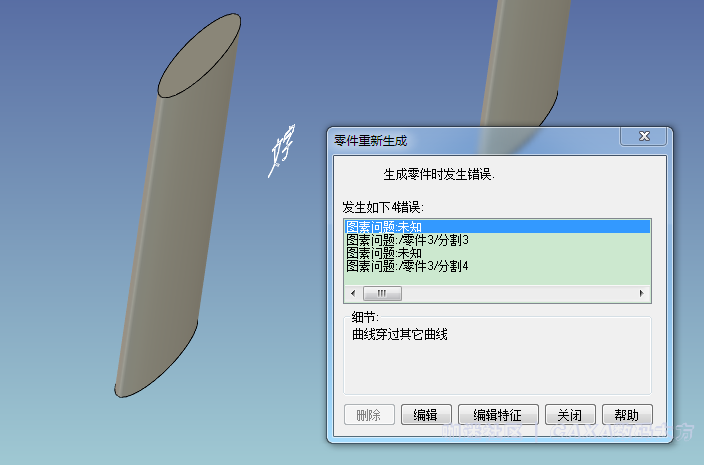

1、提示错误：

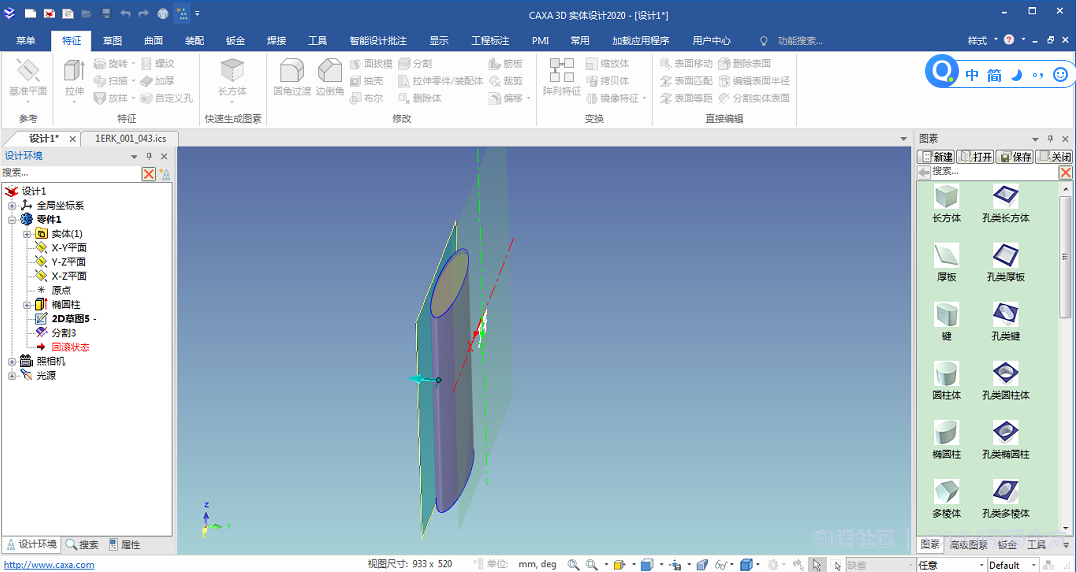

2、操作步骤：

cyzhlybwgl · 发表于 2020-12-15 13:30:54

cyzhlybwgl · 发表于 2020-12-15 18:11:12

cyzhlybwgl 发表于 2020-12-15 13:30

用“布尔”减：主体零件选: 波浪形实体。
要布尔减的体选：文字。
则可得在非圆曲面上制作出的凹形文字。
