焊件好弱啊,不能裁剪曲面

  [复制链接]

22

主题

161

帖子

1877

积分

高级会员

Rank: 4

积分
1877
发表于 2020-3-15 15:38:46 | 显示全部楼层 |阅读模式

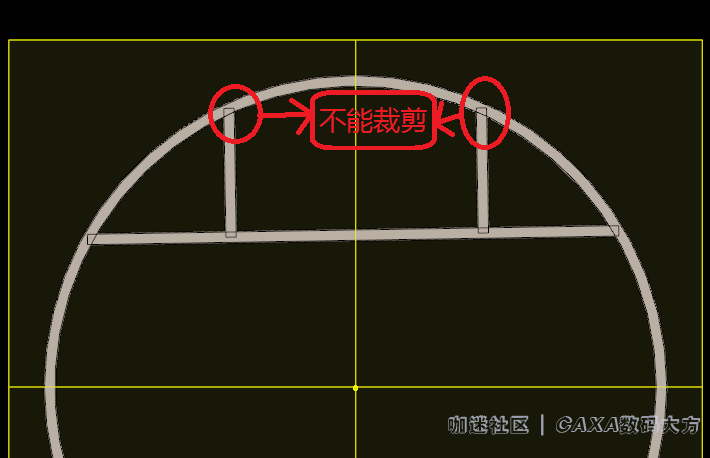

焊件好弱啊,不能裁剪曲面,如图:




附件,2020版本   零件2.ics (204 KB, 下载次数: 2638)

回复

使用道具 举报

732

主题

2071

帖子

3万

积分

VIP会员

Rank: 8Rank: 8

积分
30553
发表于 2020-3-15 20:14:51 | 显示全部楼层
本帖最后由 cyzhlybwgl 于 2020-3-15 20:18 编辑

1.焊接件也可画成整体件,技术要求或说明即可。

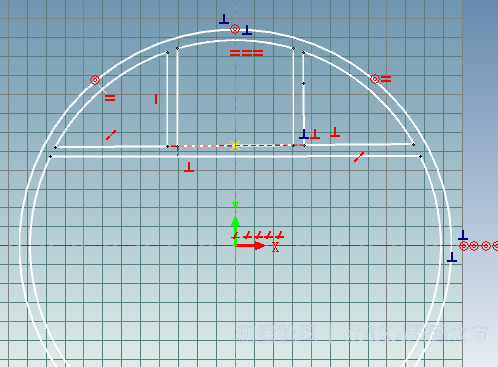

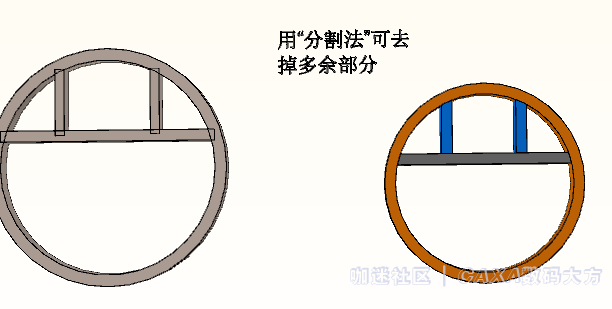

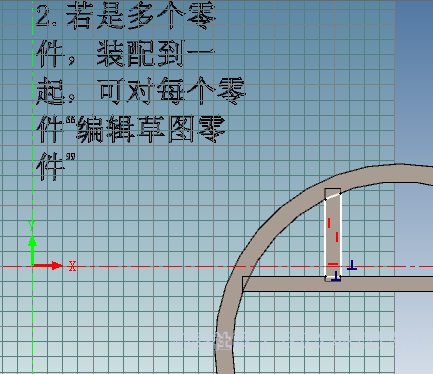

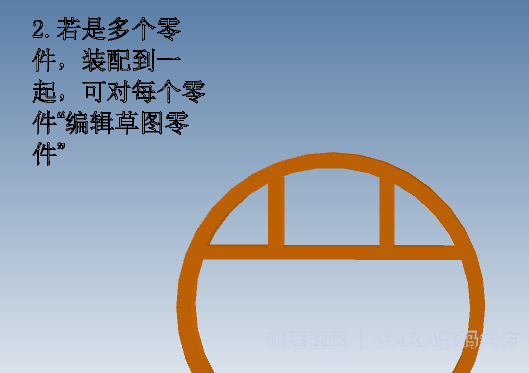

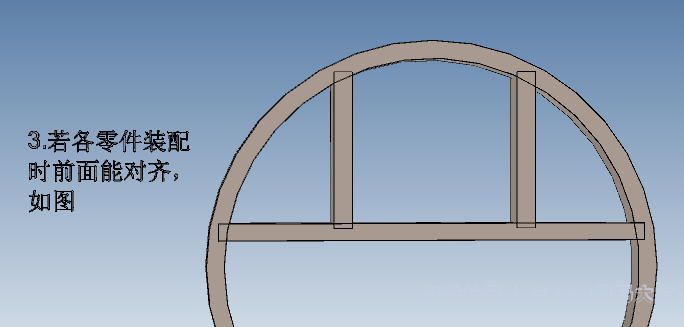

2.多件焊接也可用如下方法绘图:

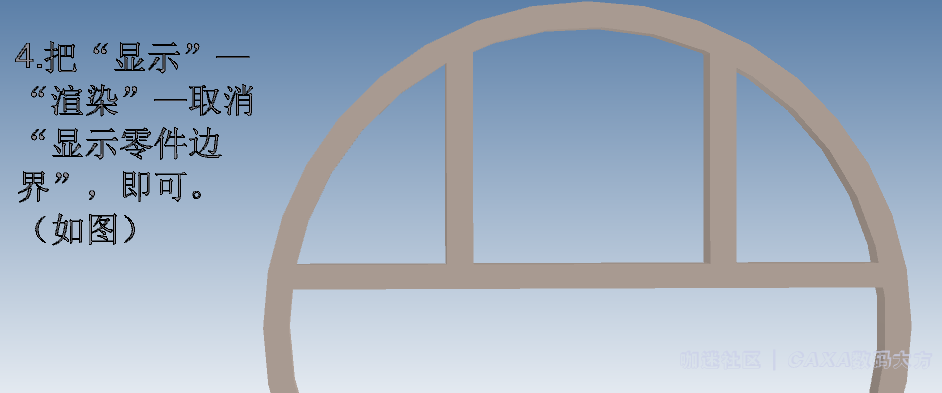

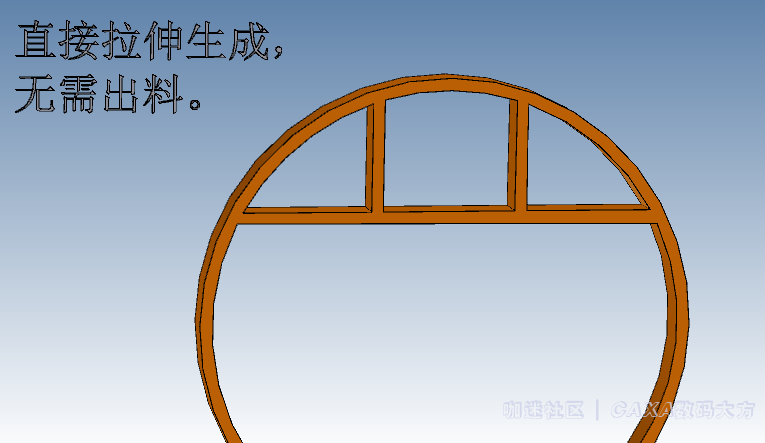

另外也可用"拉伸向导"出料法除掉多余部分。

回复 支持 反对

使用道具 举报

50

主题

167

帖子

2465

积分

高级会员

Rank: 4

积分
2465
发表于 2020-3-17 16:49:04 | 显示全部楼层
选中零件,布尔就可以
回复 支持 反对

使用道具 举报

22

主题

161

帖子

1877

积分

高级会员

Rank: 4

积分
1877
 楼主| 发表于 2020-3-17 22:01:20 | 显示全部楼层
cjm 发表于 2020-3-17 16:49
选中零件,布尔就可以

达不到裁剪的目的。
回复 支持 反对

使用道具 举报

732

主题

2071

帖子

3万

积分

VIP会员

Rank: 8Rank: 8

积分
30553
发表于 2020-3-18 20:33:05 | 显示全部楼层

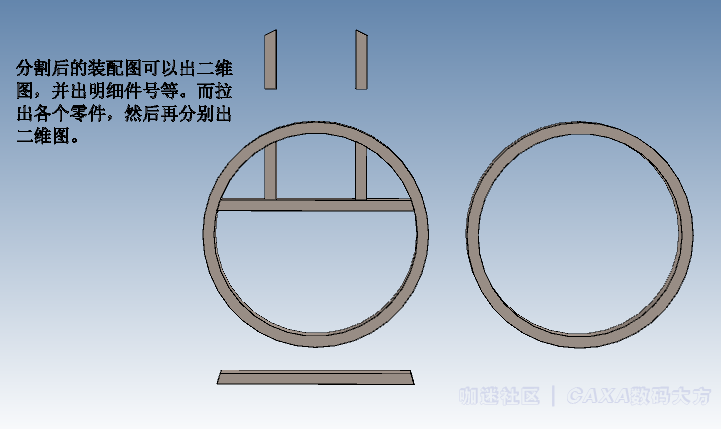

用“分割”法也可。如下:
回复 支持 反对

使用道具 举报

22

主题

161

帖子

1877

积分

高级会员

Rank: 4

积分
1877
 楼主| 发表于 2020-3-18 21:41:21 | 显示全部楼层
cyzhlybwgl 发表于 2020-3-18 20:33
用“分割”法也可。如下:

谢谢,可以达到目的。。。但是如果用的是焊接,分割不能导3d明细了
回复 支持 反对

使用道具 举报

732

主题

2071

帖子

3万

积分

VIP会员

Rank: 8Rank: 8

积分
30553
发表于 2020-3-19 09:19:50 | 显示全部楼层
lhlm 发表于 2020-3-18 21:41
谢谢,可以达到目的。。。但是如果用的是焊接,分割不能导3d明细了

3d明细是什么样,请说明学习一下。

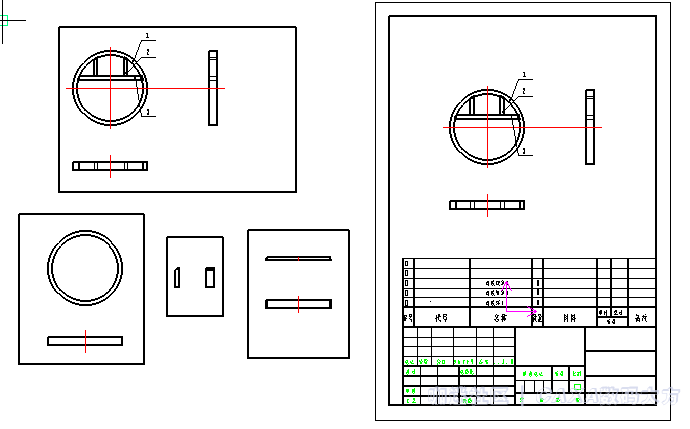

分割后的装配图,可出二维图并出标题栏、
明细等。

回复 支持 反对

使用道具 举报

22

主题

161

帖子

1877

积分

高级会员

Rank: 4

积分
1877
 楼主| 发表于 2020-3-19 22:43:48 | 显示全部楼层
cyzhlybwgl 发表于 2020-3-19 09:19
3d明细是什么样,请说明学习一下。
分割后的装配图,可出二维图并出标题栏、
明细等。

兄弟的方法可以裁剪。

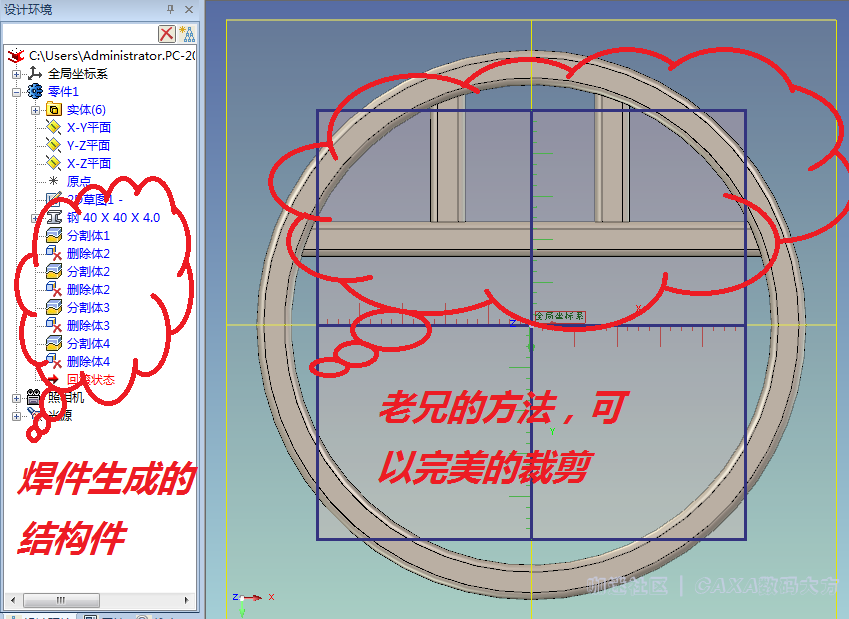

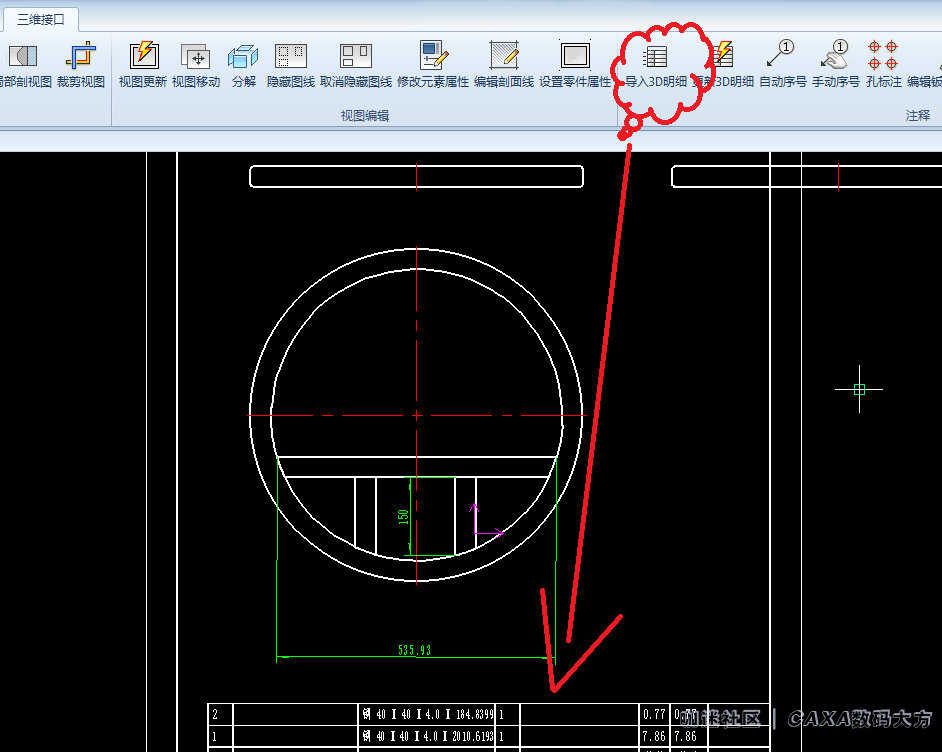

但生成二维图时,导入3d明细,明细栏里的型材长度就不准了,不过可以手动修改。

回复 支持 反对

使用道具 举报

732

主题

2071

帖子

3万

积分

VIP会员

Rank: 8Rank: 8

积分
30553
发表于 2020-3-20 09:23:16 | 显示全部楼层
lhlm 发表于 2020-3-19 22:43
兄弟的方法可以裁剪。

很好学习了,谢谢了!
回复 支持 反对

使用道具 举报

162

主题

4995

帖子

5万

积分

VIP会员

Rank: 8Rank: 8

积分
50839

咖迷社区专家(CAXA)

发表于 2020-3-20 15:39:44 | 显示全部楼层
又学习了一招,不错
回复 支持 反对

使用道具 举报
