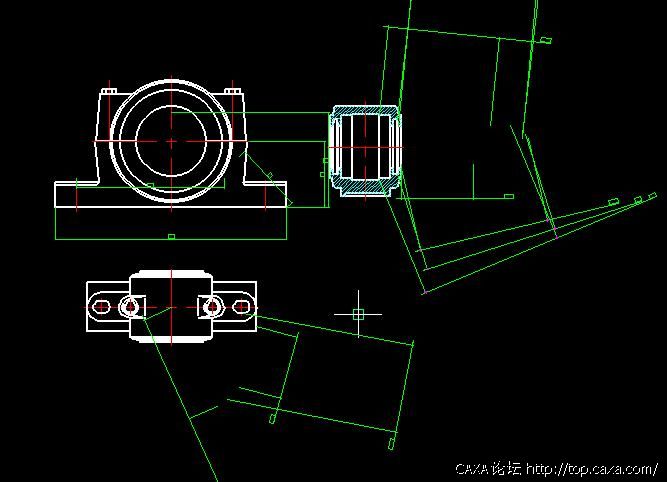

我在网上找了个剖分式轴承座的图符，并入图库后发现尺寸乱飞，求解，谢谢啊！

jpg

jpg

图库文件在这里.rar

17.67 KB, 下载次数: 4971

rar

回复

使用道具举报

19 主题	1944 帖子	5124 积分

Rank: 6 Rank: 6

积分: 5124

发消息

发表于 2012-3-16 08:53:00 | 显示全部楼层

楼主能否将定义前的图纸文件发上来看看？辛苦了。

回复支持反对

使用道具举报

3 主题	403 帖子	262 积分

Rank: 2

积分: 262

发消息

发表于 2012-3-16 09:24:00 | 显示全部楼层

重新标注

回复支持反对

使用道具举报

12 主题	153 帖子	475 积分

Rank: 2

积分: 475

发消息

楼主| 发表于 2012-3-16 10:36:00 | 显示全部楼层

是个参量图符

图符编辑.exb

128.5 KB, 下载次数: 5337
