钣金折弯如何与毛坯件斜边对正

[复制链接]

162

主题

4970

帖子

5万

积分

VIP会员

Rank: 8Rank: 8

积分
50665

咖迷社区专家(CAXA)

发表于 2019-8-9 10:56:47 来自手机 | 显示全部楼层 |阅读模式

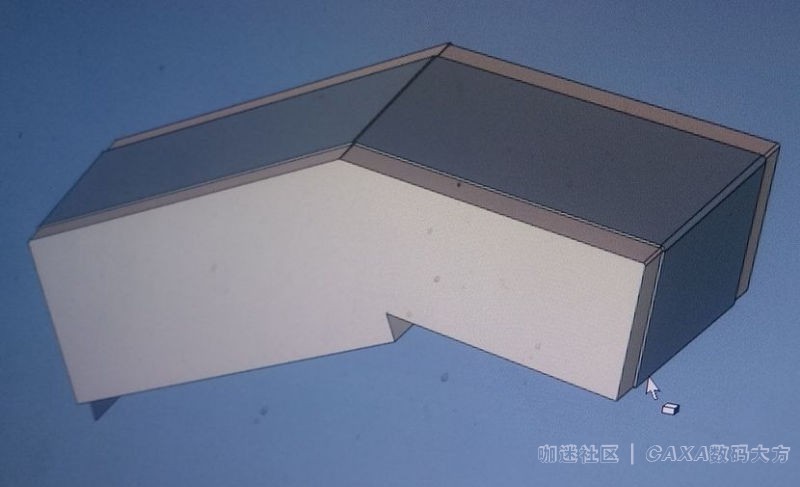

实体设计中较复杂钣金件的常用成型方法是先画一个外形轮廓,然后在外面贴皮,比如这个零件
来自: 微社区

57865

57865
回复

使用道具 举报

162

主题

4970

帖子

5万

积分

VIP会员

Rank: 8Rank: 8

积分
50665

咖迷社区专家(CAXA)

 楼主| 发表于 2019-8-9 11:06:51 来自手机 | 显示全部楼层

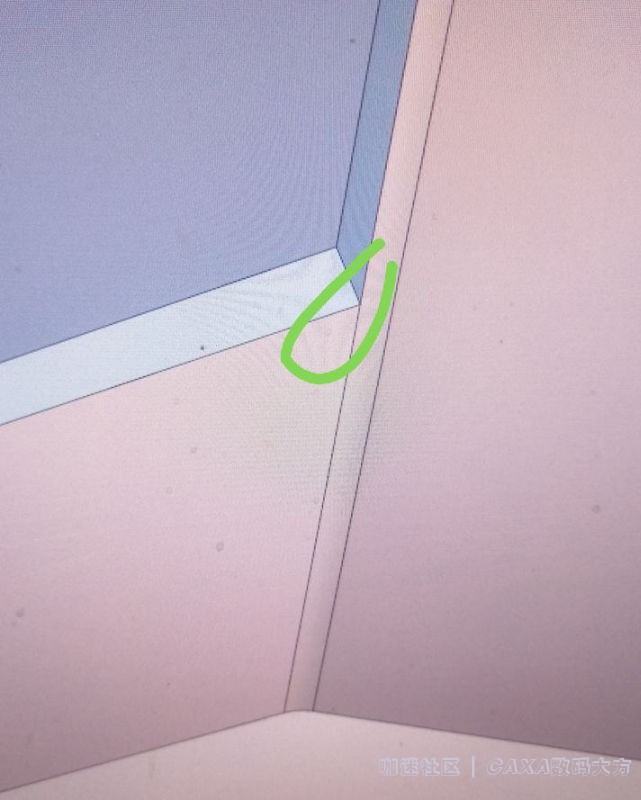

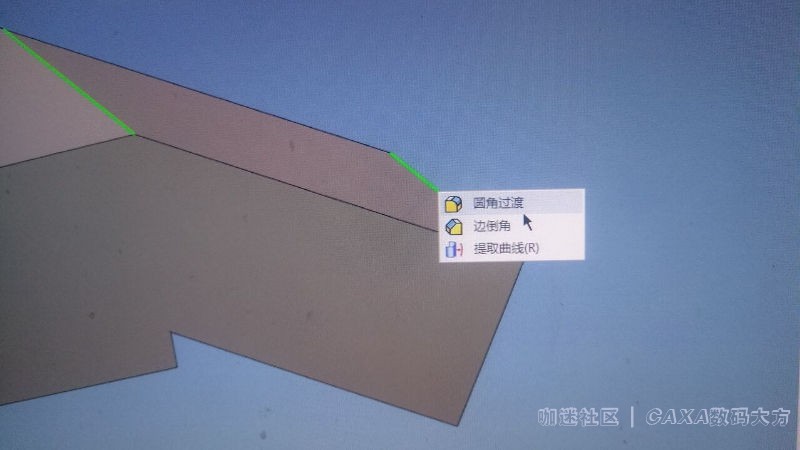

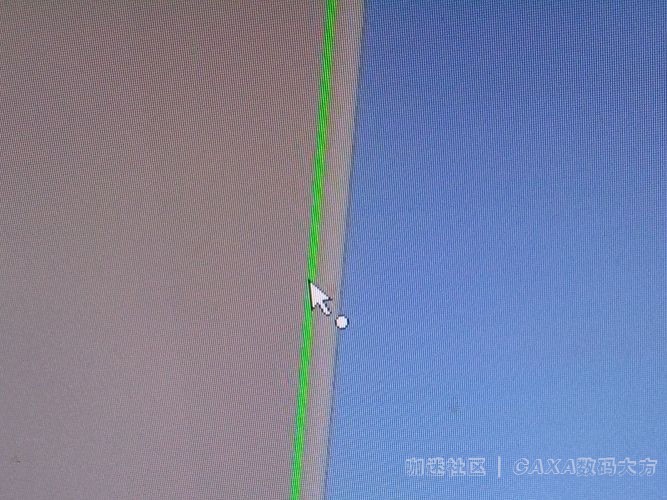

先做好毛坯件后,不管是草图拉伸,还是搭积木,尖角处都需要倒折弯圆角,内圆角还是外圆角要看工件实际情况,本例是内圆角,板厚为1,内圆角也是1,毛坯尖角到圆角r1

来自: 微社区
回复 支持 反对

使用道具 举报

162

主题

4970

帖子

5万

积分

VIP会员

Rank: 8Rank: 8

积分
50665

咖迷社区专家(CAXA)

 楼主| 发表于 2019-8-9 11:20:50 来自手机 | 显示全部楼层

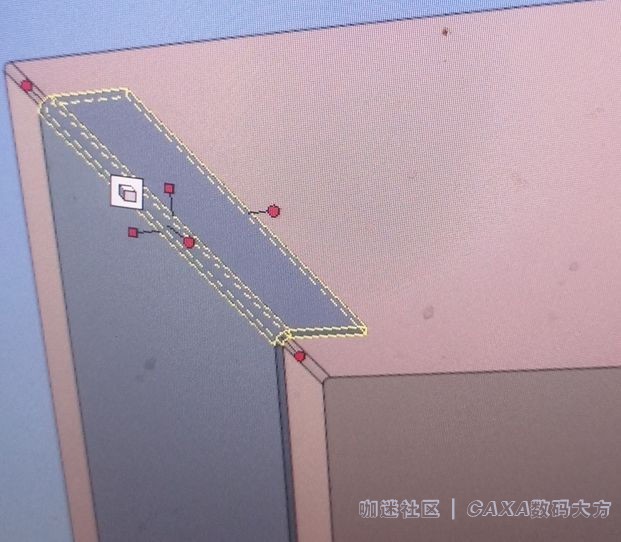

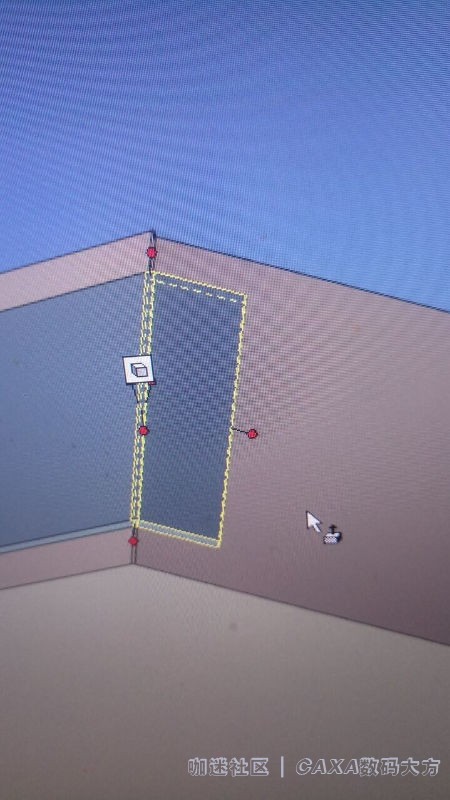

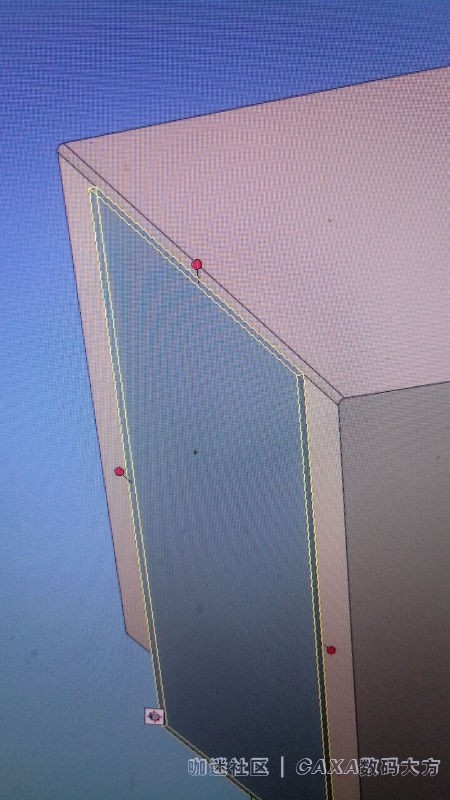

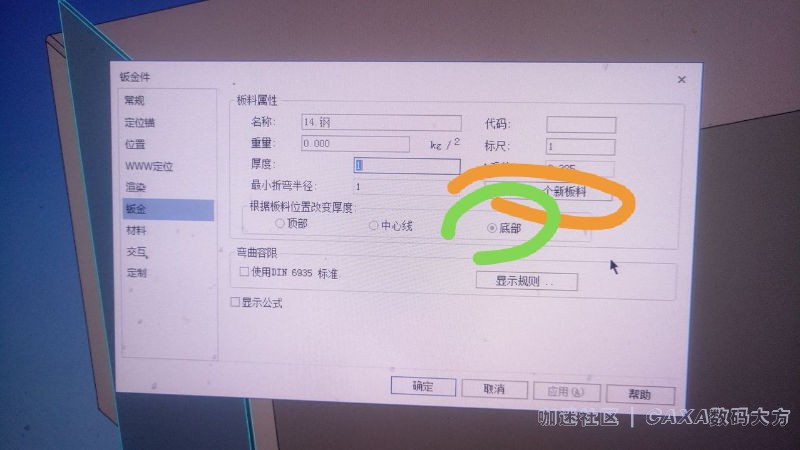

从设计元素库的钣金里拖拉板料,贴在毛坯侧面上,然后拉伸到圆角的弧边,再拖拉折弯,到板料边,然后拖拉延伸到斜边圆弧的弧边
来自: 微社区
回复 支持 反对

使用道具 举报

162

主题

4970

帖子

5万

积分

VIP会员

Rank: 8Rank: 8

积分
50665

咖迷社区专家(CAXA)

 楼主| 发表于 2019-8-9 11:32:38 来自手机 | 显示全部楼层

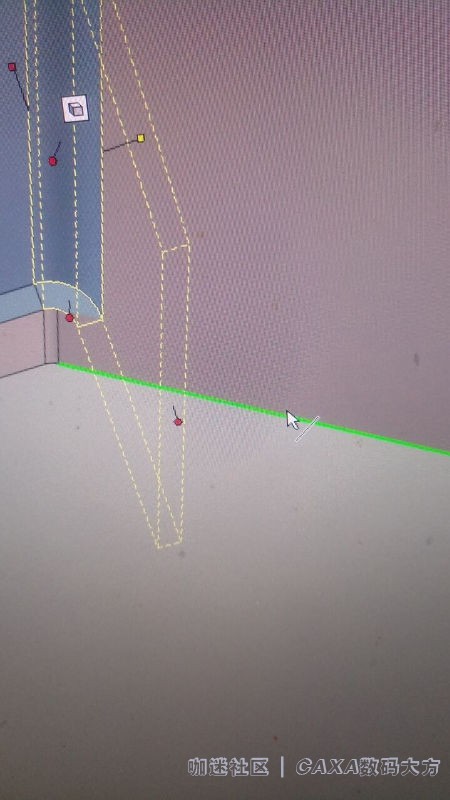

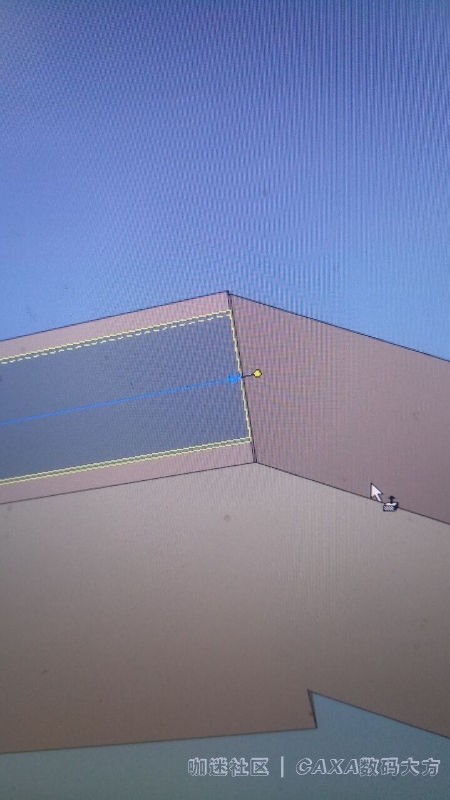

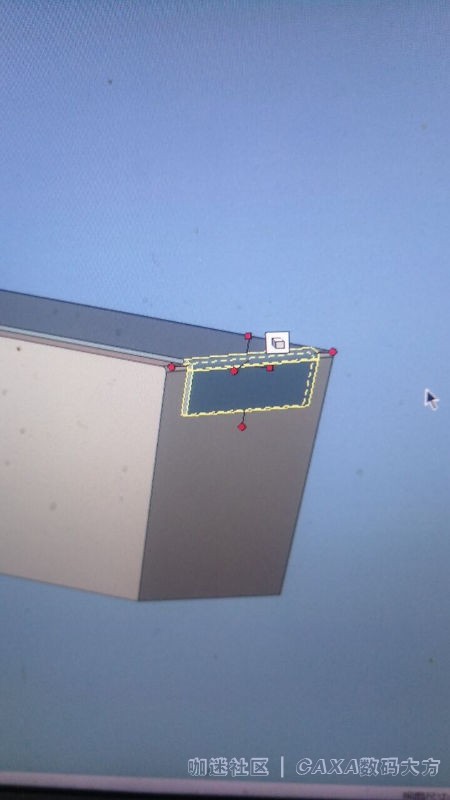

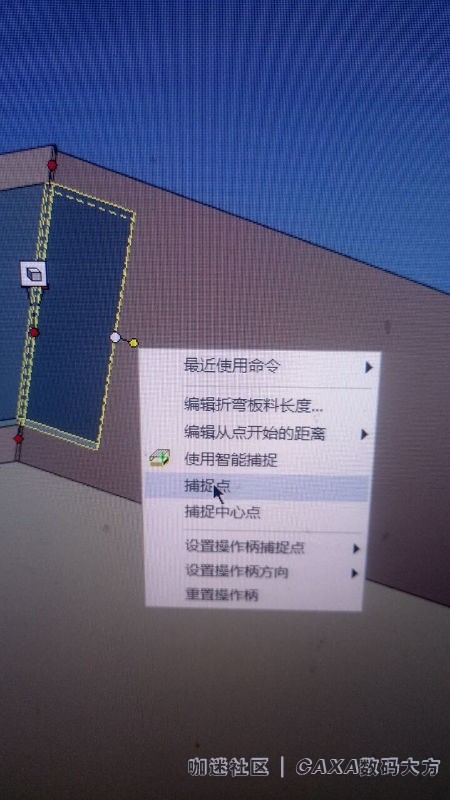

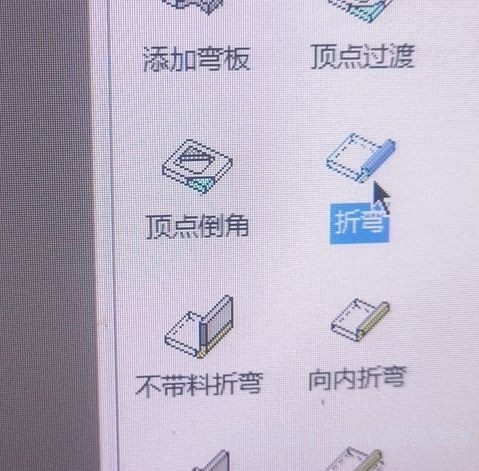

再次拖入折弯到钣金件折弯处,然后再折弯角度操作柄处右键,选择对齐边线,然后选择毛坯斜边。接着在添加的折弯操作柄处右键,选择到点,再选择下一个弧边,拉伸到位,再接着添加折弯,再拉伸,成型
来自: 微社区
回复 支持 反对

使用道具 举报

59

主题

538

帖子

4759

积分

高级会员

Rank: 4

积分
4759
发表于 2019-8-9 11:44:07 来自手机 | 显示全部楼层
楼主好方法,赞一个。
来自: 微社区
回复 支持 反对

使用道具 举报

162

主题

4970

帖子

5万

积分

VIP会员

Rank: 8Rank: 8

积分
50665

咖迷社区专家(CAXA)

 楼主| 发表于 2019-8-12 11:53:55 来自手机 | 显示全部楼层
有没看明白的尽管提出来
来自: 微社区
回复 支持 反对

使用道具 举报
