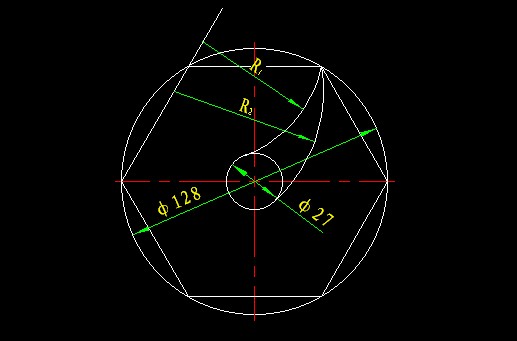

三点画圆的问题，AutoCAD能做出正确答案，用CAXA电子图板怎么做？求高手解答

5460zxd · 发表于 2011-11-19 21:56:00

等有空试试

qingzhu · 发表于 2011-11-19 22:03:00

谢谢楼上的朋友，期待中

5460zxd · 发表于 2011-11-19 22:13:00

用上约束就好了，不过CAXA里没发现，现在这些图纸咋这么费劲呢

osis · 发表于 2011-11-19 23:37:00

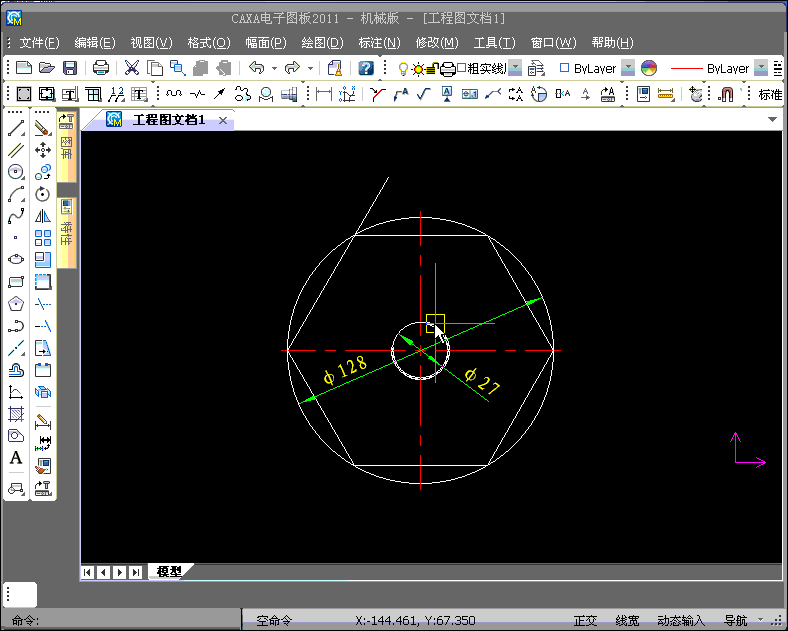

话就不多说了，用CAXA电子图板2011r3版画法请见动画。
（看不清楚可以右击保存后观看）

zhangfan · 发表于 2011-11-19 23:44:00

为何如此复杂？将中间的圆经过AB镜像一下，直接出圆弧了。无论ACAD或CAXA都能做出。

osis · 发表于 2011-11-20 00:00:00

张工说得对，用三点圆弧命令就行了。

zhangfan · 发表于 2011-11-20 00:42:00

汗……时间差= =|||
主要是对一楼的方法说的……

qingzhu · 发表于 2011-11-20 08:01:00

非常感谢楼上的各位朋友，受教了！实在是没想到这种方法，呵呵。

不过我很疑惑，为什么同样的方法在ACAD中能作出正确结果，在CAXA中作的却不一样呢？两种软件的具体算法不一样？

zhangfan · 发表于 2011-11-20 17:19:00

可能是ACAD对此种操作有特殊的定义，这个我还要找个ACAD再操作试试看。不过从一般的惯性思维说，电子图板的行为才是正确的。因为ACAD的三点圆弧的第三点没有落到垂足上，而是落到了垂足的延长线上。
一般来说，基本的几何绘图都可以简化为一些简单的模型。
比如此题就是“规定圆心所在直线，过一点绘制圆（弧）与另外一圆相切”。大都是有约定俗成的简单解法的。

qingzhu · 发表于 2011-11-20 19:21:00

回复 10# zhangfan 的帖子
我见到的原题用ACAD的解法是这样的

gif

在ACAD中的做法，用三点命令画圆的第三点是选直线AB的垂足点，然后圆心就自动定位到直线AB或其延长线上了；

而在CAXA中的也用三点命令，第三点也是选直线AB的垂足点，求得圆弧的圆心却不在直线上（如一楼右图），那这时的这个“垂足点”和直线AB是什么关系呢？实在是没看明白

非常感谢楼上各位朋友的热心帮助
