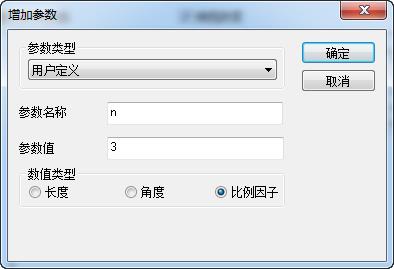

如果要在零件层生成变型设计，则需要在零件层生成参数，然后通过“加载应用程序”功能区中的“变型设计”为该参数赋予一系列的值。 （1）选中零件，右键单击，从弹出菜单中选择“参数”，然后在出现的“参数表”对话框中单击“增加参数”，即在零件层增加或指定参数才能够实现变型设计。此时出现如图所示“增加参数”对话框。设置参数n，数值类型为比例因子。 注意：数值类型如果选错的话，因n1与n的单位不一致，会出现错误。

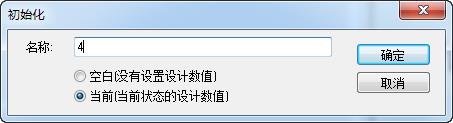

（2）添加参数后，在参数表中设置n1=n。 （3）选择零件，单击“加载应用程序”功能区中的“添加变型设计”，然后单击“编辑变型设计”。 （4）在“编辑变型设计”对话框中，单击“添加”按钮。 （5）在出现的“初始化”对话框中，可将该设计名称改为4，然后“确定”。如图所示。

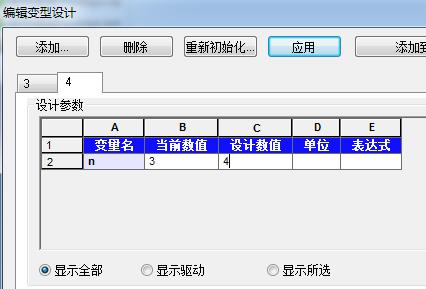

（6）将“设计数值”更改为4，如下图所示。 （7）再次单击“添加”按钮。在出现的“初始化”对话框中，将该设计名称改为8，然后“确定”。参考图6。 （8）将“设计数值”更改为8，参考图7。 此时零件就有了3个设计数值。“确定”后，右键单击零件，其右键菜单最下方则增加了一项“变型设计”，可从其子菜单中选择系列设计数值中的一个。如图所示。 （9）在“常用”功能区中单击“新建”按钮，即新建一设计元素库。 （10）按住鼠标左键将零件拖入设计元素库中，并将该元素重命名为“零件1”。

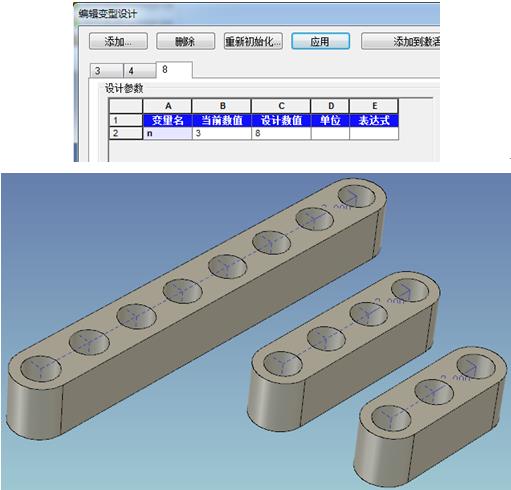

（11）按住鼠标左键将零件1从设计元素库拖入设计环境中，则出现“编辑变型设计”对话框，选择8应用，会出现一个圆孔个数为8的零件。再拖入两次，分别选择4、3并应用，如图9所示，则会分别出现不同圆孔个数和尺寸的系列零件。
|
