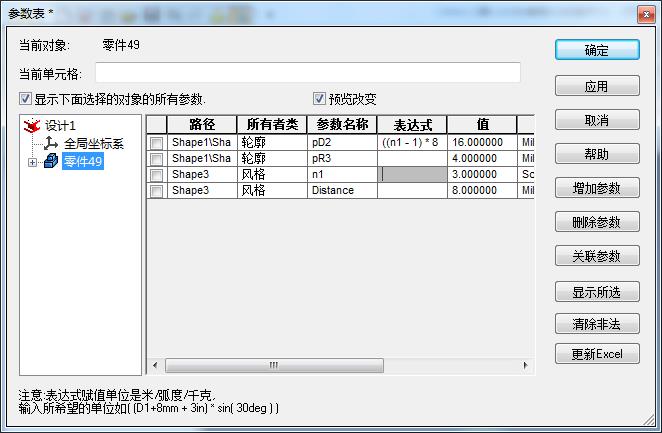

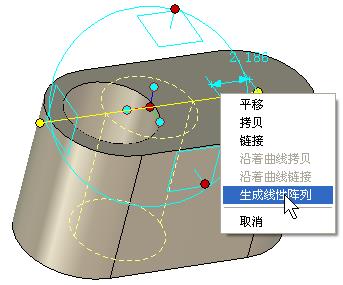

在本例中，将设计一个零件，其长度与其上的圆孔个数密切相关，将其圆孔个数n作为设计参数。 首先我们生成带有约束的二维草图，其中尺寸约束自动生成系统定义型参数；然后拉伸成实体；然后添加孔，生成孔阵列，阵列也会自动生成系统定义型参数；然后在参数间建立关系。 1. 零件参数化 （1）生成草图：这一草图也可以从“图素”设计元素库中拖入“键”并编辑其截面来实现。选择“图素”设计元素库中的“键”，按住鼠标左键将其拖入设计环境中。 （2）再次单击零件进入智能图素状态，然后单击鼠标右键，在弹出的快捷菜单中选择“编辑草图截面”，进入二维草图。 （3）右键单击此时圆弧与直线之间的相切符号，选择“锁定”，生成相切约束；单击草图功能区中“约束”中的“平行约束”按钮，然后选择两条直线。。 （4）单击“智能标注”按钮，然后选中直线，标注直线尺寸，再标注圆弧半径。然后在尺寸上右击，选择“编辑”，在弹出的对话框中输入长度值8，确定。再编辑其半径值为4，确定。按ESC键可退出命令。 此时二维草图如图1所示。单击“完成”按钮。此时参数表中会自动增加两个尺寸参数。 （5）再使用包围盒手柄将零件高度值编辑为8。 （6）从“图素”设计元素库中拖入一个孔类圆柱体，将尺寸改为长宽5，高度8。在孔类圆柱体在智能图素状态下，单击三维球按钮或按F10打开三维球。右键拖动三维球平面方向的外操作柄，松开鼠标时从弹出菜单中选择“生成线形阵列”。在“阵列”对话框中设置如图所示。 （7）阵列生成后，参数中增加了两个参数：一个比例值参数，此时值为2，表示线性阵列的个数；一个距离参数，值为8，表示线性阵列的距离。此时参数表共有4个参数。 （8）为参数表中的几个参数之间添加表达式，为了方便，将参数“Number”改为“n1”；轮廓的参数pD5对应的表达式填入（n1-1）*8mm，即草图截面中的直线部分长度为孔数量减1再乘以8，然后将n1的值改为3，如图所示。 （9）单击“确定”按钮，此时阵列方向与尺寸改变方向可能一致，也可能会出现如图5所示的情况。此时右键单击阵列的距离值，选择“编辑”，然后在弹出的“编辑线形阵列”中“距离”一项输入-8，单击“确定”按钮，实现孔阵列的反向。然后使用三维球平移孔阵列。
现在就可以通过在参数表中修改孔阵列的个数n1来决定孔的多少，同时还能决定键零件的长度。
|
