求鱼鳍的画法！！！

ywm

赞一个。

kstg91

gouliyi 发表于 2019-1-13 10:12

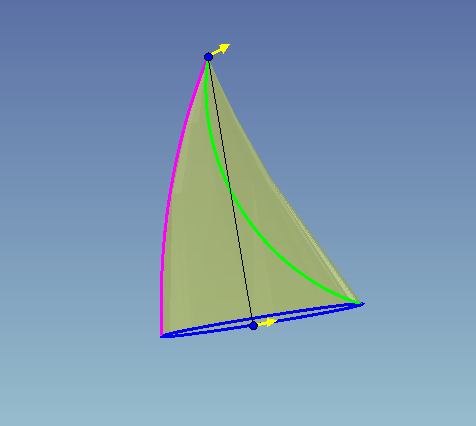

三条曲线V1, U1, U2 作线架，过鳍的尖点作一条任意曲线作为 V2, 作网格面。

...

就目前来说 CAXA的网格还没有对边界的约束，这样做的单边的面还可以。镜像的特征是做不到G1连续的。只有在接近V形线的位置能达到。你可以用专业的曲面分析软件，检验一下就知道

kstg91

gouliyi 发表于 2019-1-13 10:12
三条曲线V1, U1, U2 作线架，过鳍的尖点作一条任意曲线作为 V2, 作网格面。

...

CAXA对去曲面的教程并不是太多。你的这个方法我是在8，9年前，不知道是哪个CAXA的前辈做的一个网格的几种扩展隐藏用法，我传一份供大家参考下。
但是由于CAXA的网格对边界一直没有增加G1,G2的连续约束。所以此方法做单个面还行，如果做的对称面是没有办法做到G1或G2连续的，一般我都不太使用。
网格面.pdf (558.68 KB, 下载次数: 35437)

2019-1-13 23:04 上传

点击文件名下载附件

kakaload

kstg91 发表于 2019-1-10 18:24
1：你只要明白，尖点我们通常都认为是0 没有尺寸。但是实际上是不可能的，就比如绣花针再尖，在显微镜下放 ...

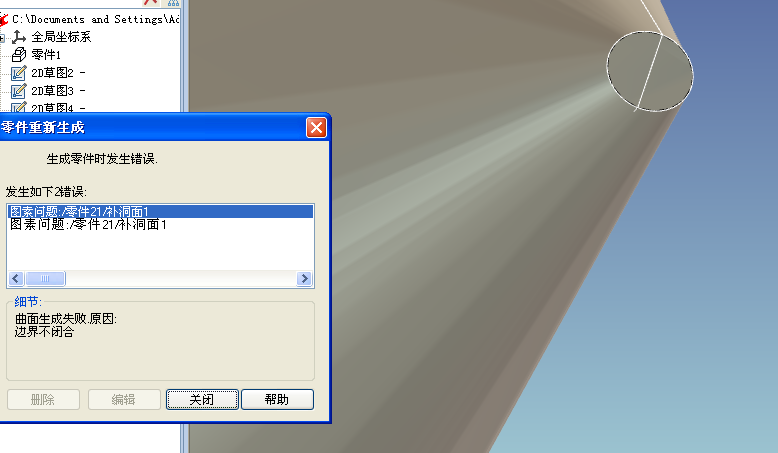

还是遇到了两个问题 网格面生成后，0.01的这个圆无法曲面补洞，这样就无法实体化吧
放样，第二条线曲率太大的话无法生成

kstg91

kakaload 发表于 2019-1-14 09:13
还是遇到了两个问题网格面生成后，0.01的这个圆无法曲面补洞，这样就无法实体化吧
放样，第二条线曲率太 ...

1，用0.01的草图拉伸一个圆柱体，提取一个面就可以（当然还有其他的处理办法）
2，放样的问题，要把内核改为A核。

kakaload

gouliyi 发表于 2019-1-13 10:12
三条曲线V1, U1, U2 作线架，过鳍的尖点作一条任意曲线作为 V2, 作网格面。

...

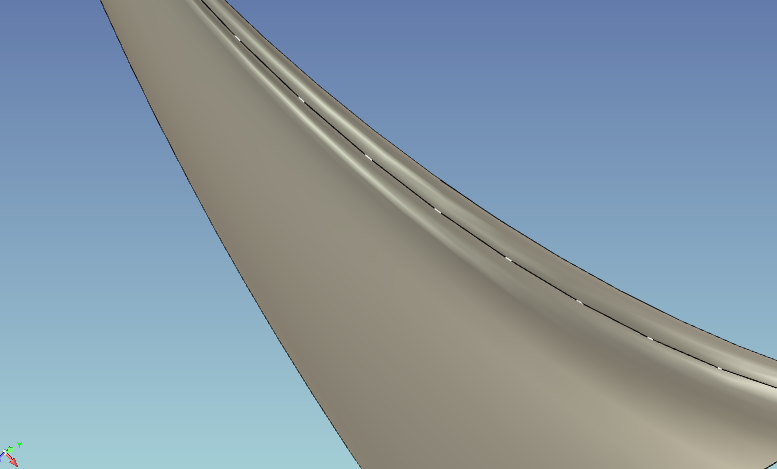

十分惊艳的一种画法啊！！！！真是惊了个呆啊！！！ 但是还是有点小问题，想请教下，后面这个大曲线成形后，曲面往里凹的太深了，怎么调整下呢？

kstg91

kakaload 发表于 2019-1-14 10:03
十分惊艳的一种画法啊！！！！真是惊了个呆啊！！！但是还是有点小问题，想请教下，后面这个大曲线成形后 ...

这个调不了，这就是上面我回复过的问题。CAXA目前对网格的边界没有G1.G2的约束。镜像过去的对象是做不出光滑连续的效果。

kstg91

kakaload 发表于 2019-1-14 10:03
十分惊艳的一种画法啊！！！！真是惊了个呆啊！！！但是还是有点小问题，想请教下，后面这个大曲线成形后 ...

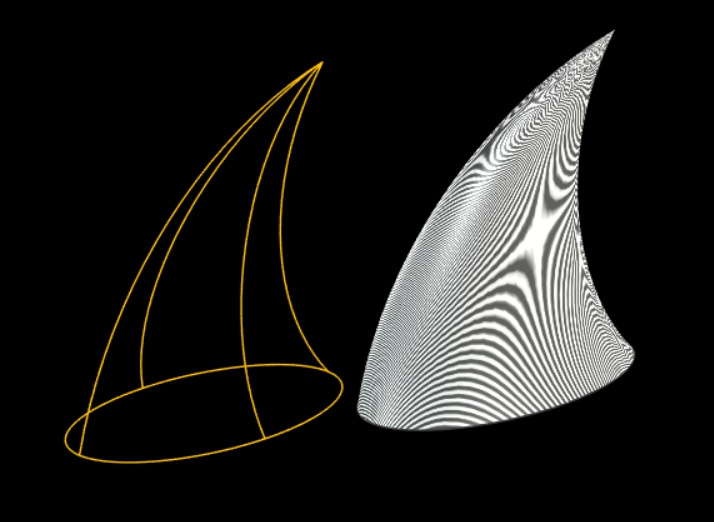

如果你非常的有强迫症的话，还有一种方法
就看你自己的取舍了

325606wz

画法很多种，另外要注意还要方便工业生产。

gouliyi

如果一定要作成G1曲面的话，不如作成更高的G2曲面-----封闭放样。
