这个三维图怎么做呀？请教高手

zhangxian · 发表于 2011-8-24 08:26:00

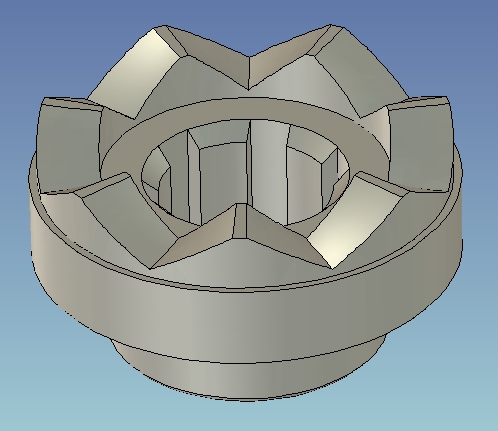

请教高手帮忙，附件中的三维图怎么做呀？难度在牙齿面那块，牙齿面为螺旋面,%c50外圆面处的螺旋升角为30%d

zhangxian · 发表于 2011-8-24 20:22:00

都是高手呀！！！！

先下载学习了，不明白的地方再来请教，谢谢大家！

zhangxian · 发表于 2011-8-25 10:00:00

给gouliyi ：请教，那4条线是如何生成的呢？能否做个视频录像呀？多谢！

zhangxian · 发表于 2011-8-25 10:08:00

明白了怎么做了，谢谢！

happyrat · 发表于 2011-8-24 21:18:00

学习了，下载了，高手

gcwzt · 发表于 2011-8-24 14:59:00

哦，您好快啊。。。

gcwzt · 发表于 2011-8-25 11:28:00

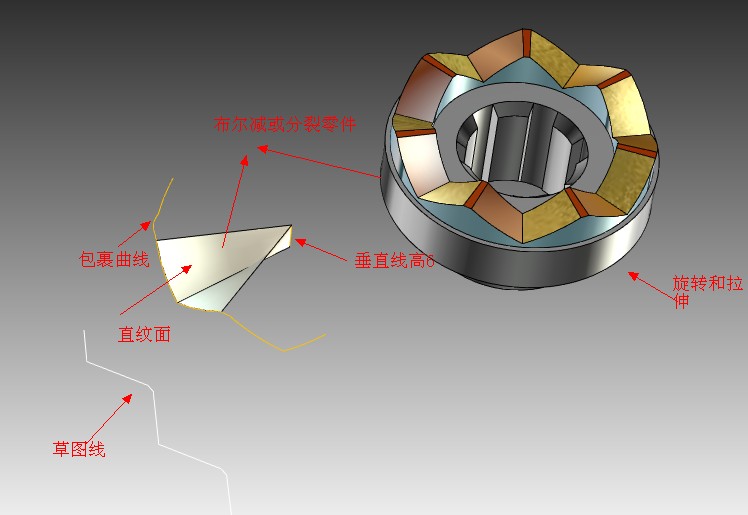

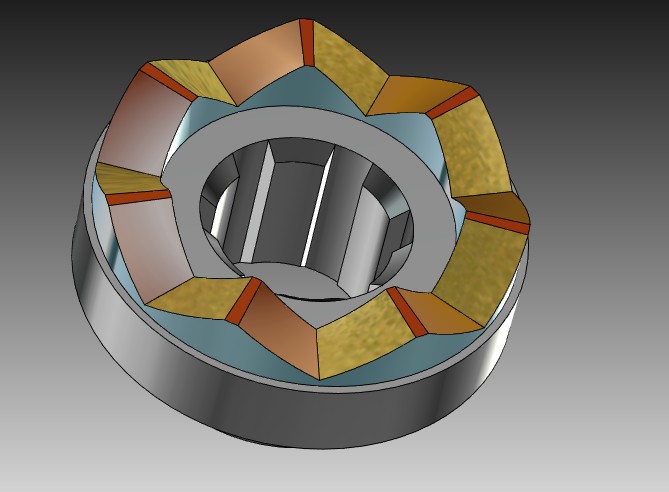

哦，是R3测试版步骤见图片,最后再阵列。。。

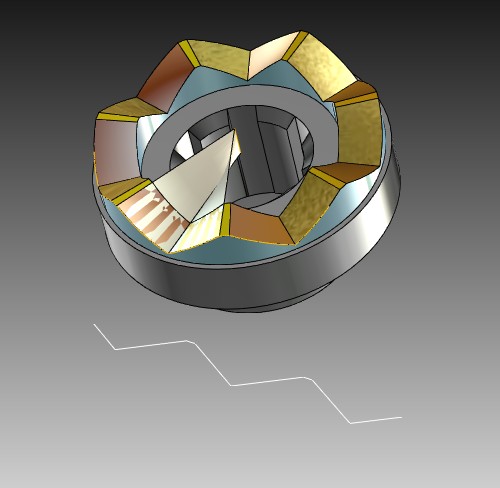

gouliyi · 发表于 2011-8-24 10:40:00

jpg

gouliyi · 发表于 2011-8-24 10:42:00

半联轴器.ics (1.49 MB, 下载次数: 1571)

gouliyi · 发表于 2011-8-25 13:22:00

给gouliyi ：请教，那4条线是如何生成的呢？能否做个视频录像呀？多谢！
zhangxian 发表于 2011-8-25 10:00:00

先把零件49,52,73,97,98解压缩, 可看见零件49,52,其中三角体49的长度=6x2xtan(60), 长方体52的长度=6x2xtan(60)x35/50. 得到的三维直线97包裹在φ50的圆柱上, 98包裹在φ35的同心圆柱上, 就得到那4条螺旋线.
