CAXA实体设计如何画环形电感线圈？

JAZZLAM · 发表于 2016-4-9 14:38:59

如图，此类电感线圈怎么画，试了很多次扫描，还是不成功，哪位告知下，具体步骤？谢谢了

zjdgs88 · 发表于 2016-4-9 17:57:51

1.用扫描功能绕圆环生成一个螺旋曲面。2.用曲面交线功能将这个螺旋曲面和圆环表面生成螺旋线。3以这条螺旋线生成铜线。

JAZZLAM · 发表于 2016-4-9 20:32:51

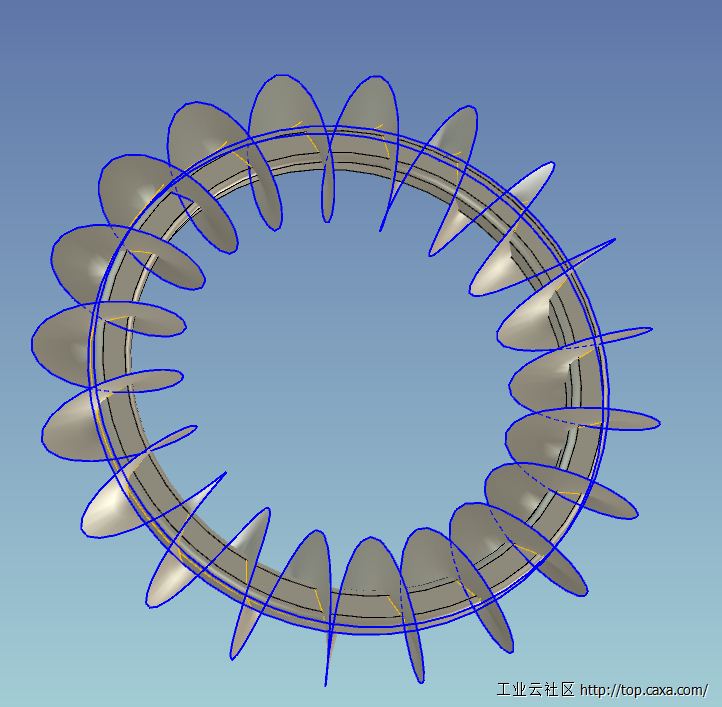

楼上问下，现在做到这个样子，曲面交线如何提取出来，提取出来后，那个螺旋曲面如何去掉？

zjdgs88 · 发表于 2016-4-11 08:25:13

回复 3楼JAZZLAM的帖子

用曲面交线生成曲线后，压缩螺旋曲面，即可看到绕圆环生成的曲线。

yycwolf · 发表于 2016-4-11 11:18:10

不会画环形螺旋线啊，教一下

zjdgs88 · 发表于 2016-4-11 20:59:31

回复 5楼yycwolf的帖子

这个螺旋线不是画出来的，在扫描特征时输入旋转角度，选取生成为曲面，就可生成螺旋曲面。

JAZZLAM · 发表于 2016-4-12 08:17:00

画好了，谢谢各位！！

thw19728 · 发表于 2016-4-12 16:57:47

你可以先画个圆环,然后以圆环直径为截面扫描,生成曲面,可以提取曲面和圆环的曲面交线,以这个曲面交线为导线,以你的线径为截面进行扫描,这个线圈就出来了,还有具体细节要注意

涛涛 · 发表于 2018-8-3 10:20:39

我是这样画出来的

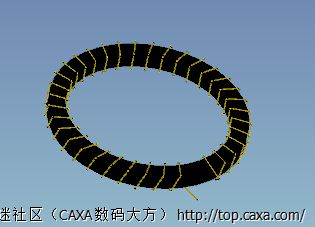

[attachimg]54844[/attachimg]

涛涛 · 发表于 2018-8-3 13:53:57

下午又画了一种
