请高手指导，这样的螺旋槽该怎么画

unpow · 发表于 2015-7-25 16:07:15

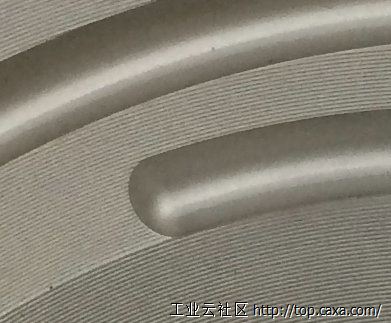

如图所示，两条螺旋槽中间合在一起，我实在是不知道该怎么画出来，希望哪位高手能指导一下，不胜感激！

lzy.355 · 发表于 2015-7-25 17:28:47

扫描除料

unpow · 发表于 2015-7-25 19:03:32

回复 2楼lzy.355的帖子

我能用扫描作出两条槽，但是不知道该怎么让他们相交，主要是两个槽会合的地方画不来。

cyzhlybwgl · 发表于 2015-7-25 21:43:45

回复 1楼unpow的帖子

用“三维曲线”—“涡状线”画两线。
用弧线相交，扫描即可。

396907003 · 发表于 2015-7-25 21:46:55

回复 1楼unpow的帖子

unpow · 发表于 2015-7-25 22:48:34

回复 4楼cyzhlybwgl的帖子

振动碗2.ics (2.66 MB, 下载次数: 11496)
这个是我目前能画出的状态，有两个问题
1.内表面是个锥面，用涡状线画只能画平面，但是我调整其他方式的节距高度，都没办法让两个槽相交；
2.螺旋槽的开始端是个类似球面的开始，我现在的方法是用一个平面扫描，这样出来的结果开始端是平的，该怎么解决呢？
谢谢！

unpow · 发表于 2015-7-25 22:53:39

还有一个问题就是，按照我现在的画法，我扫描的平面中有一条与碗底面垂直的线，按道理这条线扫描出来是一个与底面垂直的面，但是最后出来的效果这个面居然慢慢的倾斜了一个角度？？？

cyzhlybwgl · 发表于 2015-7-27 21:53:57

回复 6楼unpow的帖子

粗略画了一下，并不完美，方法仅供参考！
