钣金斜接法兰

1 主题	3 帖子	2 积分

Rank: 1

积分: 2

发消息

发表于 2015-6-29 16:35:23 | 显示全部楼层 |阅读模式

在实体设计中如何实现


回复

使用道具举报

0 主题	24 帖子	2229 积分

Rank: 4

积分: 2229

发消息

发表于 2015-6-30 11:42:37 | 显示全部楼层

帮助里有，帮助→钣金设计→斜接法兰

回复支持反对

使用道具举报

1 主题	3 帖子	2 积分

Rank: 1

积分: 2

发消息

楼主| 发表于 2015-6-30 17:47:45 | 显示全部楼层

我已经看了帮助，并且也试做了，但是无法自动形成两个互相交接垂直边那样的切口。


回复支持反对

使用道具举报

1 主题	104 帖子	103 积分

Rank: 2

积分: 103

发消息

发表于 2015-7-1 15:00:27 | 显示全部楼层

xuexi

回复支持反对

使用道具举报

0 主题	24 帖子	2229 积分

Rank: 4

积分: 2229

发消息

发表于 2015-7-1 15:05:19 | 显示全部楼层

先折好一条边的两个弯


回复支持反对

使用道具举报

0 主题	24 帖子	2229 积分

Rank: 4

积分: 2229

发消息

发表于 2015-7-1 15:11:47 | 显示全部楼层

再点斜接法兰


回复支持反对

使用道具举报

0 主题	24 帖子	2229 积分

Rank: 4

积分: 2229

发消息

发表于 2015-7-1 15:16:48 | 显示全部楼层

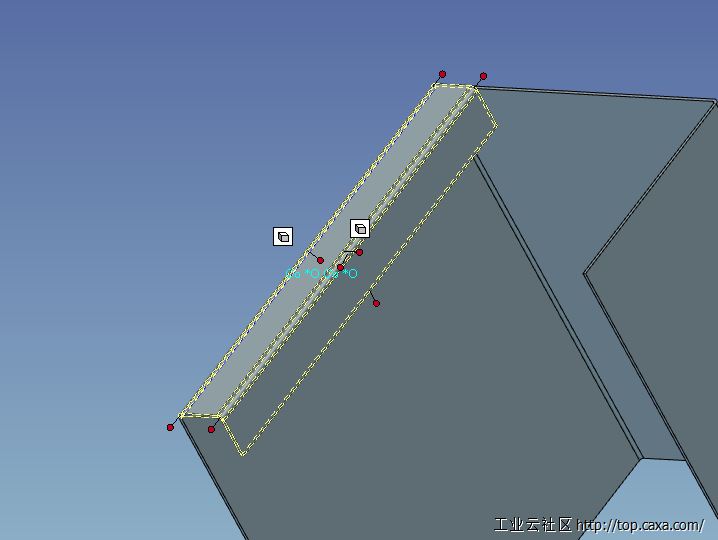

再点击选取已折好的两个弯


回复支持反对

使用道具举报

0 主题	24 帖子	2229 积分

Rank: 4

积分: 2229

发消息

发表于 2015-7-1 15:35:15 | 显示全部楼层

点击这个


回复支持反对

使用道具举报

0 主题	24 帖子	2229 积分

Rank: 4

积分: 2229

发消息

发表于 2015-7-1 15:49:16 | 显示全部楼层

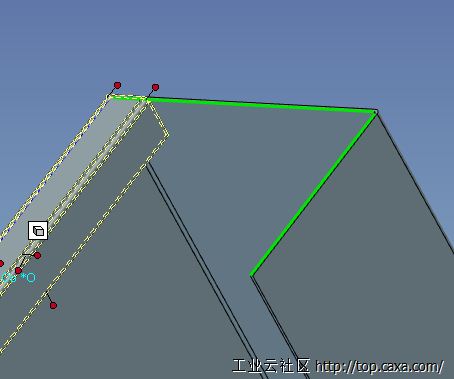

再依次选取需要折边的边


回复支持反对

使用道具举报

0 主题	24 帖子	2229 积分

Rank: 4

积分: 2229

发消息

发表于 2015-7-1 15:55:16 | 显示全部楼层

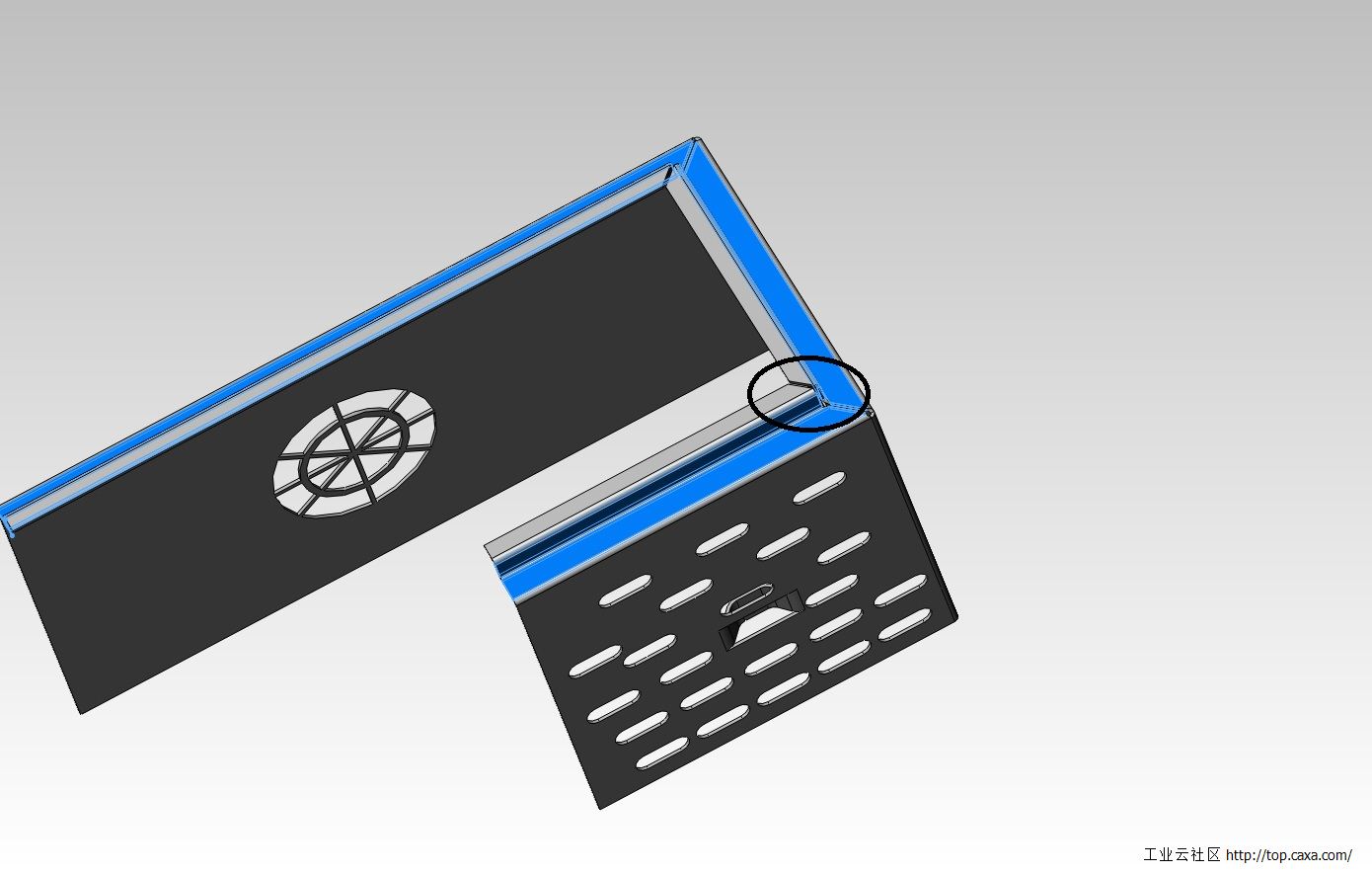

然后点对勾就可以了


回复支持反对

使用道具举报
