三维模型提取结构树问题

mskyp

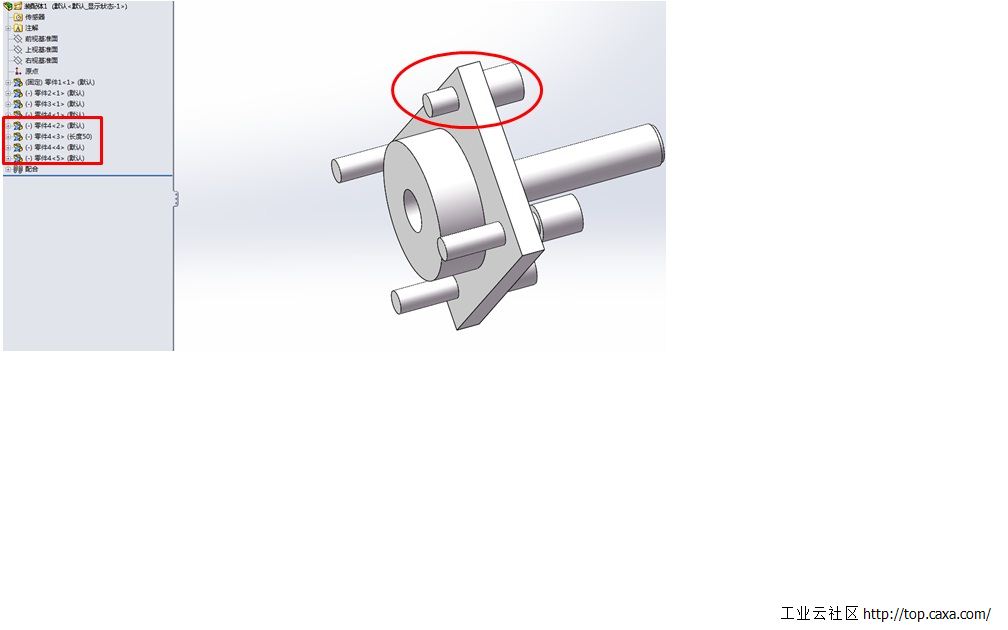

<P>使用SOLIDWORKS，在装配体中对一个零件采用配置功能，零件名称一样，此时在提取结构树时只能提取到一种零件。 举例如下图所示：对螺栓使用了配置功能，长度有50、100两种，使用提取结构树功能时只能提取到默认100长的3个，50长的1个提取不到。请问若要同时能提取到100长的3个、50长的1个要如何设置？ </P>
<P>&nbsp;</P>

mskyp

     嗯 ，才开始也想到改名，但客户说这种方式工作量太大了，装配图要重装、工程图要重画。另外提取时系统会提示有两个同名的零件，数量会累加，但是进到系统结构树后查看装配关系，数量根本没有累加，使用SOLIDWORKS集成环境功能导入也是一样。
     咨询了CAXA顾问，说若要提取到全部的零件可以使用提取结构树界面的那个“直接转换”按钮。这个目前测试来看虽然能提取到，但是不能映射三维模型里的某些参数：如SOLIDWORKS中本来就自带了一个Weight的参数表示重量，如果用“直接转换”功能，即使在Doc2Part.xml中指定了映射也不能提取到此参数，只能再新增加一个同名的Weight参数。若使用“提取”然后再“导入”系统则会自动将同名参数对应，也不用在Doc2Part.xml中指定映射关系。
