螺旋线扫描问题

30 主题	2040 帖子	2万积分

Rank: 4

积分: 23789

发消息

发表于 2011-7-12 12:24:00 | 显示全部楼层 |阅读模式

如果要做螺杆，要用到真实螺纹，但是用做个生成的螺纹很大，显示很慢。用弹簧来扫描除料，与螺纹一样，也很慢。
用螺旋线扫描生成的螺纹，好像文件很小，显示速度很快。

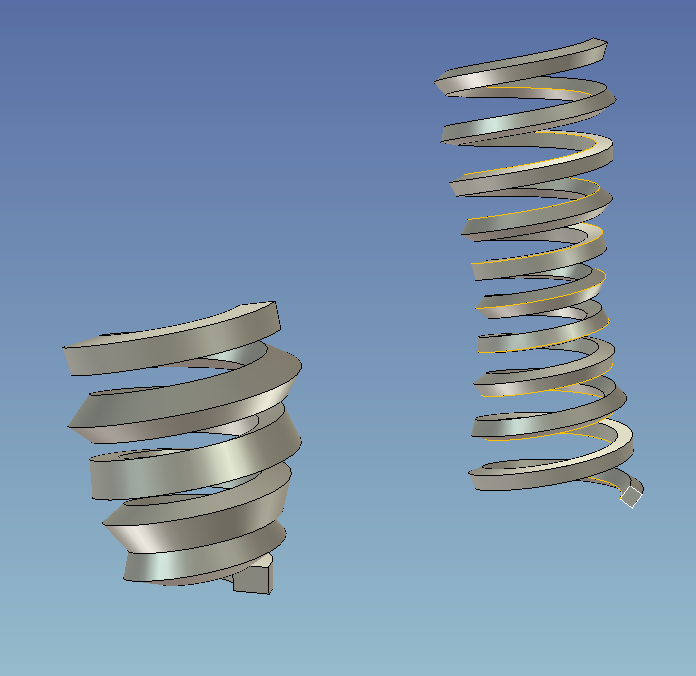

但是我不能用螺旋线做成正确的截面，截面的方向不能确定，生成的螺旋面是扭曲的，如果用向导生成，草图的方向也不能正确指定。
有什么方法正确画出截面呢？

png

png

回复

使用道具举报

30 主题	2040 帖子	2万积分

Rank: 4

积分: 23789

发消息

楼主| 发表于 2011-7-12 12:29:00 | 显示全部楼层

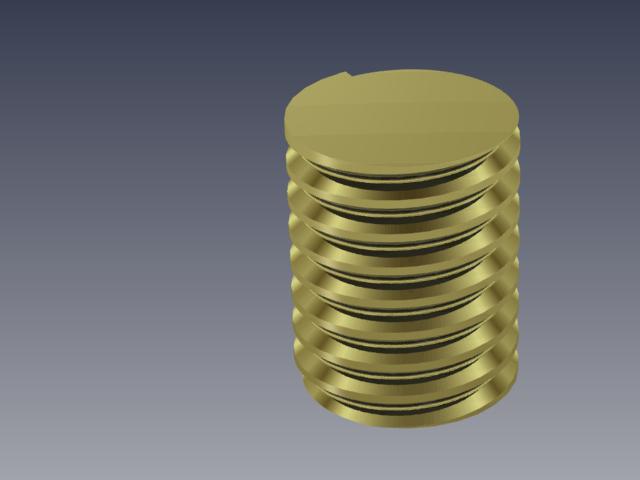

用向导可以生成平行的螺旋面，但是截面不能正确控制

png

png

回复支持反对

使用道具举报

30 主题	2040 帖子	2万积分

Rank: 4

积分: 23789

发消息

楼主| 发表于 2011-7-12 19:29:00 | 显示全部楼层

把方向弄准很困难啊
还是不行

回复支持反对

使用道具举报

10 主题	476 帖子	1万积分

Rank: 6 Rank: 6

积分: 14670

发消息

发表于 2011-7-12 19:27:00 | 显示全部楼层

不变直径的螺纹也可以使用扫描来完成，这样文件也不大。。

回复支持反对

使用道具举报

8 主题	398 帖子	1856 积分

Rank: 4

积分: 1856

发消息

发表于 2011-7-12 13:18:00 | 显示全部楼层

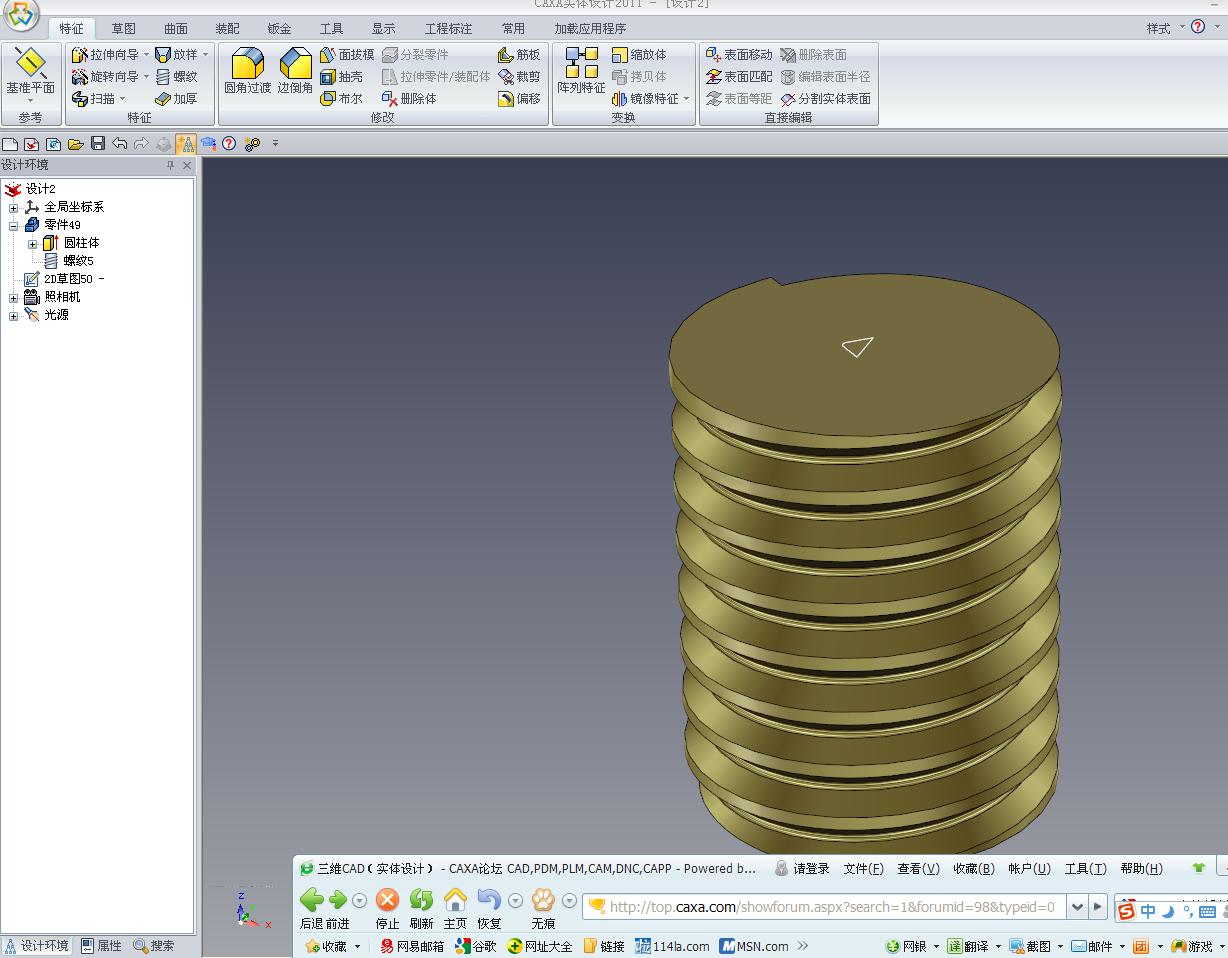

就是说掉出个圆柱体，与平面平行的面上画草图，再把方向弄准

jpg

jpg

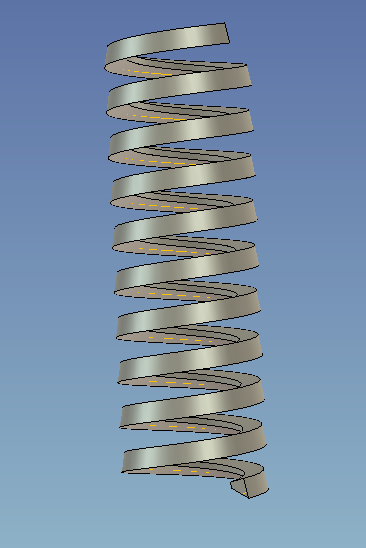

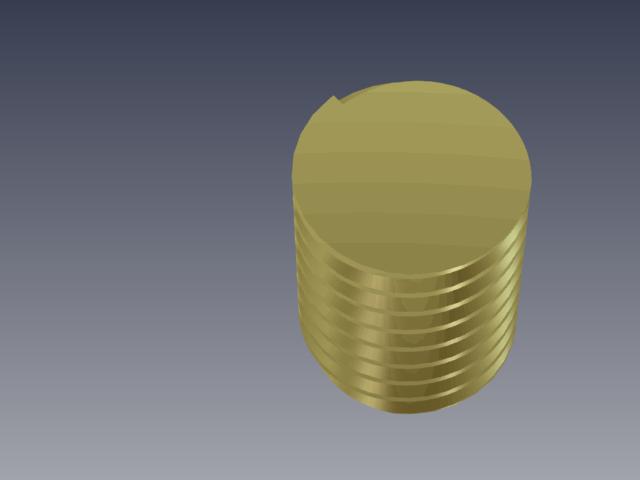

在x-y面画草图，不过有方向

jpg

jpg

回复支持反对

使用道具举报

8 主题	398 帖子	1856 积分

Rank: 4

积分: 1856

发消息

发表于 2011-7-12 13:31:00 | 显示全部楼层

就是说掉出个圆柱体，与平面平行的面上画草图，再把方向弄准

jpg

jpg

在x-y面画草图，不过有方向

回复支持反对

使用道具举报

8 主题	398 帖子	1856 积分

Rank: 4

积分: 1856

发消息

发表于 2011-7-12 19:42:00 | 显示全部楼层

回复 6# caxadaxia 的帖子

沿X轴方向只有两个方向试一下

回复支持反对

使用道具举报

5 主题	102 帖子	255 积分

Rank: 1

积分: 255

发消息

发表于 2011-8-16 10:35:00 | 显示全部楼层

回复 3# wlb1967 的帖子

能把文件上传来看一看吗？谢谢！

回复支持反对

使用道具举报

5 主题	102 帖子	255 积分

Rank: 1

积分: 255

发消息

发表于 2011-8-16 15:40:00 | 显示全部楼层

回复 9# wlb1967 的帖子

光看图，还是整不明白，做不出来呀

回复支持反对

使用道具举报

5 主题	102 帖子	255 积分

Rank: 1

积分: 255

发消息

发表于 2011-8-16 16:10:00 | 显示全部楼层

回复 11# wlb1967 的帖子

是吗？我搜过了，没找到。关键是截面在扫描的过程中有扭转，不知道怎么控制？如果截面是圆就没有问题，可是非圆的截面就出问题。能帮忙指导一下吗?谢谢！

回复支持反对
