说明一下，我本人学习CAXA实体设计才一个月有余，另外年纪偏大（50多了），做什么事儿快不了，接受新事物也比较慢，因此录屏软件不会用，就算会用了，我操作一天半夜的，也无法用，只能用文档的方式写出来，希望大家提出意见，共同进步。

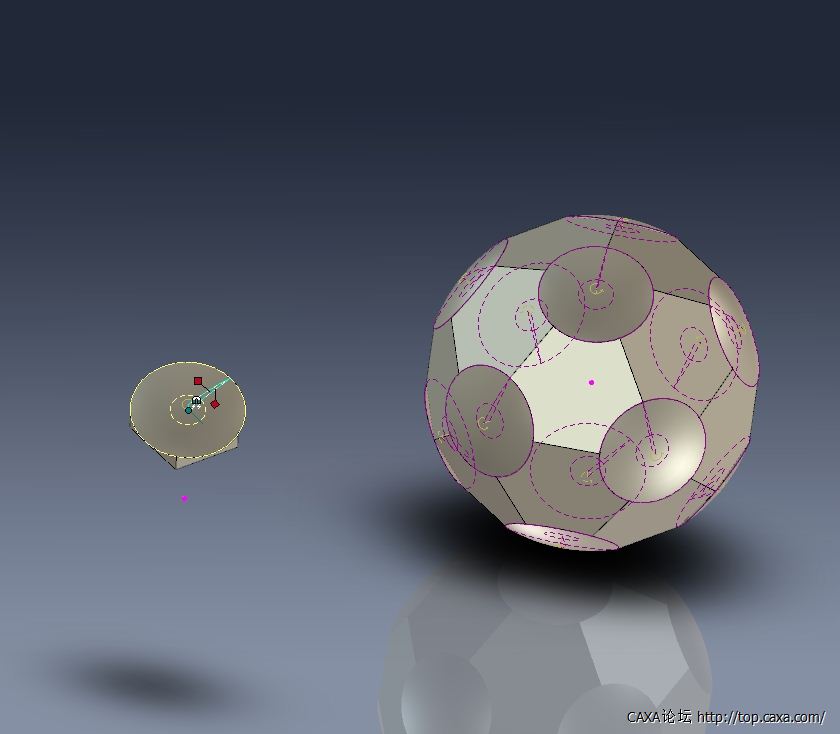

用CAXA来绘制足球，网上教程很多，方法各有特色，可以说各有千秋，各尽其妙。 而绘制的方法基本都是先制作六边形与五边形的“球皮”各一块，之后利用三维球或装配中的定位约束，再利用复制功能，把各块球皮组合成一体，最终组成一只足球，然后进行渲染。 但这个过程中，最不好处理的并不是开头，而是后来“组合”的工作。我曾用定位约束工具来装配，结果一天时间反复过四次，最终几乎全是组合成一半足球时，定位约束越来越不好用，最终失效，导致失败。 但在使用CAXA2013r2时，我发现，之所以难以定位，其实多半由于绘制的球皮是一个曲面的缘故，无论是我们用定位约束还是用三维球，在曲面上找关键点都是很难的事儿，甚至有时软件根本就不提示关键点的存在，这样导致一片对不正，片片对不正，越组合出现的误差越大，而三维球在曲面上也难以找到合适的定位点。但是，如果我们绘制的是平面，我们用六棱体与五棱体来代替球面，则极其迅速就能完成整个球的组合。但是这个球是带着棱角的，怎么消除棱角，再一个一个或扫描或旋转来做除料吗？这样做也太繁琐。因此想到了采用链接而非复制的办法来处理这些个面，最终成为足球。 基本原理是这样的。 先制作六棱体与五棱体；接着用链接方法各自复制出一份，我们目的就是用这份去组合；组合成一个带棱角的“足球”，主要利用三维球来定位；回头去修改最原始的六棱体与五棱体，变成曲面的“球皮”，因为链接的缘故，绘制好的足球立即变成圆的了；最后修饰渲染。

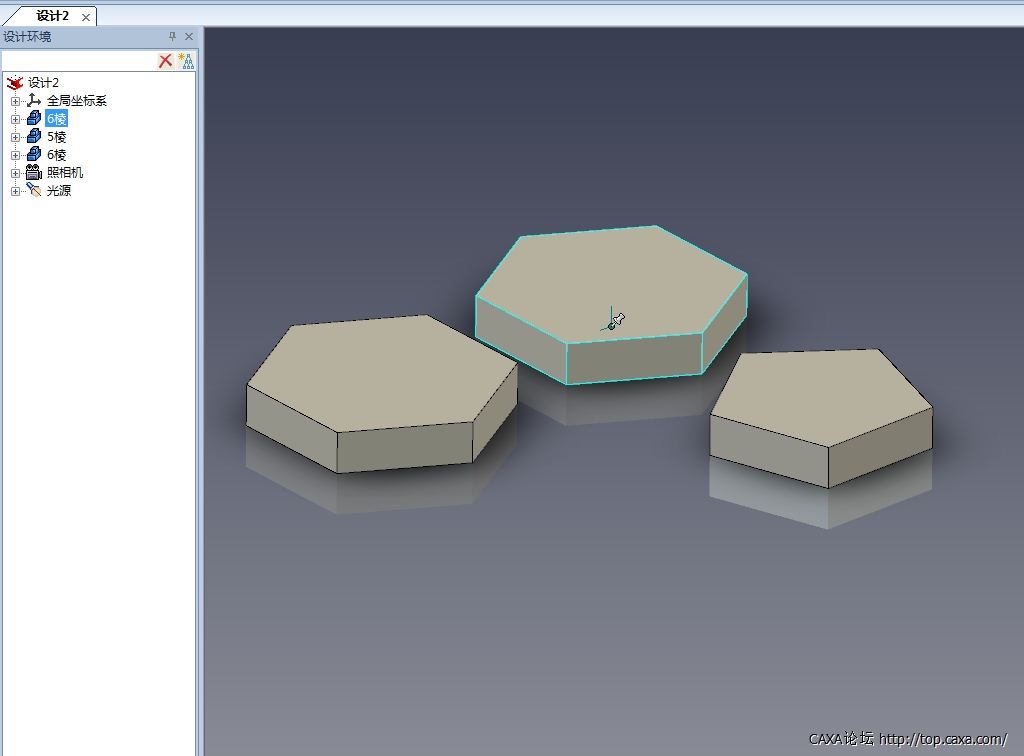

一．制作正五棱体与六棱体 1.在工作区中拉进一个正方体图素，编辑高度值为15，然后右键选择“编辑草图截面”，绘制一个边长为45的正六边形，完成后形成六棱体，在设计树中把这个六棱体更名为“6棱”。 用同样的方法再制作一个五棱体，更名为“5 棱”，同时用三维球工具把六棱体复制一份。

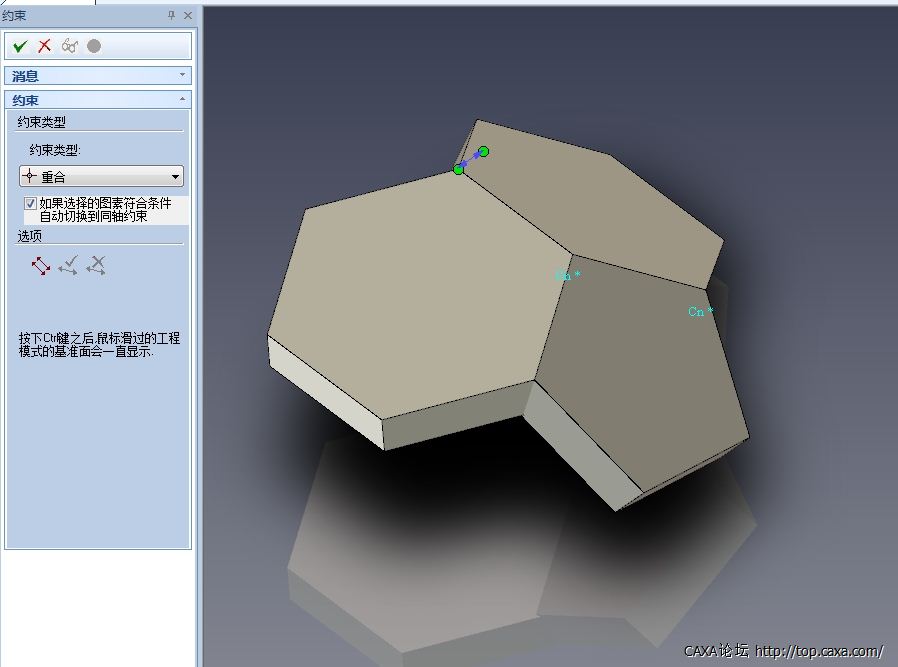

2. 组合。把两个六棱体与一个五棱体组合到一起。打开装配中的“定位约束”命令，选择重合，然后把三个多棱体组装到一起。组合时注意上边对齐。

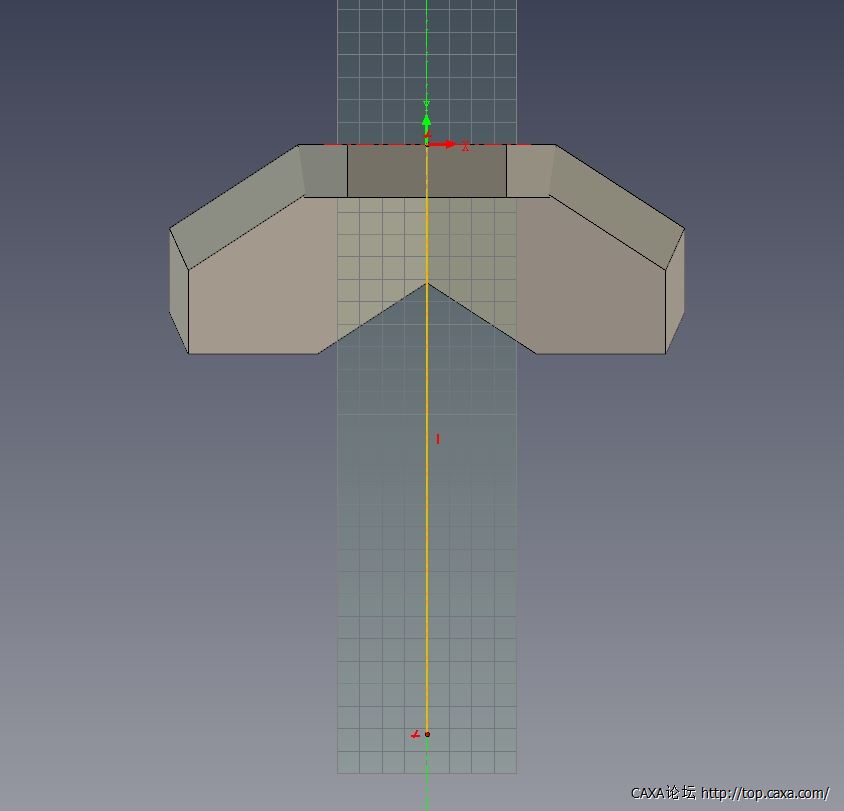

3.绘制定位点，这个点是为了将来装配使用的，需要利用三个多棱体组合以后平面重线的交点，也就是足球的球心。在五棱体上新建草图，改变草图角度为垂直于五棱体上表面，之后绘制一条两点线。
用同样的方法，在六棱体上绘制两点线，并在此线与五棱体上建立草图上的两点线的交点处用绘图工具“点”，画一个点，之后把这条两点线删除。然后再把草图1 也删除。选择草图2 ，提取曲线，生成零件1 ，把草图2 也删除。

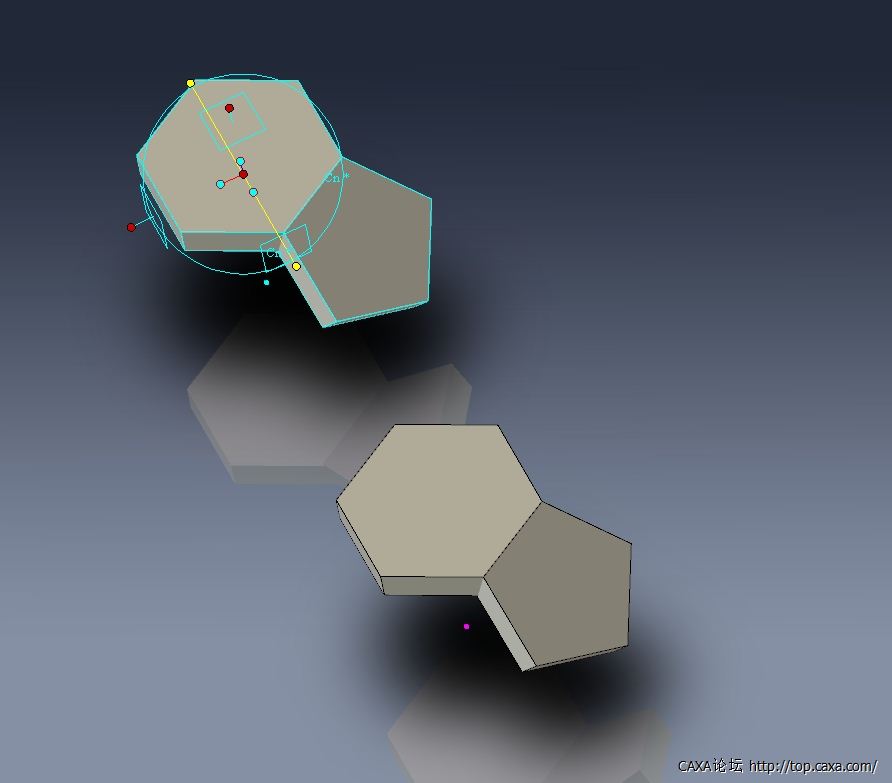

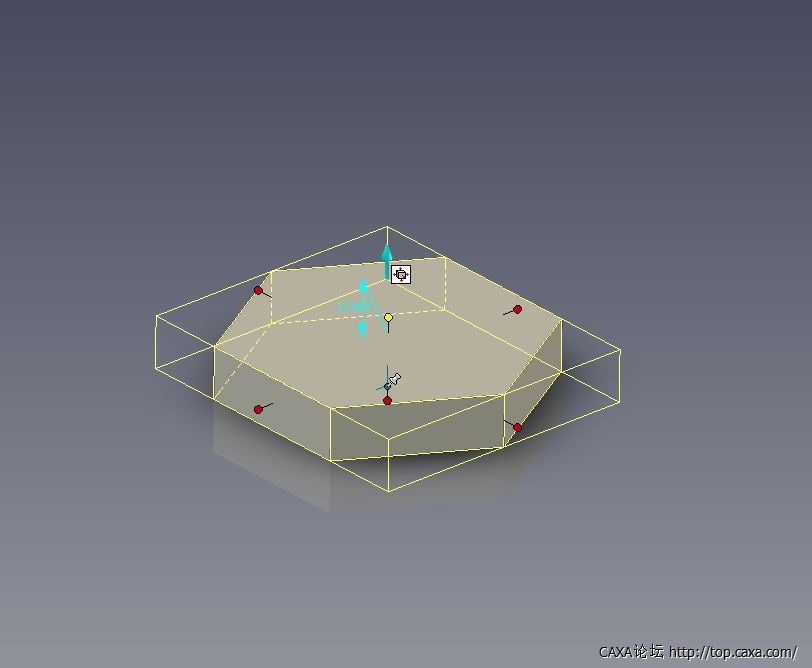

4.生成链接。先删除掉两个六棱体中的一个（只保留下一个用来做为链接的原始模型就可以了），然后选中组合在一起的六棱体与五棱体的组合体与定位点，调出三维球工具，右键拖动组合体到适当的位置，松开后出现快捷菜单，选择“链接”，这一点至关重要！

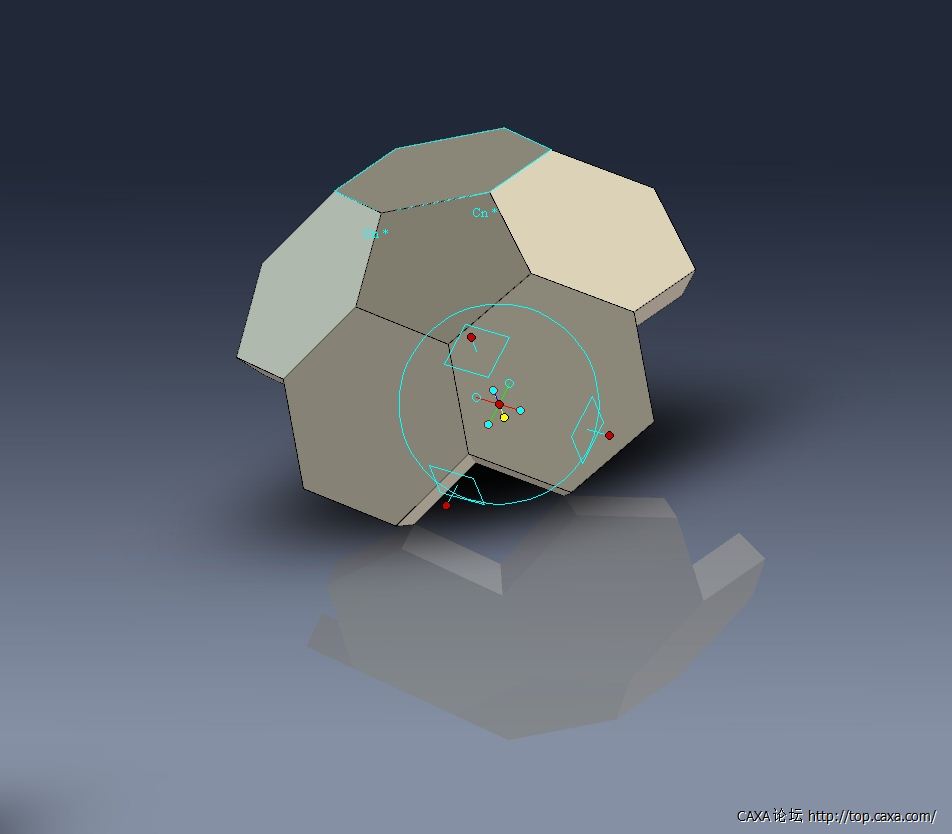

二．组装带棱角的“足球”1.调出三维球，以五棱体为中心，用链接的方法复制出另外四个六棱体。

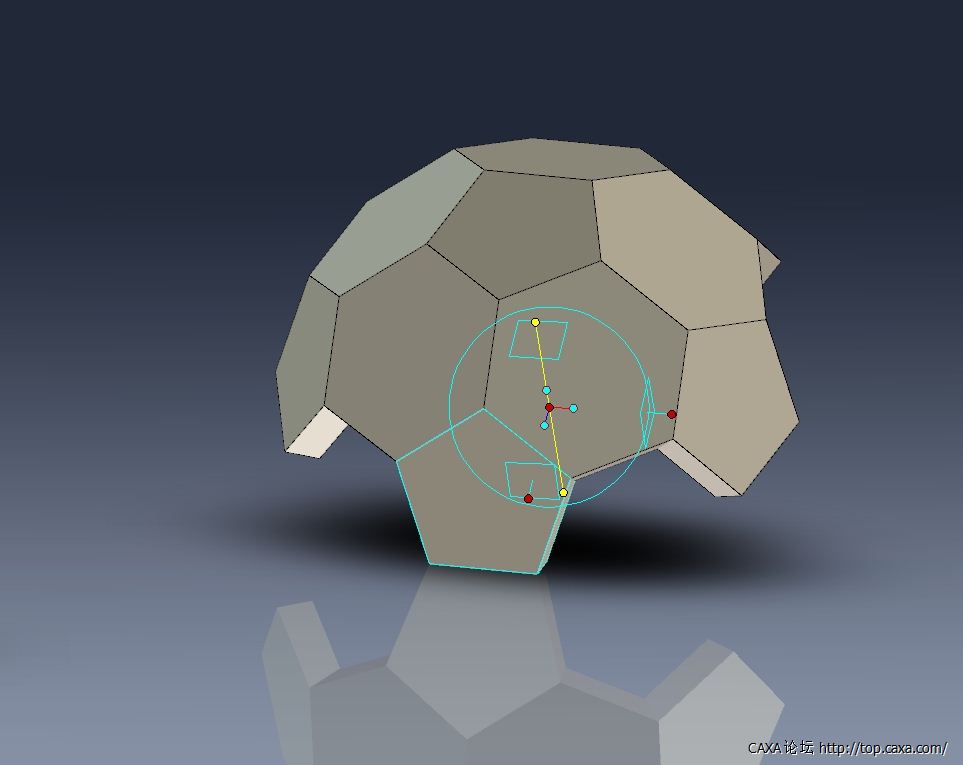

2. 用同样的方法，再链接复制五个五棱体，接合在五个六棱体下面。
3. 依然用三维球去链接复制五个六棱体接在下面。注意：由于我们装配的全是正五棱体与六棱体，在控制方向时，无论使用到点，与边平行，与面垂直，都极其好用准确，因为本身多棱体很规则，所以装配相当的省力。

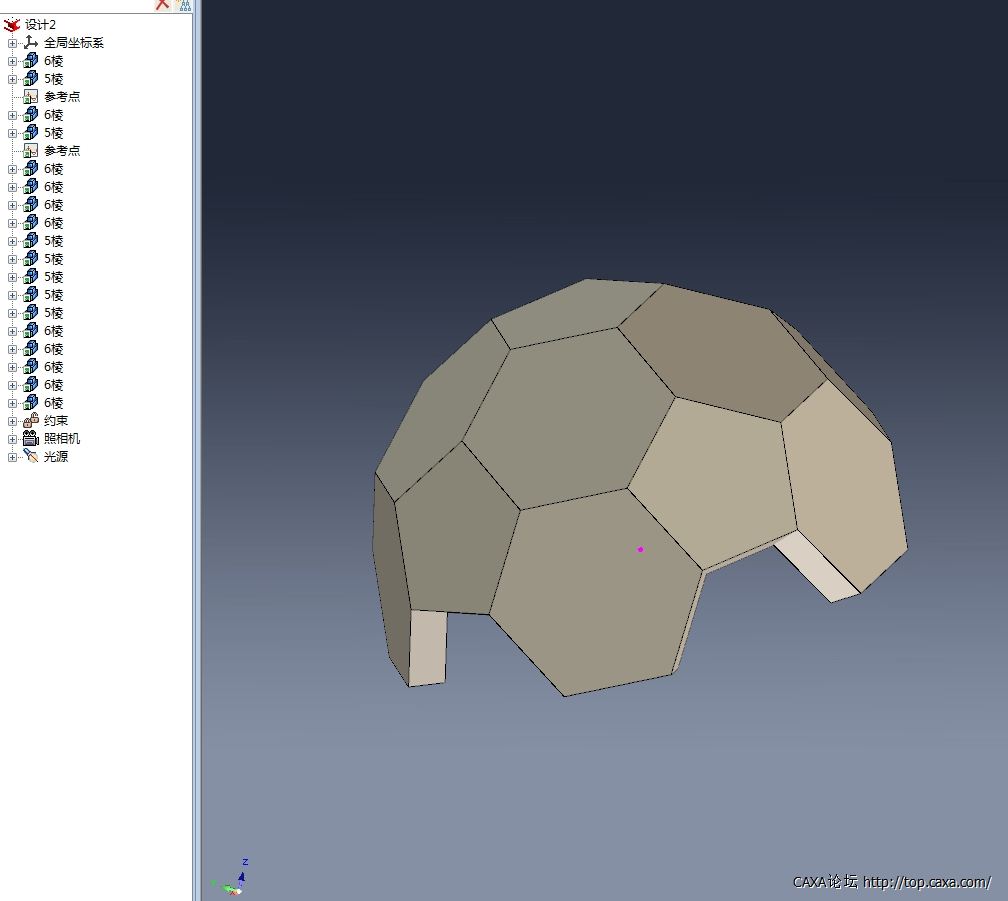

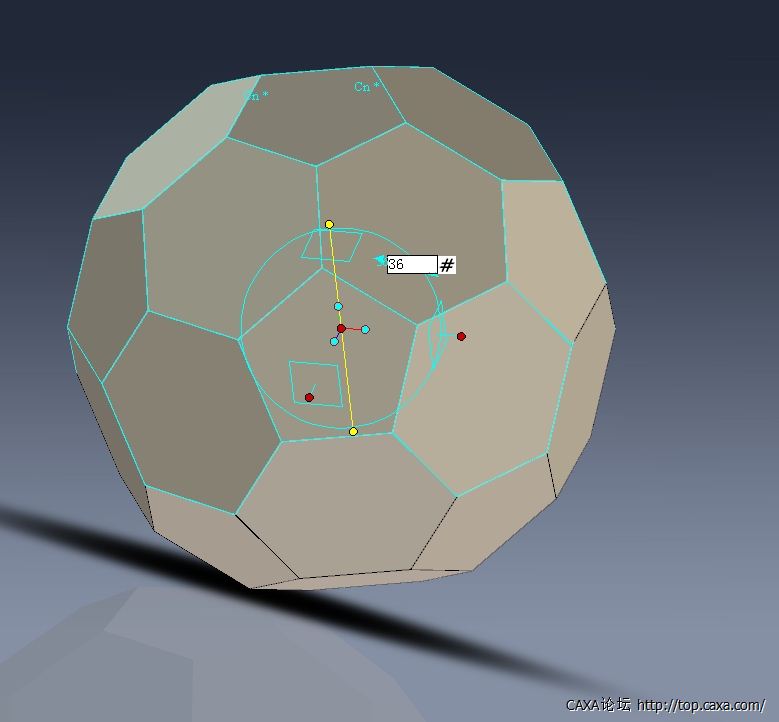

4. 全选“半球”，调出三维球，利用镜像中的链接命令复制出球的另一半，调整角度，让两个半球啮合成无缝的球体。

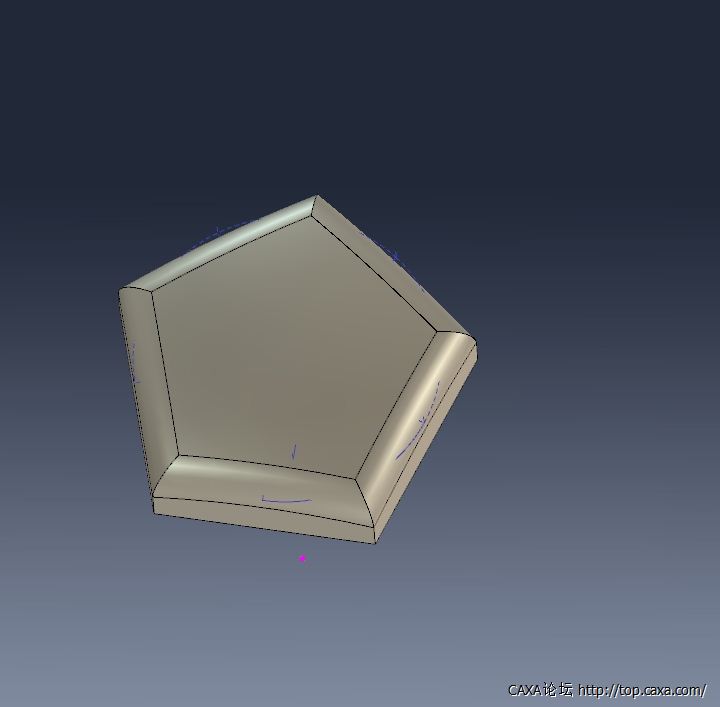

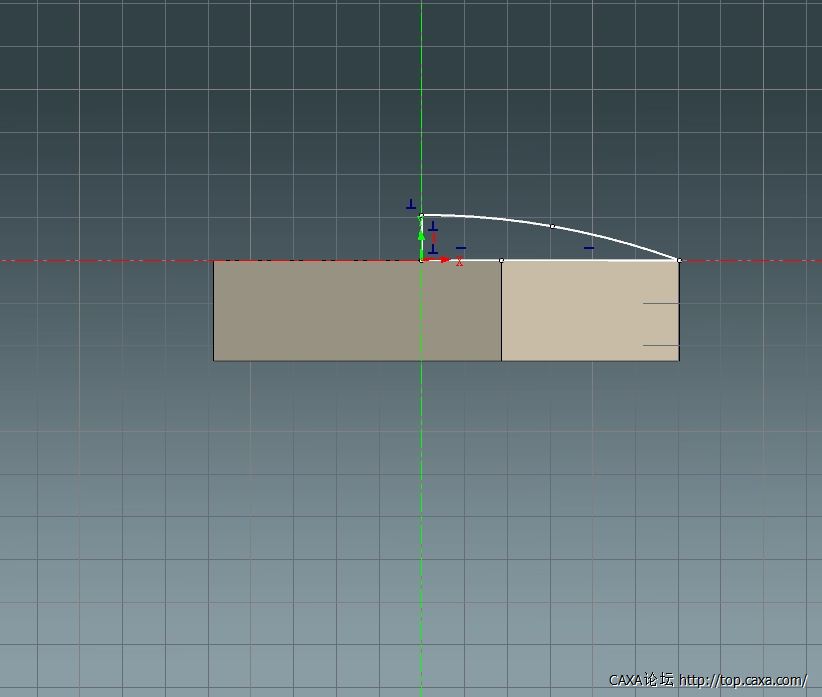

三．加工球皮 1.在五棱体表面旋转生成曲面。先把做为参考用的“6棱”压缩隐藏，只对“5棱”进行操作。然后在五棱体上表面建立草图。其中圆弧的圆心就是当初绘制的参考点。
旋转生成球冠。
用孔型长方体除料，把球冠切割成六角形。之后对上边棱进行圆角倒角，倒角半径为8。

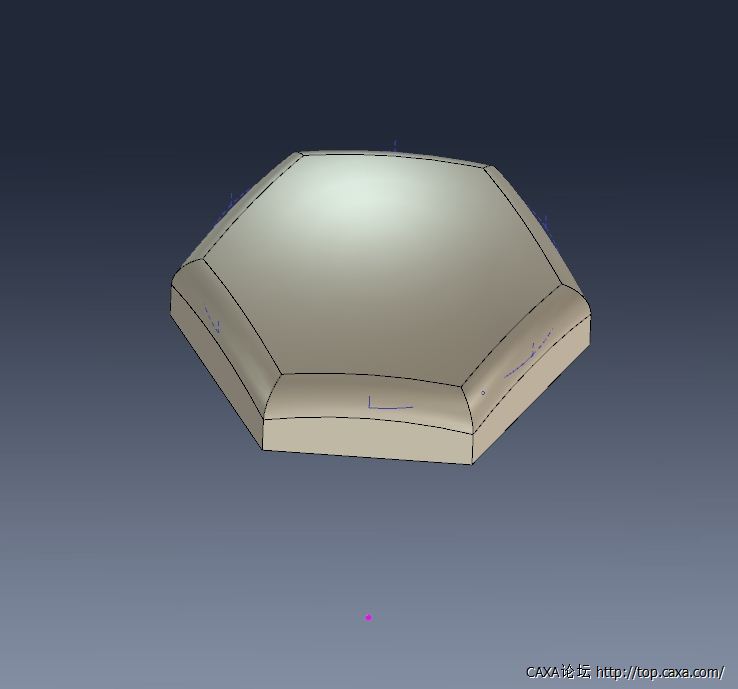

2.对六棱体“6棱”进行同样的操作。

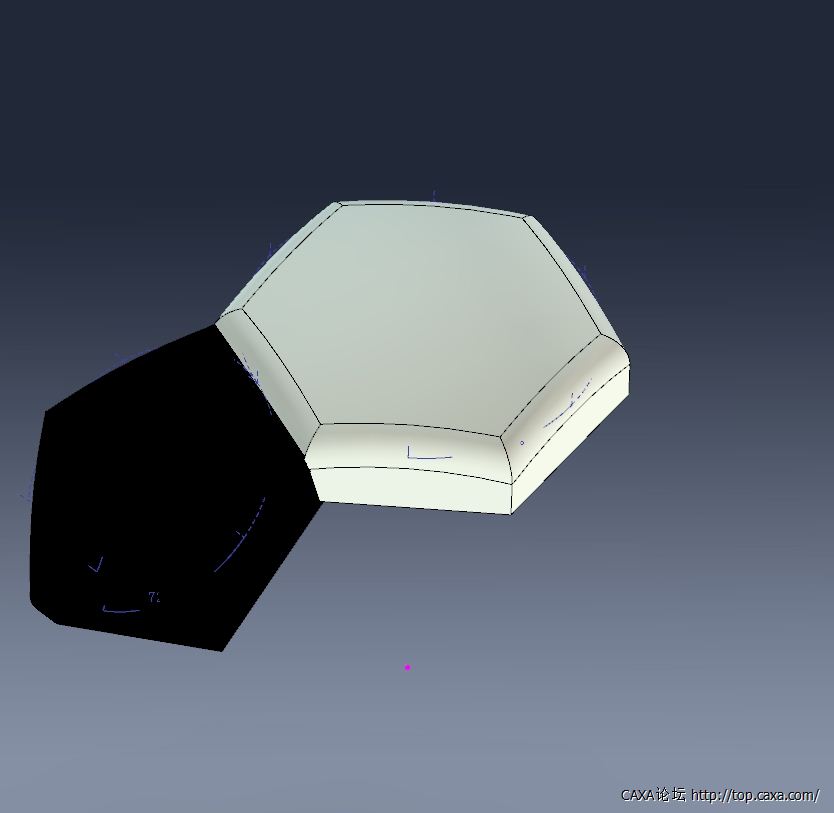

至此，足球绘制完成。 四．渲染 打开工具- 颜色，用黑色填涂模具的五棱体，用白色填涂模具中的六棱体，整个足球上的五边形表面与六边形表面就会产生相应的色彩变化，不必一个一个去渲染，这个速度是奇快的。
把当成模具用的五棱体与六棱体或删除或压缩，一只足球制作完成。

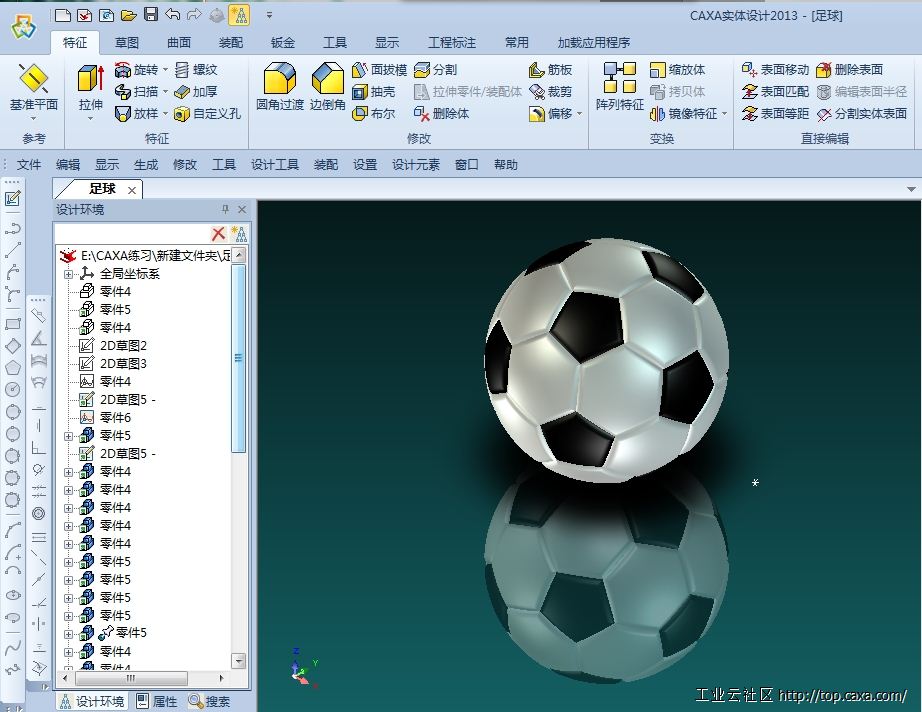

实时渲染后的效果。
源文件附后。 |
