caxa2013实体中钣金怎么展开存为二维图,谢谢!!

[复制链接]

4

主题

30

帖子

85

积分

新手上路

Rank: 1

积分
85
QQ
发表于 2014-7-7 13:02:13 | 显示全部楼层 |阅读模式
我使用caxa2013实体设计,设计好三维后,请教怎么展开后另存,在转换为二维,谢谢!!!
回复

使用道具 举报

30

主题

2040

帖子

2万

积分

版主

Rank: 4

积分
23789

咖迷社区专家(CAXA)

发表于 2014-7-7 13:25:37 | 显示全部楼层
先保存好实体文件

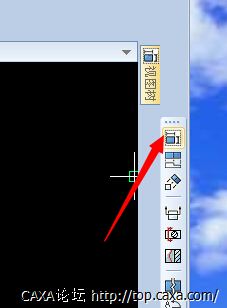

在实体环境下,新建一个图板文件(新的图纸环境),

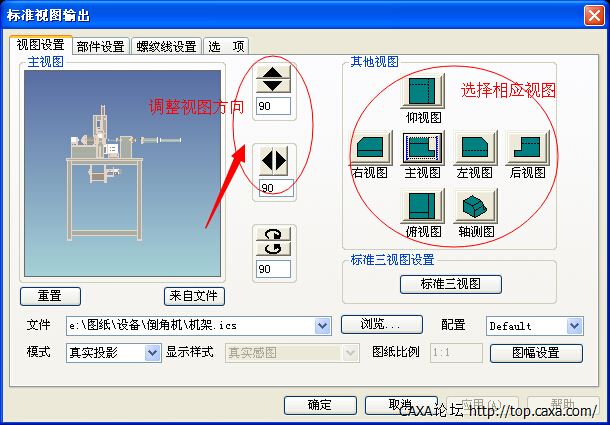

读入视图

选择相应视图

做好图幅,比例设置,标注尺寸,保存后就是二维图纸了。

回复 支持 反对

使用道具 举报

69

主题

937

帖子

1911

积分

高级会员

Rank: 4

积分
1911
发表于 2014-7-8 10:29:18 | 显示全部楼层
用三维接口
回复 支持 反对

使用道具 举报

0

主题

1

帖子

7

积分

新手上路

Rank: 1

积分
7
发表于 2015-7-19 23:22:00 | 显示全部楼层
caxa钣金展开以后,怎么正视展开图,以便生成二维图纸!
回复 支持 反对

使用道具 举报
