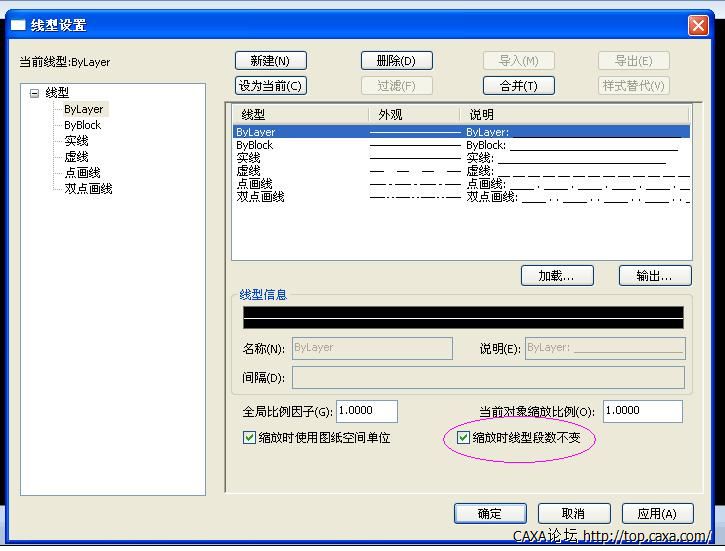

2007线型文件格式和2009以后的线型格式不同的，你可以参考下下面的介绍。
自定义线型中的文字
线型中可以包含字体中的字符。 包含嵌入字符的线型可以表示实用程序、边界、轮廓等等。 指定顶点时将动态绘制直线，就象使用简单线型一样。 嵌入直线的字符始终完整显示，不会被截断。
嵌入的文字字符与图形中的文字样式相关。 加载线型之前，图形中必须存在与线型相关联的文字样式。
包含嵌入字符的线型格式与简单线型格式类似，因为它是一列由逗号分隔的图案描述符。
字符描述符格式
在线型说明中添加文字字符的格式如下所示：
["text",textstylename,scale,rotation,xoffset,yoffset]
这种格式被作为描述符添加到简单线型。 例如，名为 HOT_WATER_SUPPLY 的线型定义为
*HOT_WATER_SUPPLY,---- HW ---- HW ---- HW ---- HW ---- HW ----
A,.5,-.2,["HW",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.2
这表示一种重复图案，以 0.5 个图形单位长度的划线开头，然后是 0.2 个图形单位长度的空移、具有一定缩放比例和位置参数的字符 HW 以及另一个 0.2 个图形单位长度的空移。 文字字符来自指定给 STANDARD 文字样式的文字字体，缩放比例为 0.1、相对旋转角度为 0 度、X 偏移为 -0.1、Y 偏移为 -0.05。该图案继续直线长度，以长度为 0.5 个图形单位的划线结束。 该线型如下所示。

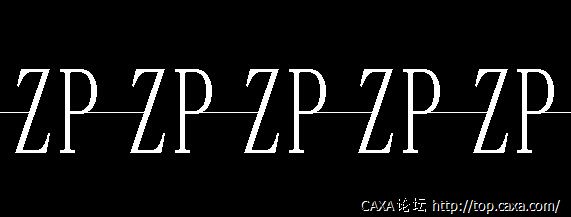

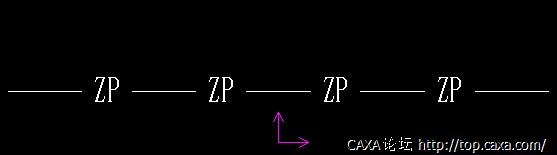

请注意，向右上挑的总长为 0.2 + 0.2 = 0.4，文字原点在 X 方向上相对于首次向右上挑的端点偏移 -.01 个单位。 等价线型为
*HOT_WATER_SUPPLY,---- HW ---- HW ---- HW ---- HW ---- HW ----
A,.5,-.1,["HW",STANDARD,S=.1,R=0.0,X=0.0,Y=-.05],-.3
整个向右上挑仍然是 0.1 + 0.3 = 0.4，但是文字原点在 X 方向上未发生偏移。
下面介绍了有关字符描述符中每个字段的附加信息。 要使用的值是带符号的十进制数字，例如 1、-17 和 0.01。
text
要在线型中使用的字符。
text style name
要使用的文字样式的名称。 如果未指定文字样式，AutoCAD 将使用当前定义的样式。
scale
S=值。 要用于文字样式的缩放比例与线型的比例相关。 文字样式的高度需乘以缩放比例。 如果高度为 0，则 S=值的值本身用作高度。
rotation
R=值或 A=值。 R= 指定相对于直线的相对或相切旋转。 A= 指定文字相对于原点的绝对旋转；即所有文字不论其相对于直线的位置如何，都将进行相同的旋转。 可以在值后附加 d 表示度（度为默认值），附加 r 表示弧度，或者附加 g 表示百分度。 如果省略旋转，则相对旋转为 0。
旋转是围绕基线和实际大写高度之间的中点进行的。
xoffset
X=值。 文字在线型的 X 轴方向上沿直线的移动。 如果省略 xoffset 或者将其设置为 0，则文字将没有偏移，并且会变得复杂。 使用该字段控制文字与前面提笔或落笔笔划间的距离。 该值不能按照 S=值定义的缩放比例进行缩放，但是它可以根据线型进行缩放。
yoffset
Y=值。 文字在线型的 Y 轴方向垂直于该直线的移动。 如果省略 yoffset 或者将其设置为 0，则文字将没有偏移，并且会变得复杂。 使用此字段控制文字相对于直线的垂直对齐。 该值不能按照 S=值定义的缩放比例进行缩放，但是它可以根据线型进行缩放。
|
|
