CAXA2013R1图库螺栓尺寸标注小问题

zhangguoren · 发表于 2013-7-30 08:51:21

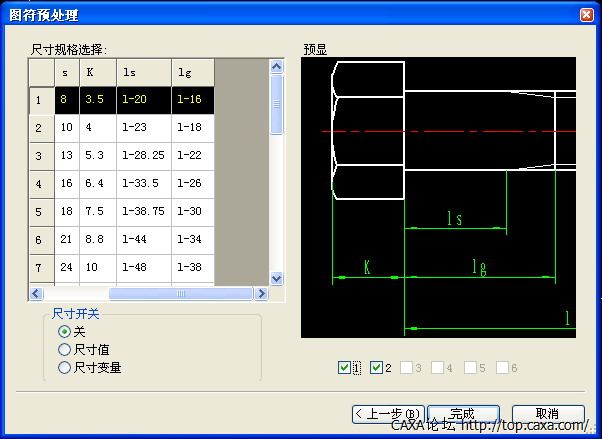

CAXA2013R1图库螺栓尺寸标注中的Lz,和Lg标注位置与表格中的数值是否相反了？

不会贴图，大家看一下，是不是？

sunyanmin · 发表于 2013-7-30 10:13:29

那个标准号的螺栓？一个个看也没有LZ，好像有ls和lg，我查的是2013R1自带的图库

lzy.355 · 发表于 2013-7-30 14:02:58

回复 1楼zhangguoren的帖子

应该是lg和ls,貌似反了。

sunyanmin · 发表于 2013-7-30 14:56:41

回复 1楼zhangguoren的帖子

楼主说的如果像上图是GB/T5780-2000六角头螺栓的图符的话：
ls和lg的标注位置并没有标反。原因如下：
1、请注意这个图符的插入点。此图符的插入点是尺寸ls、lg和l的左端，也就是尺寸K的右端，即螺栓头的中心为插入点的。在定义元素属性时，插入点即相当于坐标系的原点，其它坐标的定义都是以坐标原点为基准定义的。
2、在坐标原点的右边（即插入点开始向虚拟的X轴正半轴方向），有三个依次增大的尺寸ls、lg和l，而l为系列变量，其值在数据编辑里依据标准输入，剩下的ls和lg是在系列变量l的基础上减少一定的长度而得到的。
3、若从坐标原点开始，明显是lg大于ls，因此在l里减去一个小的数（如16）得到lg，减去一个大的数（如20）得到ls，这样才能使lg大于ls。
楼主现在可明白了？
需要说明的是：
螺栓螺纹部分的长度很重要！
l减去lg就是螺栓螺纹部分的长度，对照标准就可以看出：对lg减去16，这个值16可能是不对的(我不是特指GB/T5780-2000如上图中的16螺纹长度尺寸不对，而是指在CAXA自带的图库中有这样的问题，此处用它举例说明），它和标准中的螺纹部分长度有时是不一致的！因此当提出某个螺栓，想配上垫圈和螺栓，想再看看剩余的螺栓螺纹部分长度够不够时，就有问题了！图符显示的螺纹部分长度够用，而实际上螺纹的长度是不够的！没有别的办法，只能是修改图符中的数据，让它和标准一致，那么在提出的图符才能反映螺栓的螺纹部分真实尺寸。
以前发过一个我自改的六角头螺栓部分的图库，但有人说使用的时候有问题，我也不知道是什么问题，在我的机子上用的好好的。如果要用的话，有机会了再发吧。

Sory · 发表于 2013-7-31 21:46:33

很复杂。

fanfu · 发表于 2013-8-1 15:50:19

4#解释的够详细，也够复杂。

zhangguoren · 发表于 2013-8-1 16:11:27

谢谢大家。对。我说的就是GB/T5780,建议直接标注螺纹的有效长度，使用时方便多了。另外你是怎么放大右侧图的，提取标准件时，看不清楚尺寸符号。点右键放大后，怎么移动图和缩小图呀？见笑了。

sunyanmin · 发表于 2013-8-1 16:59:04

回复 7楼zhangguoren的帖子

右键连续单击连续放大，要缩小的话在当前页面上我还是没找到方法，只有点另一个图库如GB/T5781后再回点GB/T5780。想移动的话好像不行吧，只能放大了看看。

ysq990708 · 发表于 2013-8-1 17:02:14

学习……

fanfu · 发表于 2013-8-1 22:13:05

回复 7楼zhangguoren的帖子

在2013中缩写的方法有：
1. 双击左键：效果吗？自己试验吧
2. 按住左键，再单击右键：效果吗？也自己试验吧
