局部改层改尖角细实线

caxadaxia · 发表于 2013-5-19 10:39:33

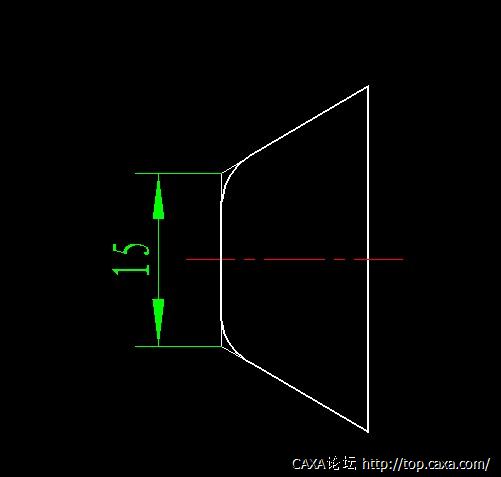

大家应该经常会遇到圆角的标注尺寸到尖角的位置吧，尖角处要细实线连接才可以标注尺寸。

在图板还没有这个功能出来前，用局部改层把粗实线改为细实线比较方便。

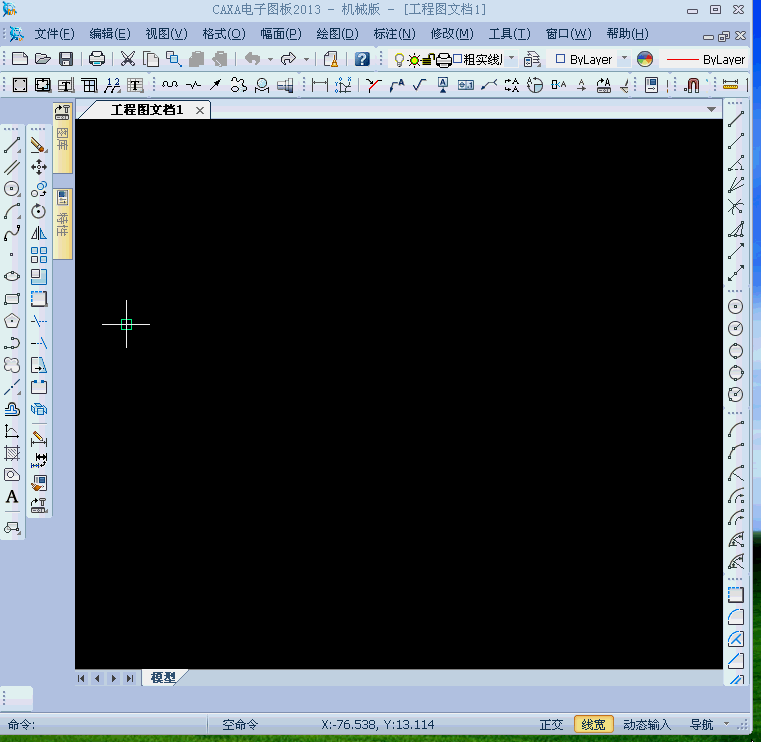

先用不裁剪倒圆角，然后格式－图层工具－局部改层命令，出来对话框，选择细实线层，先选择一条直线，再选择这条直线上的两点，就改为细实线了。按右键重复命令，直到改完。可惜这个命令只是单次，没有连续，只能右键重复命令。
已经倒圆角了的，可以用过渡－尖角命令在生成尖角。


caxadaxia · 发表于 2013-5-19 12:17:38

回复 2楼laoxu1112的帖子

还要直接改成细实线是最好的。以前就有提出过。
现在有三个选项，裁剪，裁剪始边，不裁剪，再增加个选项，改细线

zhjn1967 · 发表于 2013-5-20 09:43:53

学了一手，谢谢。
7#问题不存在，记忆中98版就有画键槽

nie8888 · 发表于 2013-5-20 05:49:10

像这样的小的没开发的功能还有画键槽.每次画键槽都是靠手工画,要是自动画出就好了,以前可以下载到键槽的块图库,但还是不太方便

laoxu1112 · 发表于 2013-5-19 11:52:54

提示: 作者被禁止或删除内容自动屏蔽

laoxu1112 · 发表于 2013-5-19 13:01:29

提示: 作者被禁止或删除内容自动屏蔽

fanfu · 发表于 2013-5-20 06:38:15

键与键槽可以使用图库中的常用图形下的常用剖面图解决。

anter_xf · 发表于 2013-5-19 18:52:03

谢谢楼主。又学了一手。每天逛论坛，每天有新收获。

laozhao0130 · 发表于 2013-5-19 12:22:58

直接增加个选项4就行了

wjp · 发表于 2013-5-22 09:37:09

学了一手，谢谢。
7#问题不存在，记忆中98版就有画键槽
zhjn1967 发表于 2013/5/20 9:43:53

构件库里面有
