链条链轮如何装配成啮合状态

cyzhlybwgl · 发表于 2013-5-15 08:46:37

本法较笨，但对初学者可用，也可多练练。仅供参考！
为想用者方便，用截图，不用下载就了解了。
滚子链为：ISO 12A, 链轮为：P=19.05;d=85.6;Z=14;节距角α=25.714º。两轮距L=450mm

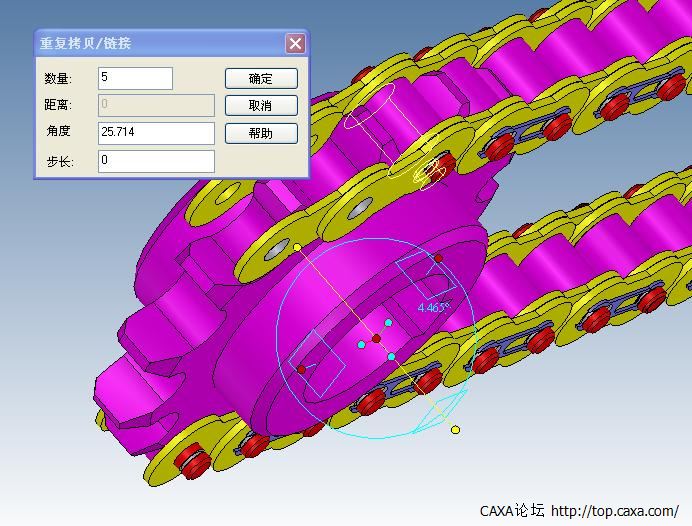

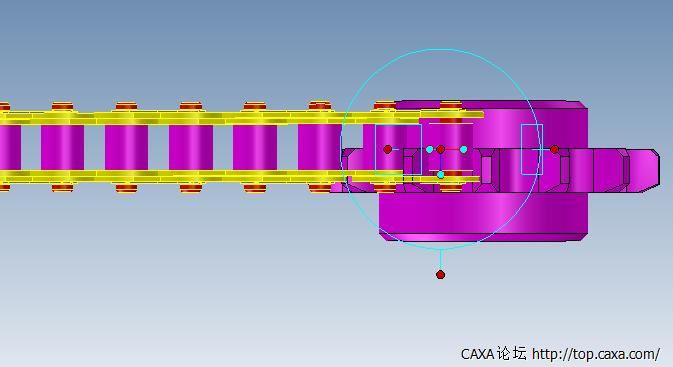

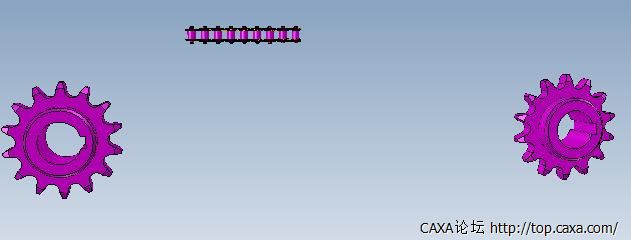

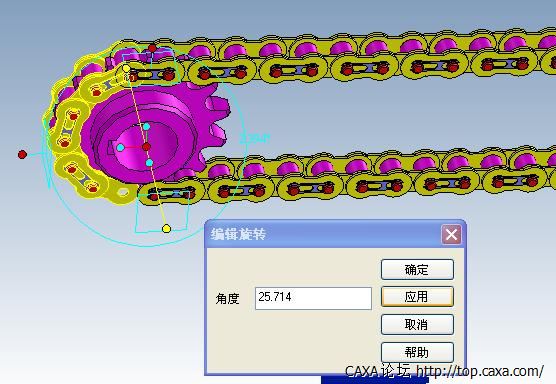

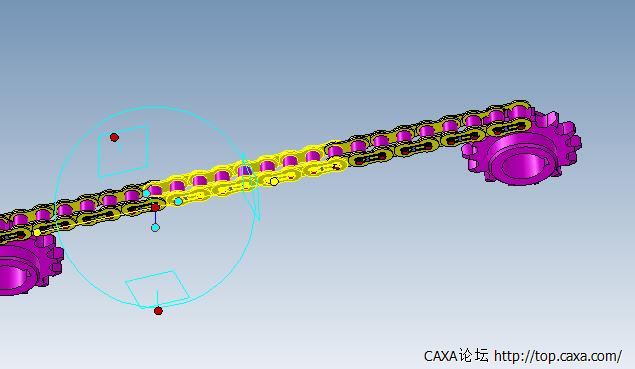

1.对已画的链条“三维球”—“转动”；“平移”到链轮齿槽啮合，可检查尺寸，见图1,2,3.

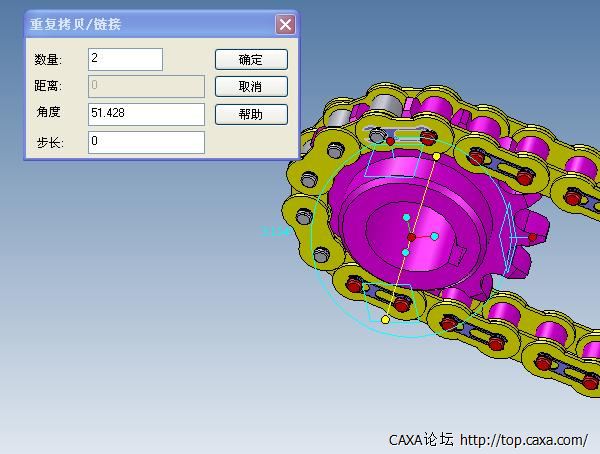

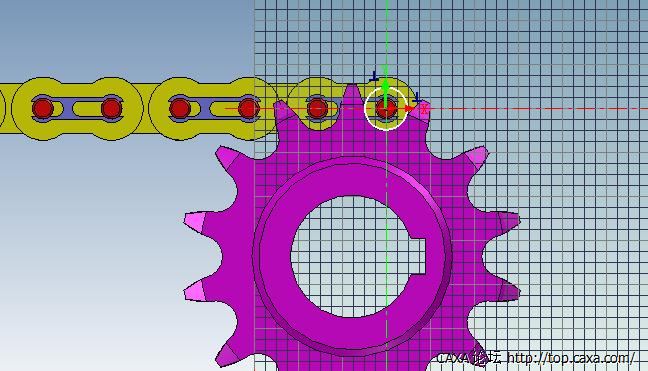

2.对链条“拷贝”2次（根据长短定次数）。见图4，5.

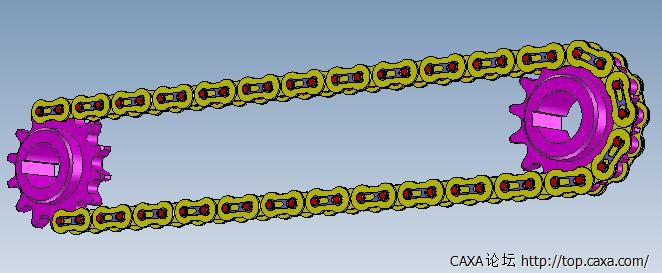

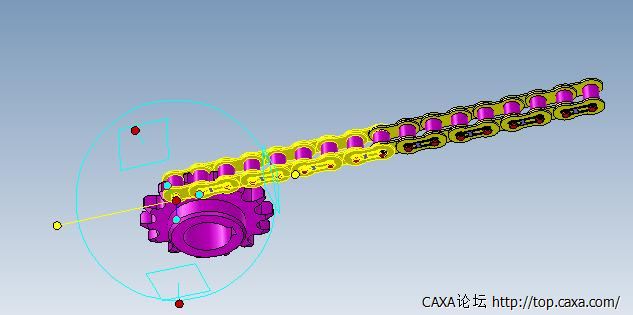

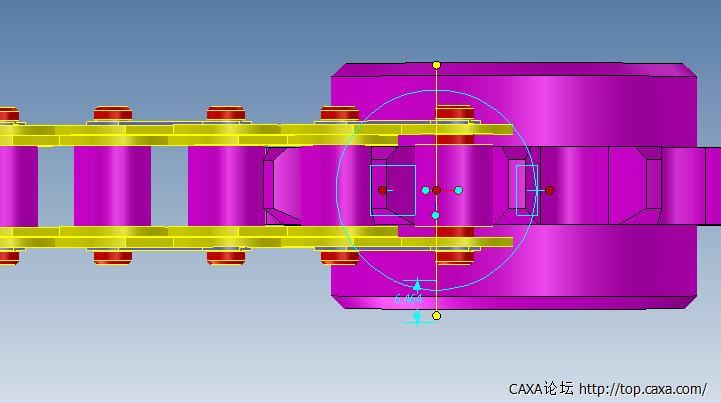

3.“拷贝”销轴，滚子等。“拷贝”的头一片连接片及弹簧卡片、需“转角”对准。然后再拷贝。见图6,7,8.
4.对一端圆弧段链条，“拷贝”到另一端到位。缺片补上，多余的去掉。见图9,10，11.
最后完成。
