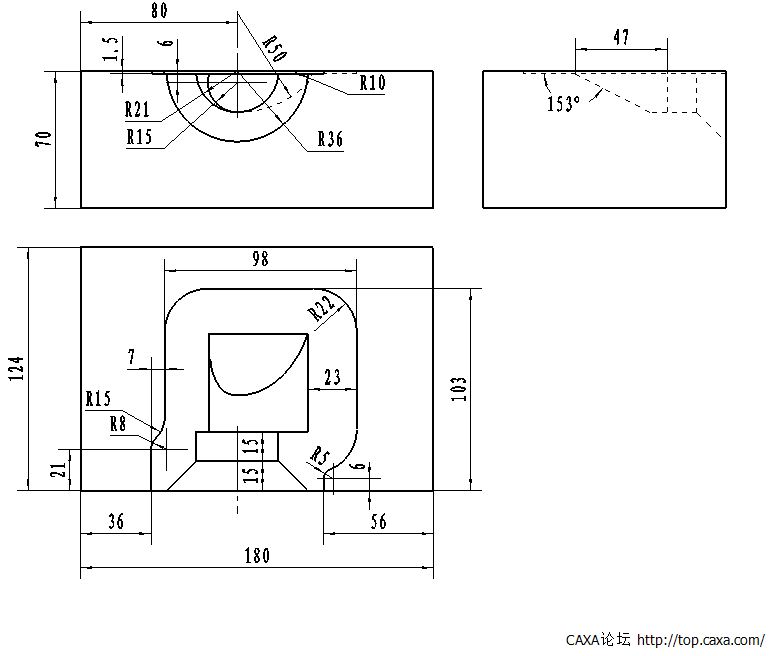

老师们帮助我一下,看看这个图应该怎么出实体。
回复

使用道具 举报

12

主题

107

帖子

758

积分

中级会员

Rank: 3Rank: 3

积分
758
发表于 2013-2-28 21:08:46 | 显示全部楼层

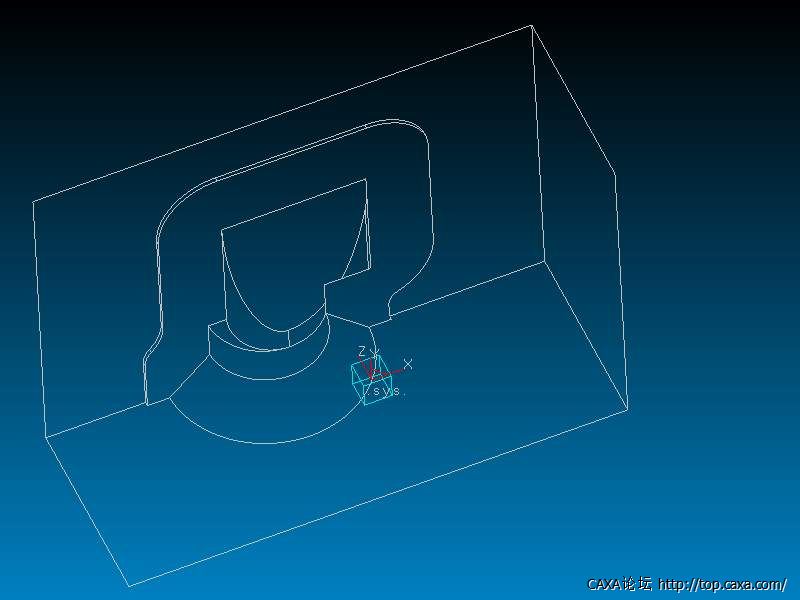

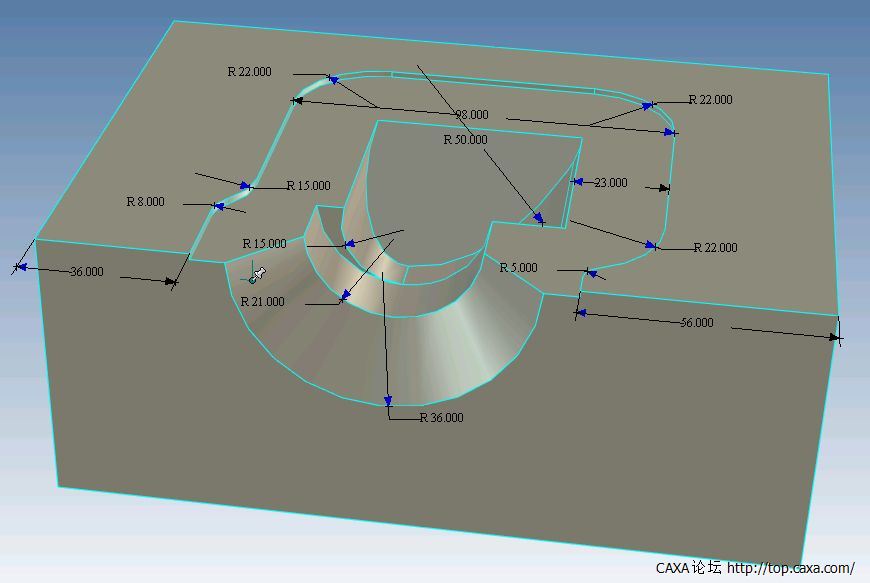

用制造工程师作了下.
回复 支持 反对

使用道具 举报

8

主题

422

帖子

5614

积分

金牌会员

Rank: 6Rank: 6

积分
5614
QQ
发表于 2013-2-28 21:12:01 | 显示全部楼层
上传一种绘制方法,供参考。

习题2.ics

130.5 KB, 下载次数: 6145

回复 支持 反对

使用道具 举报

69

主题

937

帖子

1911

积分

高级会员

Rank: 4

积分
1911
发表于 2013-2-28 23:26:48 | 显示全部楼层
这个还是很好做的,先拖入一个长方体,按图纸尺寸调整包围合尺寸,然后在上平面做草图拉伸除料1.5深;再在开口中点做旋转除料草图生成半喇叭口及半圆口;再在半圆口端面做R15和R50相切草图并拉伸除料47;再添加一个长方体并旋转63度就成了。


回复 支持 反对

使用道具 举报

15

主题

339

帖子

300

积分

注册会员

Rank: 2

积分
300
QQ
 楼主| 发表于 2013-3-1 07:55:57 | 显示全部楼层
谢谢老师们,我自己也做出来了。万分感谢
回复 支持 反对

使用道具 举报

37

主题

834

帖子

6900

积分

金牌会员

Rank: 6Rank: 6

积分
6900
QQ
发表于 2013-3-1 14:31:25 | 显示全部楼层
都是高手,,,
回复 支持 反对

使用道具 举报

61

主题

546

帖子

1035

积分

高级会员

Rank: 4

积分
1035
发表于 2013-3-1 14:53:39 | 显示全部楼层
三人行必有我师。
