钣金折弯线生成步骤

ymqiche · 发表于 2011-4-28 09:14:00

一，在实体环境打开所需展开大钣金件。
二、进入二维（电子图板）

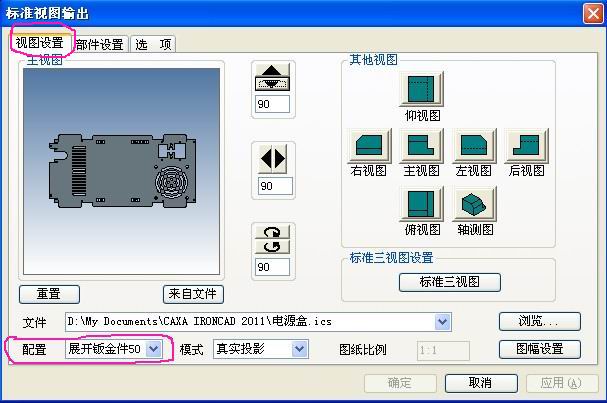

三、从配置下拉框中选择展开钣金件。如图

jpg

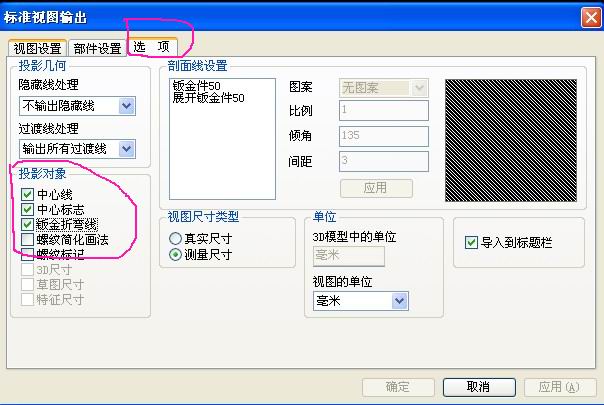

四、进入选项设置中，勾选钣金折弯线。如图

jpg

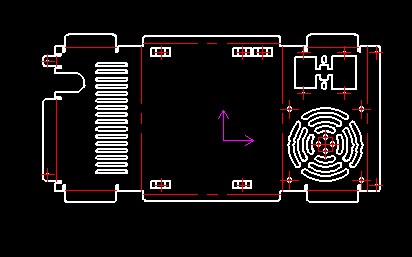

展开后的图如下。

jpg

chenpuyi · 发表于 2011-4-28 09:25:00

学习了赞一个

lfjx · 发表于 2011-5-1 10:20:00

急盼R3诞生

chsgcopper · 发表于 2011-4-30 17:28:00

谢谢，以上的我全试过了，改进后R2版画的新图展开可以，但据说R2以前版本的展开出不来折弯线（即上图中的红虚线）。我们用全系列CAXA软件已7年多了，开发中每次钣金件占开发零件的6~7成，没有折弯线制造联系效率太低。纠结中。。。。。
