电子图板2007和2011链轮图库

sunyanmin · 发表于 2012-9-8 09:47:56

看了大家的图库制作水平，没法说。发布一个我自己制作的链轮图库吧。

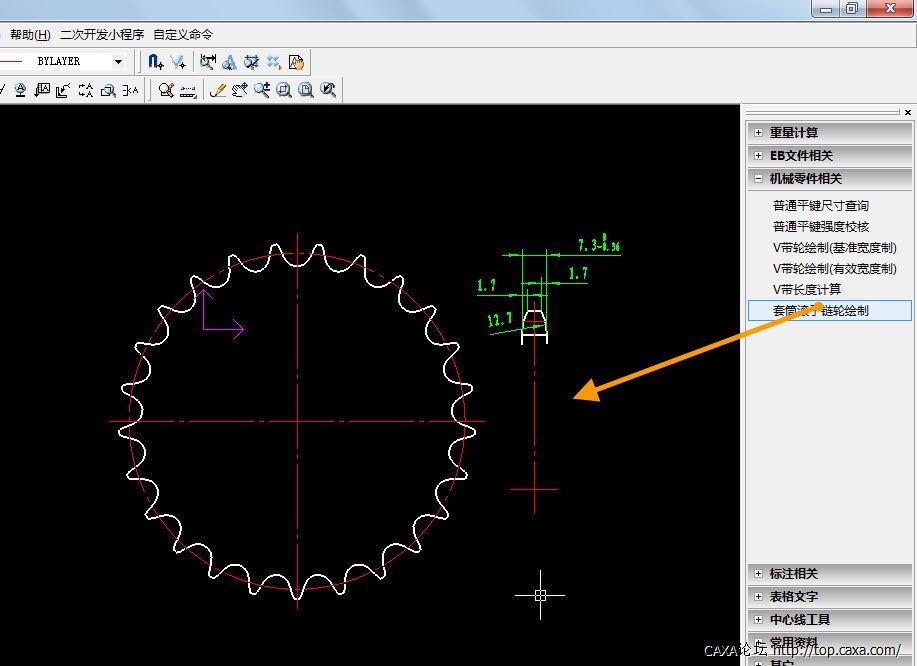

以下是提取出的链轮图符示例：


以下是2007中使用的链轮图库：

2007链轮图库.rar (7.31 KB, 下载次数: 7374)
以下是在2011中使用的链轮图库：

2011链轮图库.rar (16.25 KB, 下载次数: 10003)
加入图库方法：

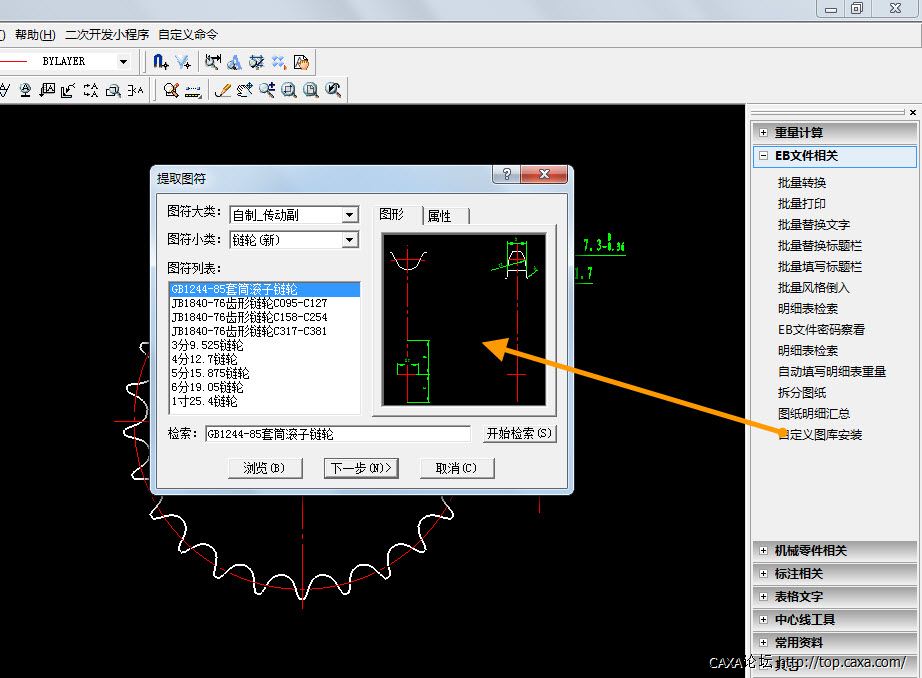

①2007中使用时，下载完后解压，再打开2007，用2007的“图库管理”中的“并入图符”并入到你的图库里即可，并入时可自己填写图符的大类及小类。当然，感到我作的图符不好的话请用“图库管理”中的“删除图符”删除了就行。
②2011中使用时，先下载解压，然后找到你2011的图库的放置地，我的是在“C:\Program Files\CAXA\CAXA DRAFT MECHANICAL\2011\Lib\zh-CN”，看看你的最后图库一个号是多少，我的是“CHS_028”，那么把下载的图库里的“CHS_014”包括下面的两个文件都重命名为“CHS_029”，然后复制到此文件夹下，即添加下载的链轮图库为你的最后一个图库，再用记事本打开最后一个“zh-CN”文件，在“[SORT_END]”一行上添加“[SYM_29]
pathname=C:\PROGRA~1\CAXA\CAXADR~1\2011\Lib\zh-CN\CHS_029”保存退出，打开2011后你的最后一个图库就是链轮图库了。同样，感到不好了可以在2011下的“图库管理”，找到链轮，再选择“删除图符”。
当然在2011中加入图库的方法可能烦了些，但此方法能使原来的图库与你加入的图库融为一体。
提取出的图符说明：

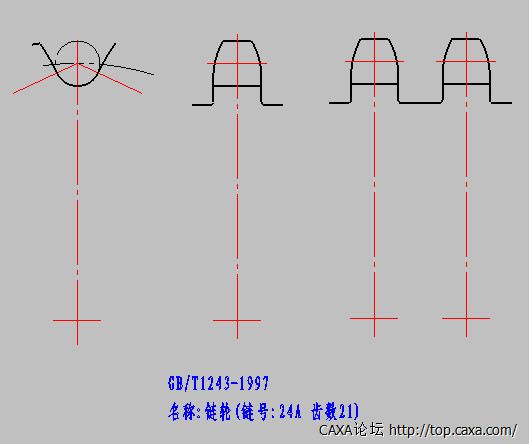

①如示例，第一个图符为链轮主视图，第二个为单排链图符，第三个为双排链图符。第一个图符按图库提取后需以插入点为中心，圆形阵列你需要的链轮齿数。
②提取出的图符中所有尺寸符合GB/T1243-1997国标，当然对一些可变的数如齿顶圆直径等，你可以稍改变一下大小，但提取出的图符中的齿顶圆一定是符合国标中计算出的数值的。
③提取出的只是图符，标注还得按你所需在图符上直接量取标注就行。
各位感到好用了给个评价吧。
