样式管理与风格控制系列——第二集

zhangfan · 发表于 2011-4-6 12:59:00

前情提要：
http://top.caxa.com/showtopic-3135.aspx

在电子图板2009以后的版本中都含有丰富的样式类型来控制不同对象的表征。
电子图板中的样式包括以下内容：
★图层
★线型
★文本风格
★尺寸风格
★工程标注风格——包括：
引线风格
形位公差风格
粗糙度风格
焊接符号风格
基准代号风格
剖切符号风格
★序号风格
★明细表风格

houston · 发表于 2011-4-6 13:09:00

期待下文

zhangfan · 发表于 2011-4-6 13:33:00

全部的风格可以在样式管理功能中进行控制。

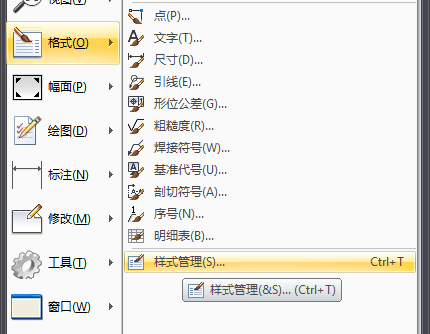

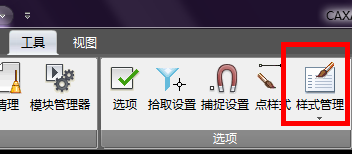

样式管理功能可以在从以下地方进入：

png

png

png

zhangfan · 发表于 2011-4-6 14:08:00

另外，也可以通过快捷键Ctrl+T直接调用样式管理功能。

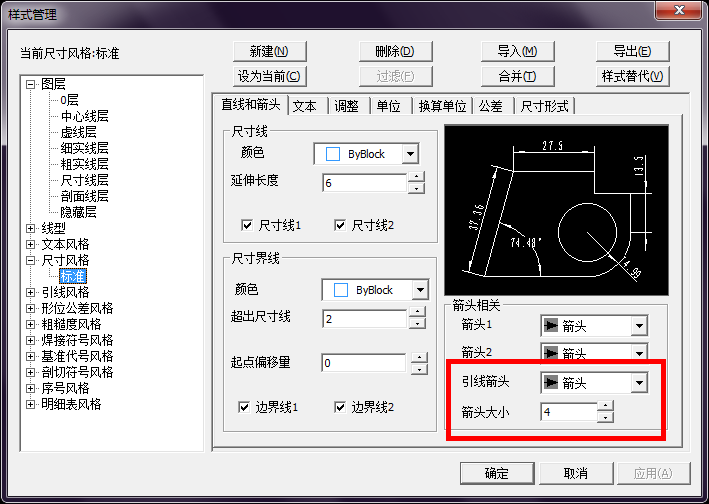

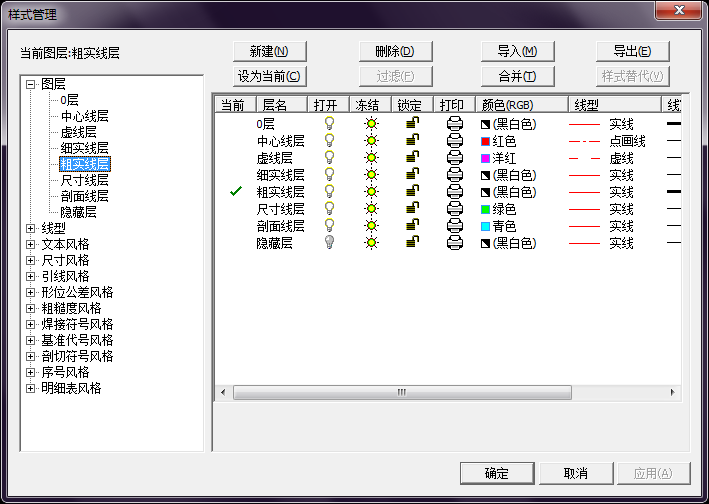

样式管理功能界面如下图所示：

png

beifangren · 发表于 2011-4-6 15:02:00

再插一脚，期待下文

zhangfan · 发表于 2011-4-6 15:02:00

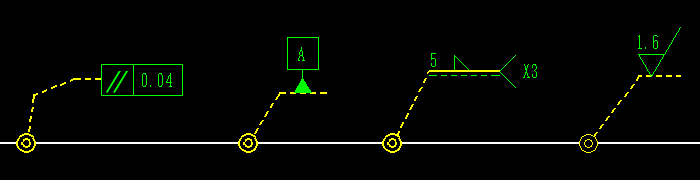

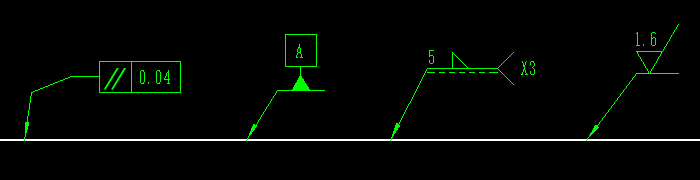

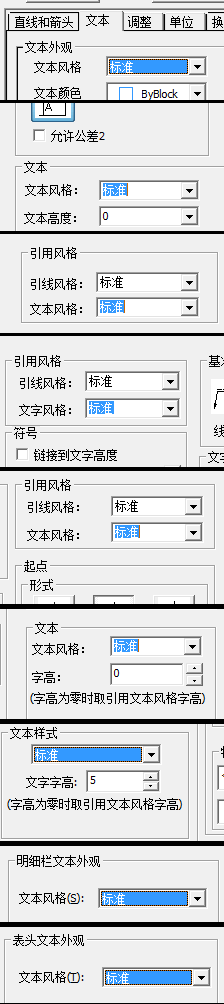

要特别说明的是，<font class="Apple-style-span" color="#800080">引线风格</font>是用于控制其它<font class="Apple-style-span" color="#FF8C00">工程标注风格</font>引线形式的。除<font class="Apple-style-span" color="#800080">剖切符号风格</font>外，所有<font class="Apple-style-span" color="#FF8C00">工程标注风格</font>都会引用<font class="Apple-style-span" color="#800080">引线风格</font>。<div>

png
