局部剖视图中的普通局部剖视图

小单 · 发表于 2011-3-30 17:07:00

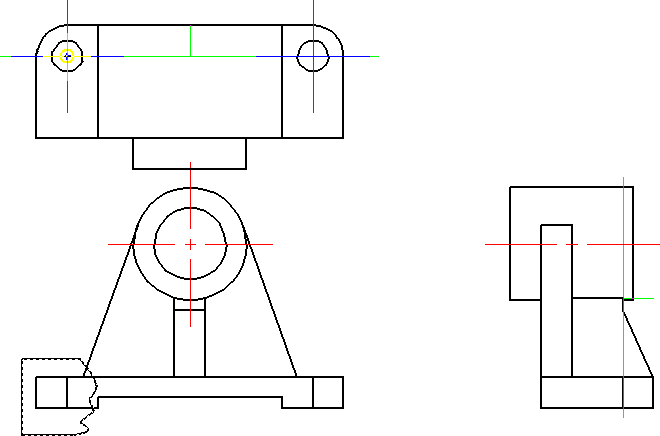

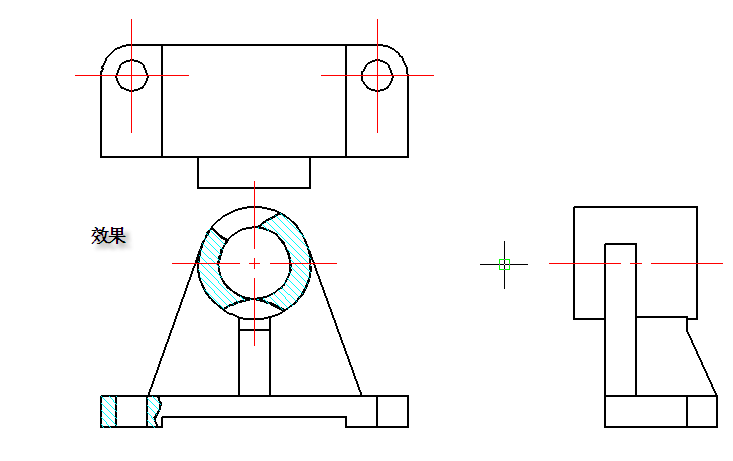

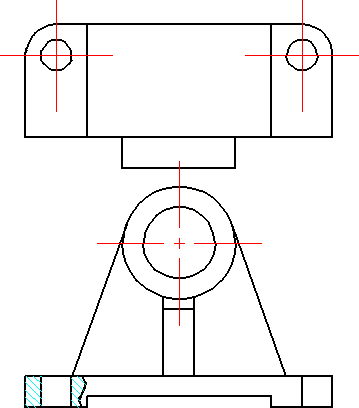

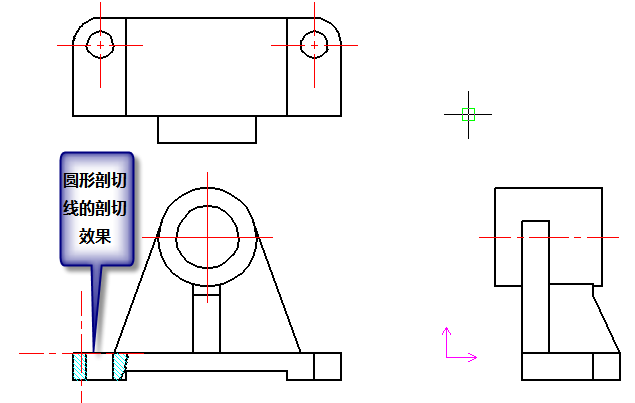

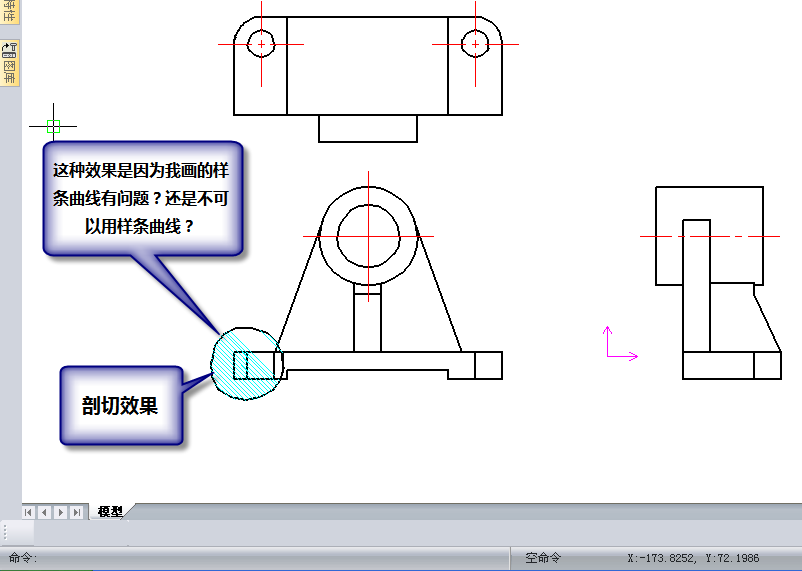

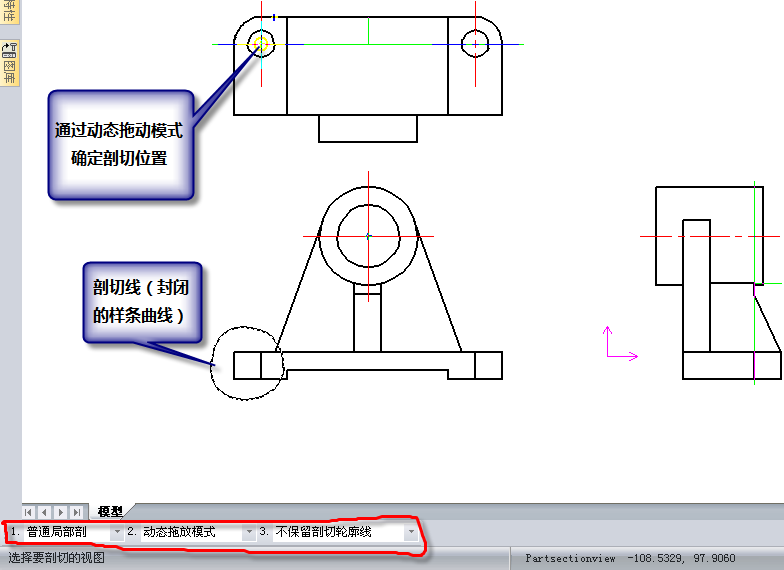

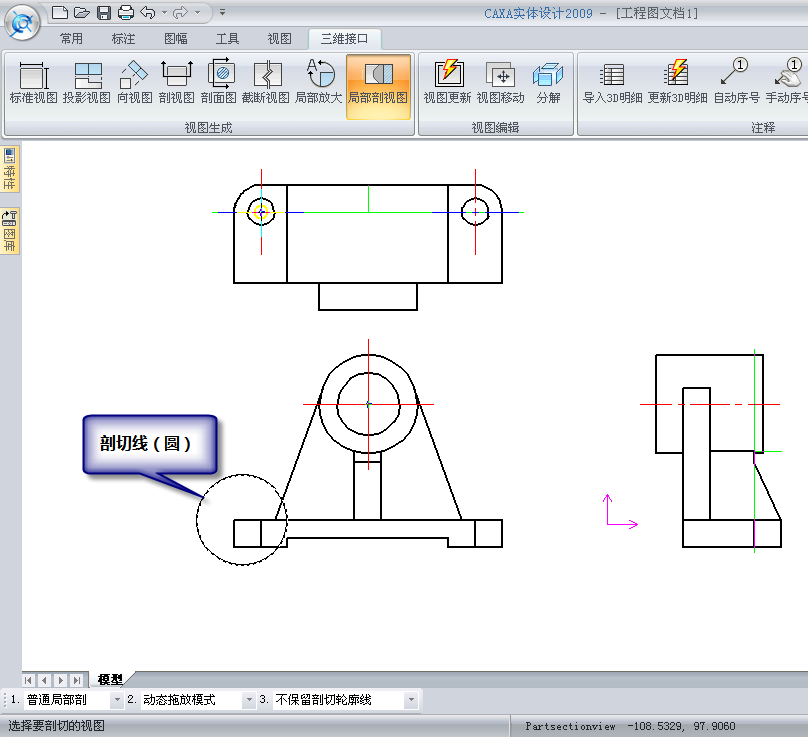

1、在CAXA实体设计的工程图中，在使用“局部剖视图”生成普通局部剖视图时，只能使用圆矩形等封闭的曲线作为剖切线吗？封闭的样条曲线不行吗？（CAXA实体设计2009、2011），如图

png

png

png

png

png

轴承座.ics (102 KB, 下载次数: 1705)

小单 · 发表于 2011-3-30 17:27:00

有时候可以用样条曲线，当样条曲线不知道什么时候就不能生成了，很微妙

dongchongxiacao · 发表于 2011-3-30 20:20:00

呵呵，是有点微妙。

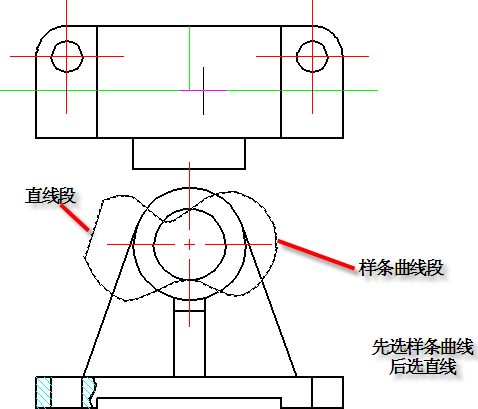

微妙之处就是你画线的方式，应该说那一种线条都可以画剖面线，关键是一个技巧问题，你画样条线时是不是收尾时捕捉不到起始点，用交叉后修剪的方式，问题就出在这里。改一种方法就好了。画样条线起点时选择原有零件的任一条线的交点、中点、端点作为起点，收尾时就会自捕捉到这个起点了，而后再剖，一定成功。
